Bomba de Vacío Regenerativa EKZ 145 - 38M
EKZ 145 - 38M
¿Lo necesita en presión?Soplador regenerativo EKZ 145-38 M →
Especificaciones
Caudal145 m³/h
Vacío máximo−230 (mbar)
Presión máxima260 (mbar)
Motor1.3 (kW)
Amperaje14.0 / 7.0 (Amps)
Conexiones1 - 1/4" NPT
EtapasDos
Desempeño

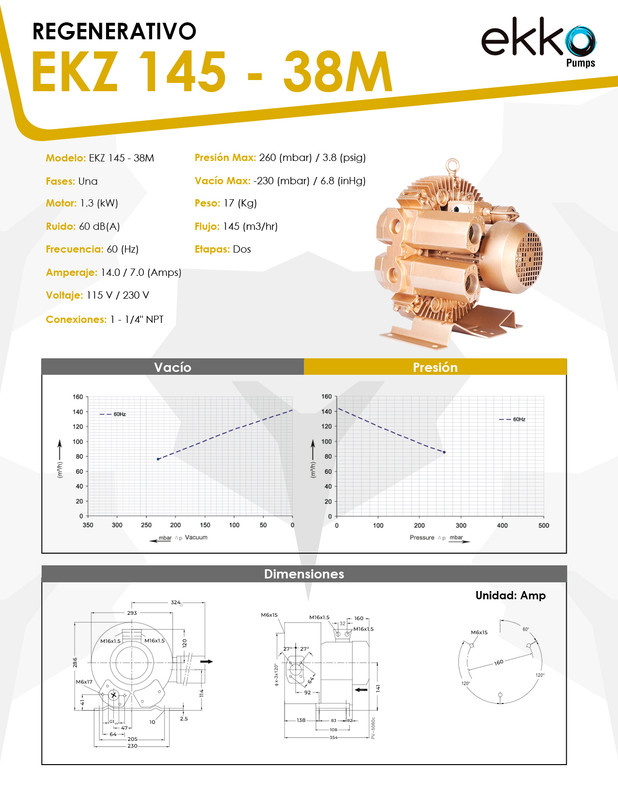

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 145 m³/h de caudal, vacío hasta −230 mbar y motor monofásico de 115/230 V, el EKZ 145-38 M es el regenerativo de dos etapas más grande que se conecta a una red monofásica: mucho aire y buen vacío sin trifásica.
Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de producción.Empaque y termoformado
Sujeción y formado al vacío en máquinas de envasado de ciclo medio.Mesas de corte CNC
Fijación de tableros y láminas en routers de formato grande.Transporte por succión
Alimentación de gránulos y polvos en tramos cortos y medios.Instalaciones monofásicas
Talleres y locales comerciales sin red trifásica, a 115 o 230 V.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 145 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −230 mbar el caudal cae a 76 m³/h y a −150 mbar entrega 100 m³/h. Lea su punto de operación, no el máximo.2
Alimentación eléctrica
Es monofásico y de 1.3 kW: 14.0 A a 115 V o 7.0 A a 230 V. Verifique que el circuito y la protección soporten esa corriente, incluido el arranque.3
Ciclo de trabajo
Tolera bien la operación continua, pero no los arranques y paradas frecuentes. Si el proceso es intermitente, evalúe control por variador o válvula de alivio.Es el modelo monofásico de dos etapas de mayor caudal de la línea: la contrapartida es el amperaje. Si su instalación tiene red trifásica, la línea EKZ ofrece modelos de caudal equivalente con menor consumo de corriente. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
