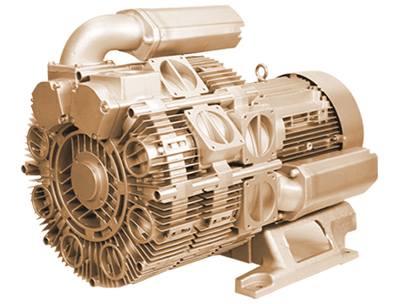

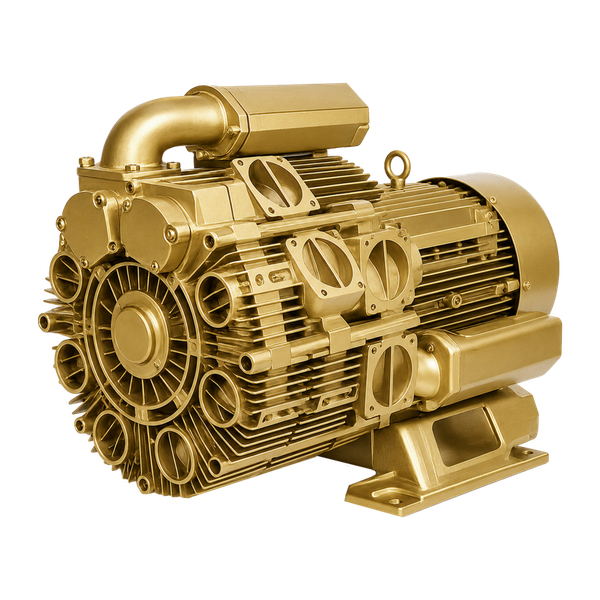

Bomba de Vacío Regenerativa EKZ 580 - 99
EKZ 580 - 99
¿Lo necesita en presión?Soplador regenerativo EKZ 580-99 →
Especificaciones
Caudal580 m³/h
Vacío máximo−590 (mbar)
Presión máxima680 (mbar)
Motor17.3 (kW)
Amperaje51.0 / 29.5 (Amps)
Conexiones3" NPT
EtapasTres
Desempeño

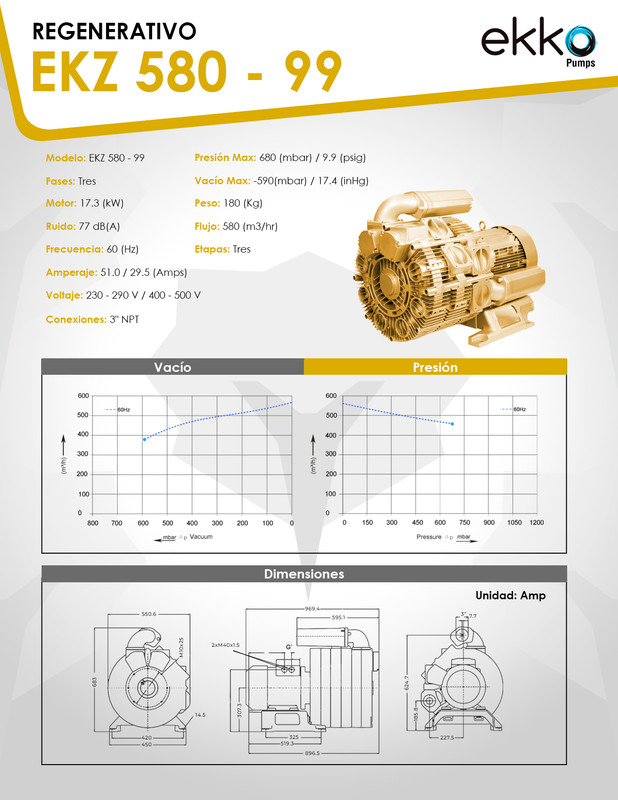

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 580 m³/h de caudal y vacío hasta −590 mbar, el EKZ 580-99 es un equipo de escala industrial: tres etapas, 17.3 kW y una curva tan plana que conserva dos tercios del caudal en el vacío máximo.
Sistemas centralizados
Red de vacío para plantas completas o varias líneas simultáneas.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Empaque y termoformado
Sujeción y formado al vacío en máquinas de alta velocidad y ciclo continuo.Transporte por succión
Aspiración de gránulos y polvos en redes largas y con varios puntos de carga.Desaireación de procesos
Extracción de aire en mezclas, llenados y moldes que exigen vacío alto y sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 580 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −590 mbar el caudal es de 377 m³/h y a −400 mbar entrega 470 m³/h. Es la curva de vacío más plana de la línea: conserva el 65% del caudal en el extremo.2
Instalación eléctrica
Son 17.3 kW y 51.0 A a 230-290 V (29.5 A a 400-500 V). Esto exige diseño eléctrico: acometida dedicada, arrancador suave o variador y protecciones calculadas. Conviene alimentarlo en la tensión alta para reducir la corriente.3
Espacio, anclaje y ruido
Son 180 kg, 3" NPT de conexión y 77 dB(A). Requiere base anclada, ventilación forzada del recinto y cuarto de máquinas aislado del área de trabajo.Es uno de los regenerativos de mayor capacidad de la línea EKZ. Un ingeniero de SAE le ayuda a verificar el punto de operación, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
