Cargadores de Batería 24 Voltios | Cargador de batería inteligente

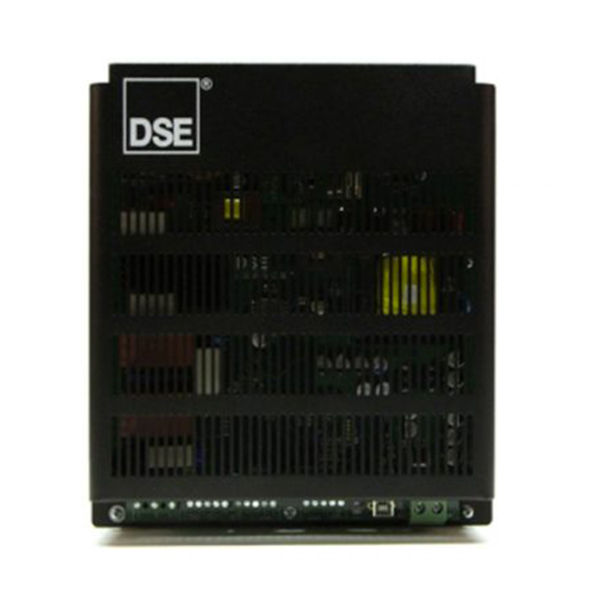

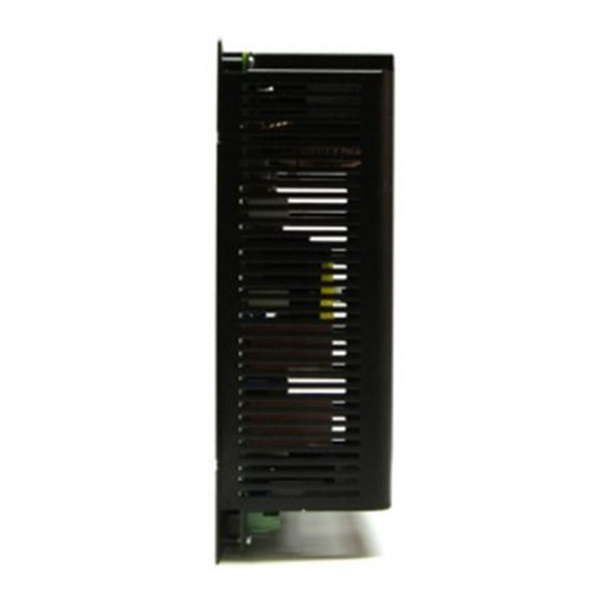

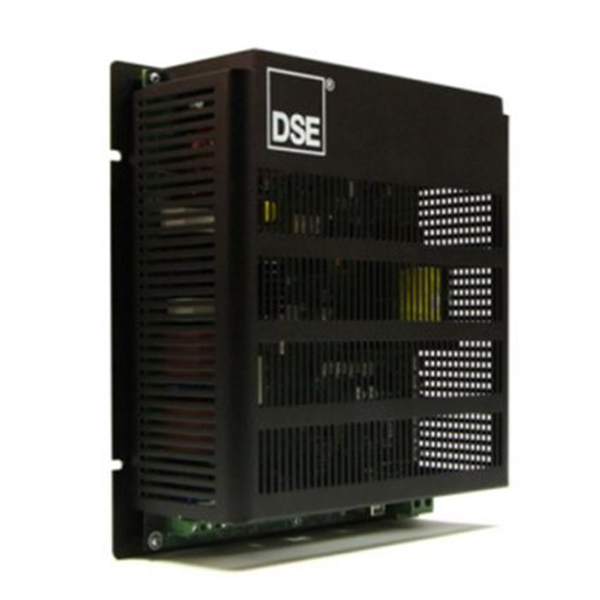

DSE9474
Cargador de Batería Inteligente de 24 Volt. y 30 Amp.
Dimensiones
240 mm x 263 mm x 89 mm (9.4” x 10.4” x 3.5”)
Peso
2.5kg
Variantes de producto
9474-01 – Cargador de batería inteligente de 24 voltios y 30 amperios (90-305v 50/60Hz)
Características Adicionales
- Rendimiento del 94,5% a plena carga de la línea alta.
- No se requiere ninguna intervención externa para el modo Boost.
- Funciona a altas temperaturas ambientales.
- Diseño sin ventiladores.
- Cubierta de plástico de los terminales disponible para la seguridad.
- Diseño ligero.
Cargadores de Batería 24 Voltios | Cargador de batería inteligente
DSE9474
Cargador de Batería Inteligente de 24 Volt. y 30 Amp.
Dimensiones
240 mm x 263 mm x 89 mm (9.4” x 10.4” x 3.5”)
Peso
2.5kg
Variantes de producto
9474-01 – Cargador de batería inteligente de 24 voltios y 30 amperios (90-305v 50/60Hz)
Características Adicionales
- Rendimiento del 94,5% a plena carga de la línea alta.
- No se requiere ninguna intervención externa para el modo Boost.
- Funciona a altas temperaturas ambientales.
- Diseño sin ventiladores.
- Cubierta de plástico de los terminales disponible para la seguridad.
- Diseño ligero.
Descripción
Especificaciones
Detalles
AHORA ES COMPATIBLE CON EL PERFIL DE CARGA DE IONES DE LITIO.
El DSE9474 es un cargador de baterías inteligente que puede programarse para diferentes curvas de carga. Esto ayuda a maximizar la vida de la batería. El cargador se programa mediante el software DSE Configuration Suite. El cargador puede montarse en carril DIN o en chasis y tiene tres LEDs integrados para indicar el estado de carga actual y las condiciones de fallo. El cargador sigue funcionando durante el arranque y la marcha y acepta múltiples conexiones de tensión alterna.
| Características principales | Beneficios claves |
|---|---|
| Interfaz CAN. | Permite un diseño de red eficiente y flexible. |
| Perfiles de carga inteligentes de tres y cuatro etapas. | Proporciona una carga segura y completa y el mantenimiento de la carga de varios tipos de baterías. |
| Configurable a 12 y 24 voltios. | Flexibilidad y rentabilidad de un cargador que se adapta a diferentes tipos de tensión. |
| Límite de corriente ajustable. | La corriente de salida puede ajustarse para adaptarse a otros tamaños de batería y evitar la sobrecarga en curvas personalizadas. |
| Impulso manual y automático. | Proporciona un ciclo de carga más rápido y mantiene automáticamente la carga completa. |
| Tecnología de microprocesador digital. | Proporciona un funcionamiento preciso y fiable y una carga y supervisión seguras de varios tipos de baterías. |
| Bajo rizado de salida/excelente regulación de línea. | Carga segura de los tipos de baterías selladas y ventiladas. |
| Customisable charging curves. | Proporciona la flexibilidad de cargar tipos de baterías no disponibles en la biblioteca de curvas estándar. |
| Tensión de entrada de CA insuficiente o excesiva. | Protege el cargador y proporciona alarmas en caso de fallo de la entrada de CA. |
| Protección contra sobretensión del cargador. | Avisa de que la tensión de la batería es superior a la especificada para el tipo de batería. |
| Detección automática de la batería. | Proporciona un aviso si una batería no está conectada o ha sido desconectada. |
| Alarma de baja tensión de la batería. | Avisa en caso de que el voltaje de la batería sea bajo y no se esté cargando. |
| Función de autodiagnóstico. | El cargador de baterías se autodiagnostica a intervalos regulares, avisando con antelación de cualquier fallo interno. |
| Cortocircuito de salida e inversión de polaridad con recuperación automática. | Protege el cargador en caso de cortocircuito o polaridad cruzada con cargador automático al corregir el fallo. |
| Reducción automática de la potencia a altas temperaturas ambientales. | Evita los daños en la batería y el cargador causados por la sobrecarga en climas cálidos. |
| Compensación opcional de la temperatura de la batería mediante un sensor de temperatura PT1000. | Medición directa de la temperatura de la batería, Aumenta el rendimiento de la batería al máximo posible a una temperatura determinada según lo especificado por el fabricante de la batería. |
| Refuerzo y ecualización de la carga de la célula. | Ayuda a mejorar la duración de la batería y el rendimiento operativo. |
| Integración de sistemas externos a través de MODBUS RTU mediante RS485. | Proporciona protocolos para supervisar la carga de la batería y el estado del cargador desde una ubicación remota. |
| Software para PC DSE Configuration Suite. | Configuración flexible del cargador de baterías para adaptarse a los parámetros de la batería y a las instalaciones. |
| Opción de pantalla remota externa (DSE2541). | Pantalla remota para supervisar la carga de la batería y el estado del cargador desde una ubicación remota. |
| 90% de eficiencia operativa. | Fiabilidad, bajos costes de funcionamiento y frescura. |
| Arranque suave. | Protege contra las altas corrientes de entrada que causan daños cuando se aplica la energía por primera vez. |
| Compatibilidad de DSENet con el DSE73xx y el DSE86xx. | Permite que el cargador se comunique a través de DSENet y muestre la información del cargador en la pantalla de los módulos de control. |
| Modo de reposo profundo. | Reduce significativamente el consumo de energía cuando el cargador no está en uso. |
| Perfiles de iones de litio. | Permite conectar el cargador a baterías de iones de litio. |
| Nuevos registros gencomm. | Se ha añadido un nuevo registro gencomm para determinar si el cargador está en impulso manual. |
| Alarma de polaridad inversa. | Una alarma de polaridad inversa independiente mejora la funcionalidad del cargador. |
SUMINISTRO DC
Rango de Voltaje: 90 V to 305 V (L-N)
Gama de Frecuencias: 48 Hz to 64 Hz (L-N)
SALIDA DC
Salida DSE9474: 30 A DC 24 V DC
Ondulación y Ruido: <1%
Eficiencia: 90%
REGULACIÓN
Línea: <0.5%
Carga: 1%
ENTRADA DEL SENSOR DE TEMPERATURA
PT1000
PROTECCIONES
- Cortocircuito
- Sobretensión de DC
- Sobrecorriente DC
- Polaridad inversa
- Sobretemperatura
- Sobretensión y subtensión de CA
RELÉ DE FALLO DE CARGA
3 A at 30 V DC volt-free relay
