Soplador Regenerativo de Presión EKZ 620 - 108
EKZ 620 - 108
¿Lo necesita en vacío?Bomba de vacío EKZ 620-108 →

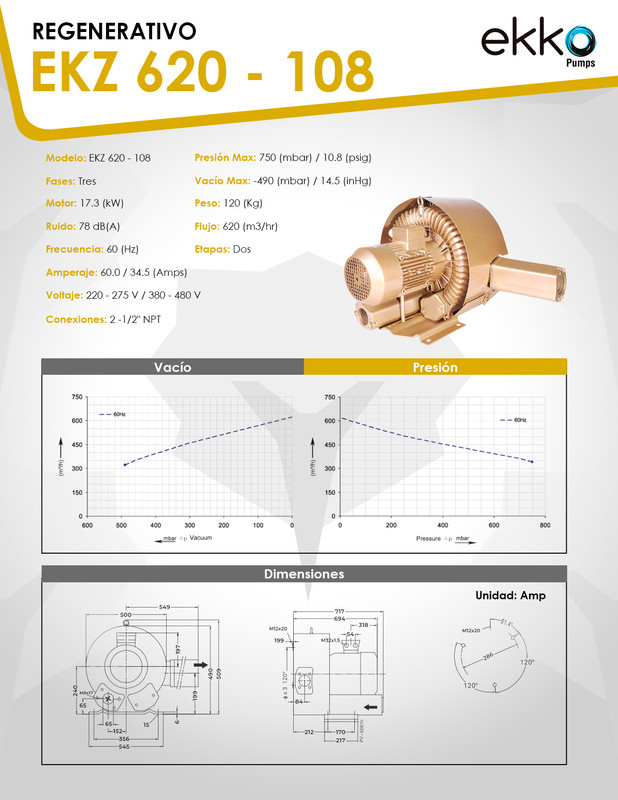

Especificaciones
Caudal620 m³/h
Presión máxima750 (mbar)
Vacío máximo−490 (mbar)
Motor17.3 (kW)
Amperaje60.0 / 34.5 (Amps)
Conexiones2 - 1/2" NPT
EtapasDos
Desempeño
Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en presión
Con 620 m³/h de caudal y presión hasta 750 mbar, el EKZ 620-108 airea tanques profundos de gran volumen: dos etapas y 17.3 kW, con 339 m³/h todavía disponibles en la presión máxima.
Aireación de PTAR profundas
Oxigenación de tanques biológicos de gran volumen con difusores hasta unos 6 m de sumergencia.Acuicultura intensiva
Aireación de estanques profundos y sistemas de recirculación de alta densidad y gran área.Transporte neumático
Impulsión de gránulos y polvos en fase diluida, en redes largas y con carga alta.Agitación por burbujeo
Homogenización y mezcla en tanques altos de gran volumen.Sistemas de secado
Aire a presión para cuchillos de aire y secado en líneas de alta velocidad y gran ancho.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 620 m³/h, pero eso es a presión cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a 750 mbar el caudal es de 339 m³/h y a 400 mbar entrega 451 m³/h. Si su punto de trabajo está por debajo de 400 mbar, compare con el EKZ 620-58: cubre ese rango con la mitad del amperaje.2
Instalación eléctrica
Son 17.3 kW y 60.0 A a 220-275 V (34.5 A a 380-480 V). Esto exige diseño eléctrico: acometida dedicada, arrancador suave o variador y protecciones calculadas. Conviene alimentarlo en la tensión alta para reducir la corriente casi a la mitad.3
Temperatura del aire, espacio y ruido
A 750 mbar el aire sale muy caliente: verifique la compatibilidad de tubería, mangueras y difusores. Son además 120 kg y 78 dB(A): base anclada, ventilación y cuarto de máquinas.Es el modelo de mayor capacidad de la familia 620. Un ingeniero de SAE le ayuda a verificar el punto de operación, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
