Bombas de vacío de anillo líquido
Pompetravaini · Nash
Las bombas de vacío de anillo líquido generan vacío con un impulsor excéntrico que gira dentro de un anillo de líquido de sello, generalmente agua. Ingeniería SAE ofrece dos marcas: Pompetravaini, de la que es Distribuidor Exclusivo, con 16 modelos de 36 a 880 m³/h, y Nash, de la que es Distribuidor Autorizado, con 14 series de 75 a 39.000 m³/h. Elija la marca para ver sus líneas y modelos.
¿Qué es una bomba de vacío de anillo líquido y cómo funciona?
Un impulsor gira de forma excéntrica dentro de una carcasa cilíndrica parcialmente llena de líquido de sello, generalmente agua. La fuerza centrífuga forma un anillo de líquido que sigue la forma de la carcasa, creando cámaras de volumen variable entre los álabes del impulsor. Estas cámaras aspiran el aire por la succión y lo comprimen antes de expulsarlo por la descarga, generando el vacío en el sistema conectado.
Aspiración
El aire ingresa por la succión hacia las cámaras formadas entre el impulsor y el anillo de líquido.
Compresión
El giro excéntrico del impulsor reduce el volumen de cada cámara, comprimiendo el aire atrapado.
Descarga
El aire comprimido sale por la descarga, generando el vacío requerido en el sistema conectado.
Marcas disponibles
-
Pompetravaini · Distribuidor Exclusivo
16 modelos en una etapa, dos etapas y monoblock · de 36 a 880 m³/h y vacío hasta 33 mbar abs.
-
Nash · Distribuidor Autorizado
14 series en pequeña capacidad, capacidad media, gran capacidad y dos etapas · de 75 a 39.000 m³/h y vacío hasta 28 mbar abs.
Ingeniería SAE es Distribuidor Exclusivo de Pompetravaini. También es Distribuidor Autorizado de Nash. Acompaña la selección y la puesta en marcha de las dos marcas, y presta mantenimiento, reparación y repuestos para Pompetravaini, con servicio técnico a nivel nacional.
Comparativa de líneas de anillo líquido Pompetravaini y Nash
Lo que cambia entre líneas es el caudal, el nivel de vacío y el tipo de servicio. Pompetravaini, según el catálogo de Ingeniería SAE; Nash, según los datos del fabricante.
| Línea | Caudal | Vacío máximo | Modelos |
|---|---|---|---|
| 1 EtapaPompetravaini | 550 a 880 m³/h | 33 mbar abs | TRVX 657 · TRVX 1005 |
| 2 EtapasPompetravaini | 53 a 665 m³/h | 33 mbar abs | TRH · 8 modelos |
| MonoblockPompetravaini | 36 a 250 m³/h | 33 mbar abs | TRM · 6 modelos |
| Pequeña capacidadNash | 75 a 1.400 m³/h | 33 mbar abs | 2BV5 · 2BV6 · 2BM1 · 2BM5 |
| Capacidad mediaNash | 100 a 22.500 m³/h | 33 mbar abs | 2BE1 · SC · Vectra GL · Vectra XL |
| Gran capacidadNash | 240 a 39.000 m³/h | 100 mbar abs | 2BE4 · CL · 905 · P2620 |
| Bombas de vacío de dos etapasNash | 170 a 4.750 m³/h | 28 mbar abs | TC · AT |
Pompetravaini: valores orientativos con aire seco a 20 °C, agua de servicio a 15 °C y descarga a 1013 mbar, ±10 %. Nash: datos del fabricante con aire saturado al 100 %, agua de sello a 15,5 °C y succión a 20 °C. La selección final la confirma el ingeniero.
Preguntas frecuentes sobre bombas de vacío de anillo líquido
Respuestas directas a las consultas más comunes que recibe nuestro equipo de ingeniería.
¿Qué marcas de bombas de vacío de anillo líquido ofrece Ingeniería SAE?
Ingeniería SAE ofrece dos marcas. Es Distribuidor Exclusivo de Pompetravaini, con 16 modelos en una etapa, dos etapas y monoblock, de 36 a 880 m³/h. Es Distribuidor Autorizado de Nash, con 14 series en pequeña capacidad, capacidad media, gran capacidad y dos etapas, de 75 a 39.000 m³/h según los datos del fabricante.
¿Cómo funciona una bomba de vacío de anillo líquido?
Un impulsor gira de forma excéntrica dentro de una carcasa cilíndrica parcialmente llena de líquido de sello. La fuerza centrífuga forma un anillo de líquido que crea cámaras de volumen variable, las cuales aspiran y comprimen el aire antes de expulsarlo por la descarga, generando el vacío en el sistema conectado.
¿Cómo elegir entre una bomba de anillo líquido Pompetravaini y una Nash?
Se elige por el caudal que hay que evacuar, el nivel de vacío del proceso, el líquido de sellado y los materiales que exige el gas. Pompetravaini cubre de 36 a 880 m³/h en 16 modelos; Nash, de 75 a 39.000 m³/h en 14 series. Un ingeniero de Ingeniería SAE confirma la marca y el modelo con los datos del proceso.

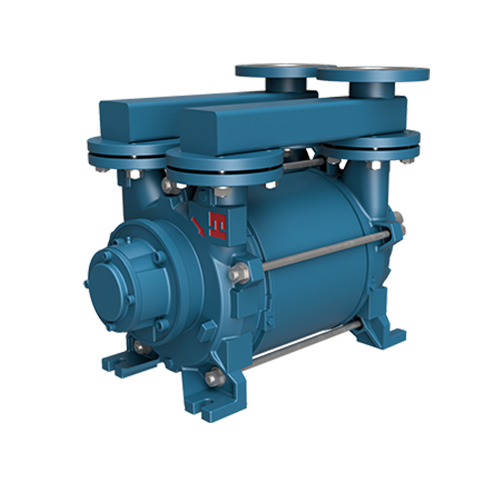

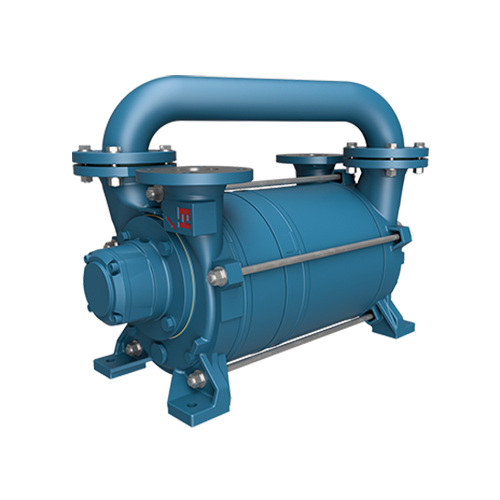

¿Cuál es la diferencia entre una bomba de una etapa y una de dos etapas?
En la de una etapa el gas pasa por un impulsor; en la de dos etapas, por dos impulsores en serie. En Pompetravaini, la línea de una etapa (TRVX) cubre de 550 a 880 m³/h y la de dos etapas (TRH), de 53 a 665 m³/h, ambas hasta 33 mbar abs. En Nash, las series de dos etapas TC y AT llegan hasta 28 mbar abs según el fabricante.

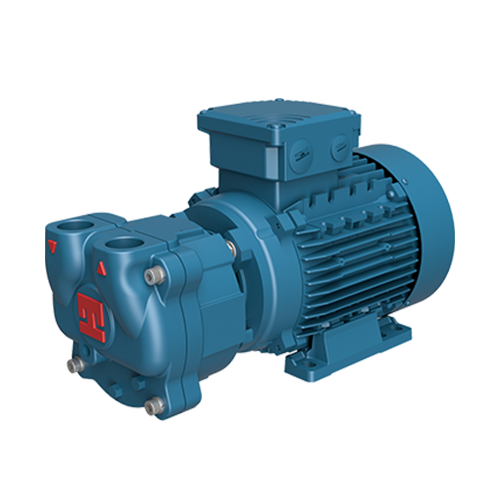

¿Qué es una bomba de vacío monoblock?
Es una bomba acoplada de forma directa al motor, en una sola unidad compacta, útil cuando el espacio en planta es limitado. Ingeniería SAE ofrece la línea monoblock Pompetravaini TRM, de 36 a 250 m³/h, y las series monoblock Nash 2BV5 y 2BV6, de 160 a 580 m³/h.
¿Qué respaldo ofrece Ingeniería SAE para bombas de anillo líquido?
Para Pompetravaini, de la que es Distribuidor Exclusivo, Ingeniería SAE presta soporte en la selección del equipo, repuestos originales y mantenimiento especializado. Para Nash, de la que es Distribuidor Autorizado, acompaña la selección del equipo y la puesta en marcha. El botón «Hablar con un ingeniero» lo comunica con el ingeniero de su zona.
¿Listo para optimizar su operación industrial?
32 años de experiencia diseñando, suministrando y acompañando la puesta en marcha de equipos de vacío, presión y bombeo. Cuéntenos qué necesita y lo asesoramos sin compromiso.
