Bombas de vacío lobulares y de tornilloSutorbilt Legend · Duroflow · Heliflow · RBS · Cycloblower Industrial · Cycloblower HE · Cycloblower VHX
La bomba de vacío lobular, o tipo Roots, es un equipo de desplazamiento positivo: dos rotores giran sin tocarse y extraen el aire del proceso. Sirve para transporte neumático y vacío industrial. Ingeniería SAE, Distribuidor Autorizado de Gardner Denver en Colombia, ofrece siete series lobulares y de tornillo, de 22 a 14.618 CFM y hasta 22 inHg de vacío.
¿Qué es una bomba de vacío lobular y de tornillo y cómo funciona?
Una bomba de vacío lobular mueve aire mediante dos rotores que giran en sentido opuesto sin tocarse dentro de una carcasa, extrayendo el aire del proceso por la succión y descargándolo en cada revolución. La de tornillo funciona de forma similar, pero comprime el aire internamente antes de descargarlo, reduciendo las pérdidas de energía frente a la lobular en el rango medio y alto de vacío.
Aspiración
El aire se extrae del proceso por la succión y queda atrapado entre los rotores y la carcasa del equipo.
Transporte
Los rotores giran sin tocarse, desplazando el aire de forma mecánica hacia la descarga.
Descarga
El aire sale a la atmósfera de forma continua, manteniendo el nivel de vacío en el proceso conectado.
Series disponibles — Gardner Denver
-

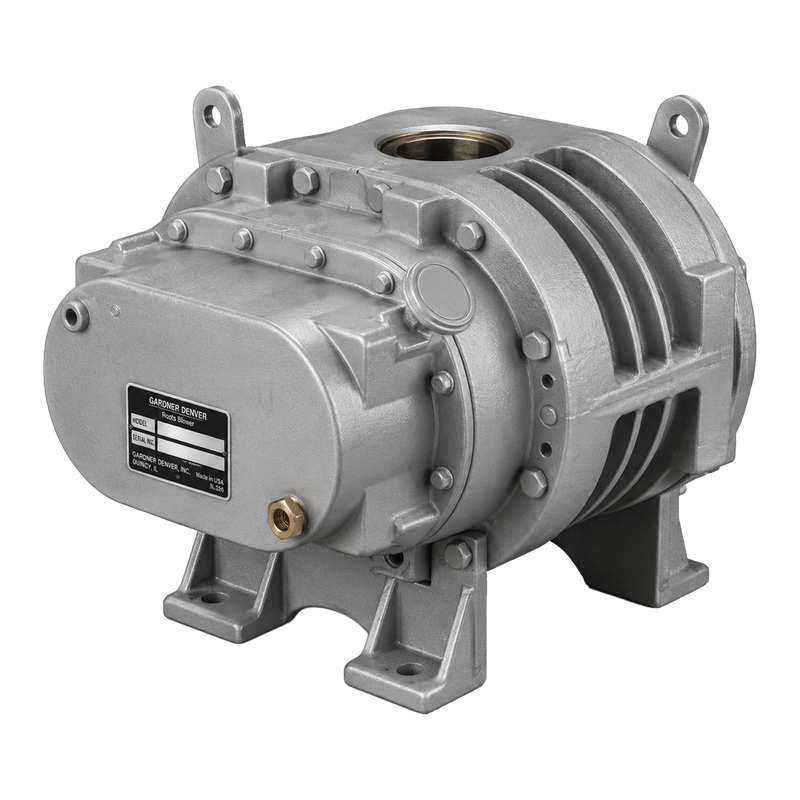

Sutorbilt Legend
Serie lobular de Gardner Denver para vacío moderado, hasta 16 inHg.
-

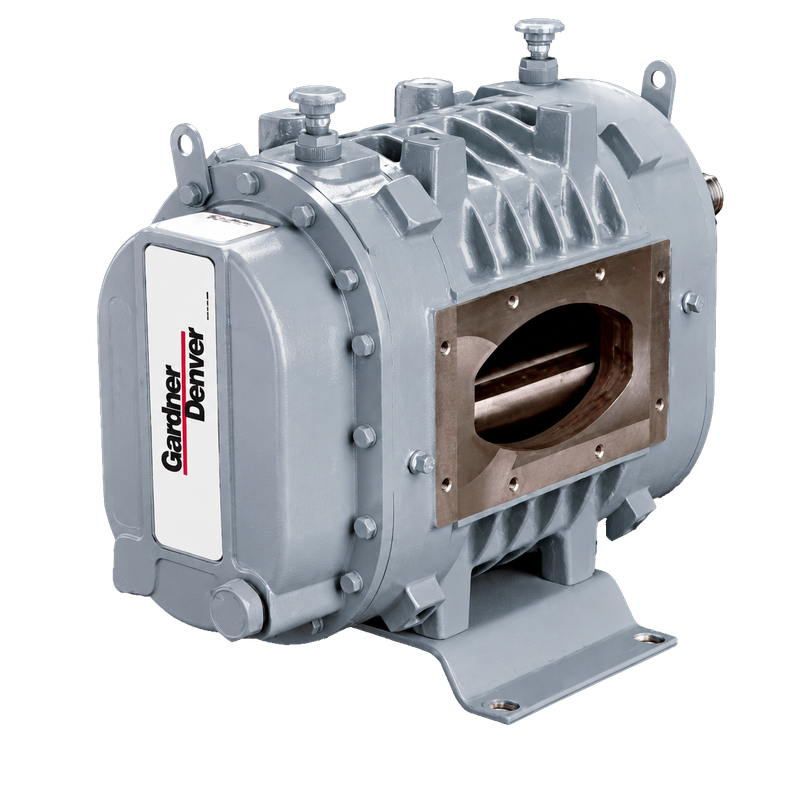

DuroFlow
Más caudal que Sutorbilt Legend: hasta 4.282 CFM, con vacío hasta 16 inHg.
-

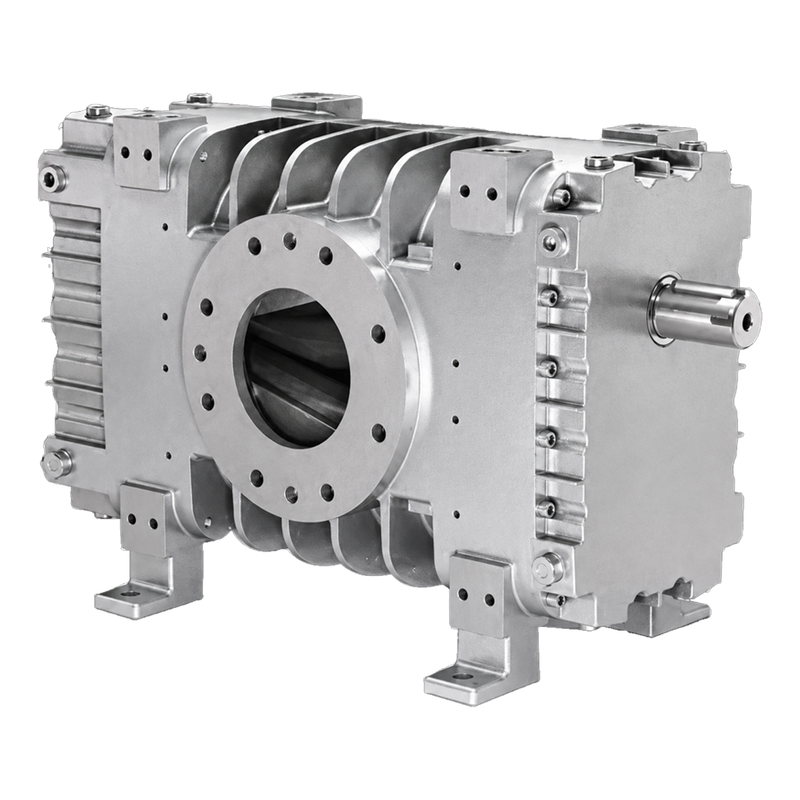

Heliflow
Rotores helicoidales que reducen la pulsación de aire y el ruido frente a los rotores rectos convencionales.
-

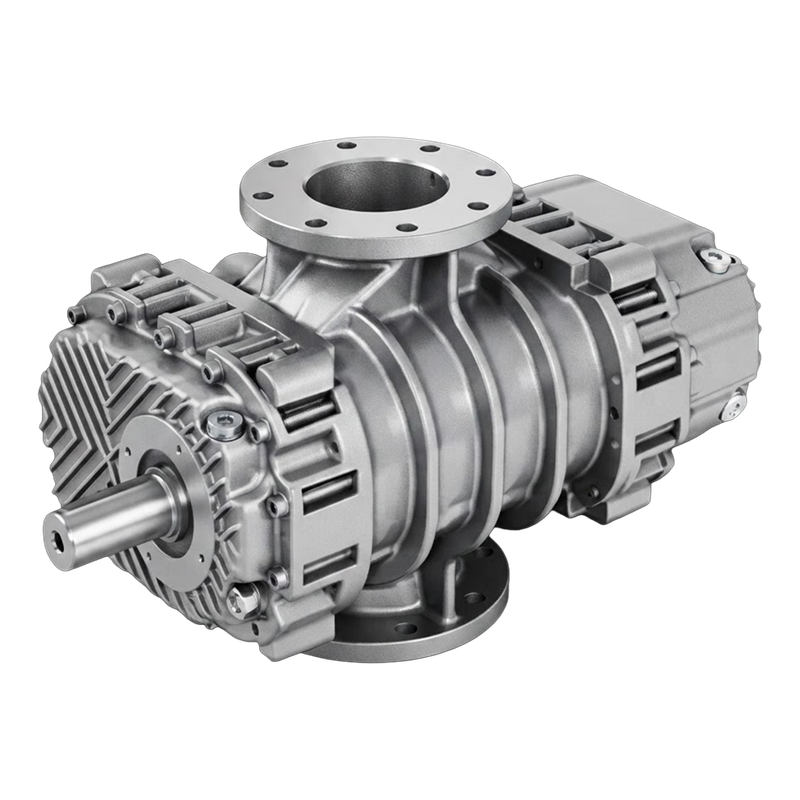

RBS
El mayor caudal de esta sublínea: hasta 14.618 CFM, con vacío hasta 15 inHg.
-

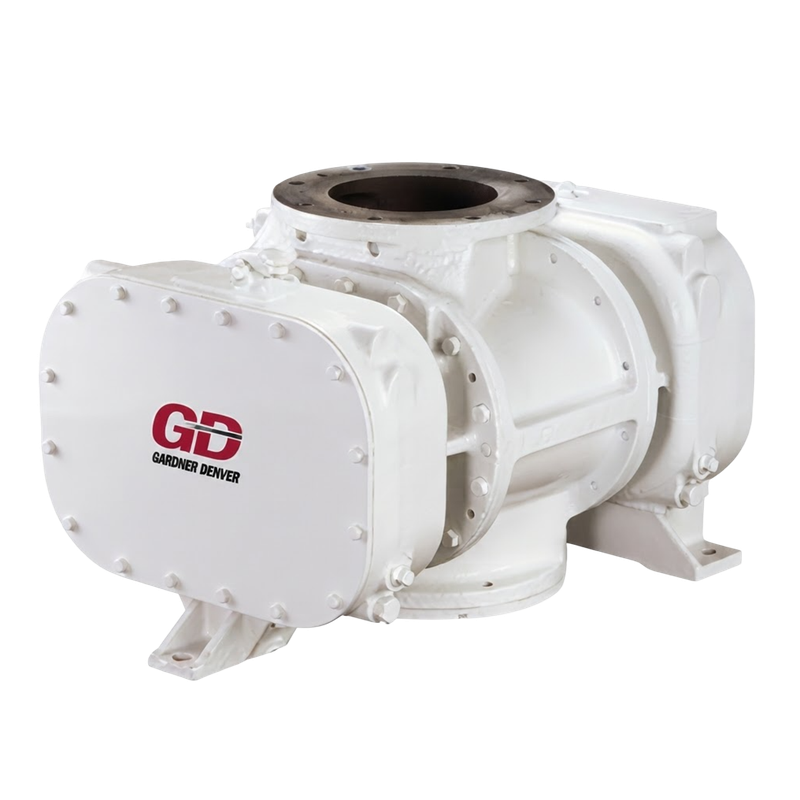

Cycloblower Industrial
De 56 a 5.762 CFM, con vacío hasta 17 inHg.
-

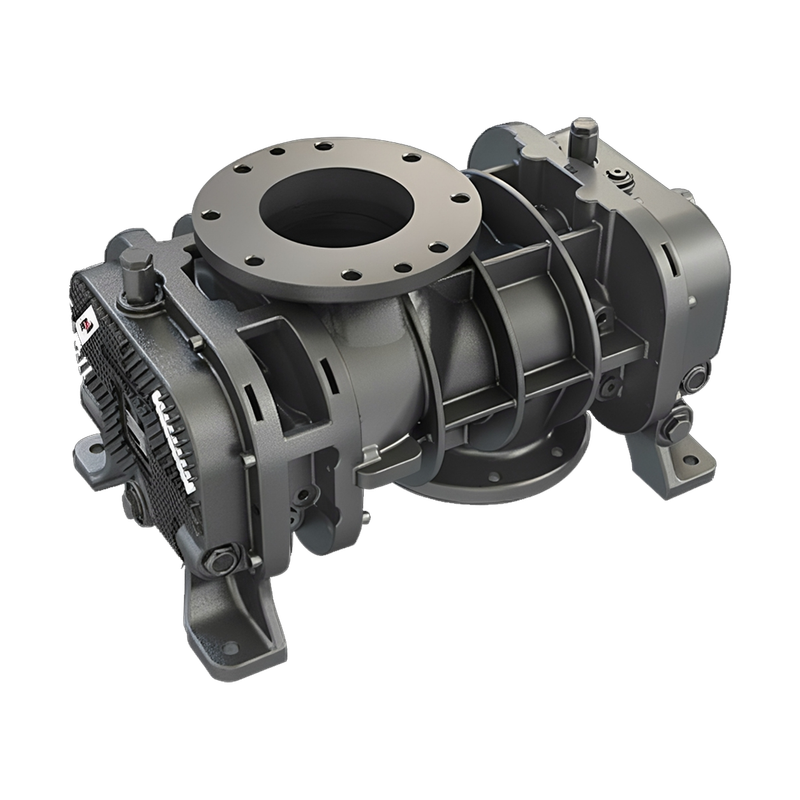

Cycloblower HE
Mayor nivel de vacío (22 inHg) dentro de la familia Cycloblower, para procesos más exigentes.
-

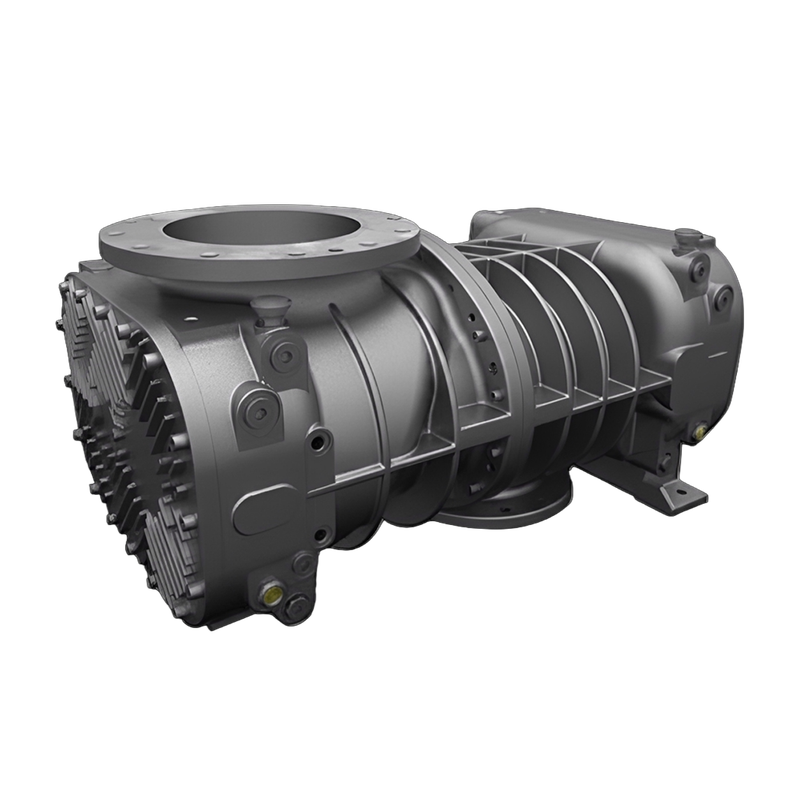

Cycloblower VHX
Caudal bajo: de 101 a 778 CFM, con vacío hasta 18 inHg.
Ingeniería SAE es Distribuidor Autorizado de Gardner Denver en Colombia, con personal certificado por fábrica para reparación y mantenimiento. Contamos con amplio stock de equipos y repuestos para las siguientes tecnologías: Bi-lobular, Tri-lobular, Helicoidal, Tornillo.
Comparativa de series lobulares y de tornillo
Cada serie cubre un rango distinto de caudal y vacío. Esta tabla resume el criterio de selección que aplican nuestros ingenieros en planta.
| Serie | Flujo máximo | Vacío máximo | Aplicación típica |
|---|---|---|---|
| Sutorbilt LegendGardner Denver | 3.012 CFM | 16 inHg | Transporte neumático por vacío y procesos de vacío industrial |
| DuroflowGardner Denver | 4.282 CFM | 16 inHg | Transporte neumático por vacío y procesos de vacío industrial |
| HeliflowGardner Denver | 4.350 CFM | 17 inHg | Transporte neumático por vacío y procesos de vacío industrial |
| RBSGardner Denver | 14.618 CFM | 15 inHg | Transporte neumático por vacío y procesos de vacío industrial |
| Cycloblower IndustrialGardner Denver | 5.762 CFM | 17 inHg | Transporte neumático por vacío y procesos de vacío industrial |
| Cycloblower HEGardner Denver | 6.167 CFM | 22 inHg | Transporte neumático por vacío y procesos de vacío industrial |
| Cycloblower VHXGardner Denver | 778 CFM | 18 inHg | Transporte neumático por vacío y procesos de vacío industrial |
Valores orientativos de referencia. El desempeño real depende del modelo, la altitud del sitio, la temperatura de succión y las condiciones de instalación. Consulte la ficha técnica de cada referencia.
Preguntas frecuentes sobre bombas de vacío lobulares y de tornillo
Respuestas directas a las consultas más comunes que recibe nuestro equipo de ingeniería.
¿Cuál es la diferencia entre una bomba de vacío lobular y una de tornillo?
El equipo lobular (Sutorbilt Legend, Duroflow, Heliflow, RBS, Cycloblower) comprime el aire por contrapresión en la descarga, con rotores rectos o helicoidales que giran sin tocarse. El de tornillo comprime el aire internamente antes de descargarlo, lo que reduce las pérdidas de energía en el rango medio y alto de vacío, a cambio de mayor inversión inicial.
¿Qué serie de Gardner Denver conviene para mi aplicación?
Depende del caudal y el nivel de vacío requeridos. Sutorbilt Legend y Duroflow cubren aplicaciones estándar de vacío moderado. Heliflow reduce pulsación y ruido gracias a sus rotores helicoidales. RBS entrega el mayor caudal de la línea. En la familia Cycloblower, la variante HE alcanza el mayor nivel de vacío (22 inHg). Para vacío más profundo, hasta 0,5 mbar abs, vea las bombas de vacío de paletas lubricadas, y para fluidos difíciles, las de anillo líquido.
¿Qué significa CFM e inHg en la ficha de una bomba de vacío?
CFM (cubic feet per minute) es el caudal de aire que mueve la bomba por minuto. inHg (pulgadas de mercurio) es el nivel de vacío máximo que puede alcanzar el equipo. Ambos datos, junto con la altitud del sitio de instalación, son los que se usan para seleccionar la referencia correcta. Para comparar con fichas métricas: 1 CFM equivale a 1,7 m³/h, y 22 inHg de vacío a 268 mbar abs a nivel del mar.
¿Estos equipos sirven tanto para vacío como para presión?
Sí, con una selección distinta. El principio es el mismo, pero en vacío el proceso se conecta a la succión y la referencia se elige con la tabla de vacío del fabricante, en inHg, cuyo caudal y potencia difieren de los de la tabla de presión. Esta página cubre la versión de vacío; para presión, vea la versión de presión de estas series.
¿Qué mantenimiento requieren los equipos lobulares Gardner Denver?
El programa básico cubre cambio de aceite en las cámaras de engranajes y rodamientos, revisión de correas de transmisión, filtros de succión y estado de los silenciadores. Al no haber contacto entre los rotores, el desgaste mecánico es bajo si el equipo opera dentro de su punto de diseño. Ingeniería SAE presta mantenimiento preventivo, reparación, overhaul y repuestos para bombas de vacío Gardner Denver, con personal certificado por fábrica.
¿Listo para optimizar su operación industrial?
32 años de experiencia diseñando, suministrando y acompañando la puesta en marcha de equipos de vacío, presión y bombeo. Cuéntenos qué necesita y le asesoramos sin compromiso.
