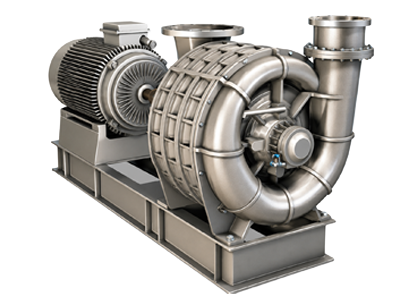

Sopladores industrialesCentrífugos TDS
Sobre la Serie TDS — Sopladores Centrífugos
Ingeniería SAE ofrece la serie TDS de sopladores centrífugos multietapa —también llamados blowers centrífugos— de Continental Industrie, con referencias desde la TDS 08 hasta la TDS 700, cubriendo un amplio rango de conexiones de entrada y salida (de 4″ hasta 28″) y velocidades de funcionamiento de 3550 a 3600 rpm.
Cada referencia está disponible en configuración de fundición o fabricada, con distintas combinaciones de etapas según el modelo, para adaptarse a los requerimientos de caudal y presión de cada aplicación industrial.
| Referencia | Número de Etapas | Conexión de Entrada | Conexión de Salida | Velocidad | Eje Final |
|---|---|---|---|---|---|
| TDS 08 | De 1 a 10 (fundición) | 4″ (100 mm), DN 100 PN 10 | 2.5″ (65 mm), DN 65 PN 10 | 3600 rpm directa (60 Hz), 6400 rpm con correa | 0.87″ (22 mm) |
| TDS 20 | De 1 a 10 (fundición) | 6″ (152 mm), DN 150 PN 10 | 5″ (127 mm), DN 125 | 3600 rpm directa (60 Hz), 6400 rpm con correa | 1½″ (38 mm) |
| TDS 31 | De 1 a 9 (fundición) | 6″ (152 mm), DN 150 PN 10 | 6″ (152 mm), DN 150 PN 10 | 3600 rpm directa (60 Hz), 4400 rpm con correa | 1¾″ (45 mm) |
| TDS 51 | De 1 a 9 (fundición) | 6″ (152 mm), DN 150 PN 10 | 6″ (152 mm), DN 150 PN 10 | 3600 rpm directa (60 Hz), 4400 rpm con correa | 1¾″ (45 mm) |
| TDS 77 | De 1 a 8 (fundición) / 1 a 11 (fabricado) | 8″ (202 mm), DN 200 PN 10 | 8″ (202 mm), DN 200 PN 10 | 3550 rpm directa (60 Hz), 4400 rpm con caja o correa | 2⅜″ (60 mm) |
| TDS 151 | De 1 a 7 (fundición) / 1 a 8 (fabricado) | 12″ (305 mm), DN 300 PN 10 | 12″ (305 mm), DN 300 PN 10 | 3550 rpm directa (60 Hz) | 2⅜″ (60 mm) |
| TDS 251 | De 1 a 8 | 14″ (355 mm), DN 350 PN 10 | 14″ (355 mm), DN 350 PN 10 | 3550 rpm directa (60 Hz) | 2 9/16″ (65 mm) |
| TDS 400 | De 1 a 8 | 18″ (455 mm), DN 450 PN 10 | 14″ (355 mm), DN 350 PN 10 | 3550 rpm directa (60 Hz) | 2 9/16″ (65 mm) |
| TDS 451 | De 1 a 9 | 16″ (420 mm), DN 400 PN 10 | 14″ (355 mm), DN 350 PN 10 | 3570 rpm directa (60 Hz) | 2¾″ (70 mm) |
| TDS 500 | De 1 a 7 | 20″ (508 mm), DN 500 PN 10 | 18″ (457 mm), DN 450 PN 10 | 3570 rpm directa (60 Hz) | 2¾″ (70 mm) |
| TDS 600 | De 1 a 6 | 24″ (612 mm), DN 600 PN 10 | 20″ (511 mm), DN 500 o 18″ (460 mm), DN 450 PN 10 | 3550 rpm directa (60 Hz) | 3¾″ (95 mm) |
| TDS 700 | De 1 a 6 | 28″ (706 mm), DN 700 PN 10* | 24″ (610 mm), DN 600 PN 10 | 3570 rpm directa (60 Hz) | 3¾″ (95 mm) |
*Valor de conexión de entrada de la TDS 700 pendiente de confirmar.
Sopladores industrialesCentrífugos TDS
Sobre la Serie TDS — Sopladores Centrífugos
Ingeniería SAE ofrece la serie TDS de sopladores centrífugos multietapa —también llamados blowers centrífugos— de Continental Industrie, con referencias desde la TDS 08 hasta la TDS 700, cubriendo un amplio rango de conexiones de entrada y salida (de 4″ hasta 28″) y velocidades de funcionamiento de 3550 a 3600 rpm.
Cada referencia está disponible en configuración de fundición o fabricada, con distintas combinaciones de etapas según el modelo, para adaptarse a los requerimientos de caudal y presión de cada aplicación industrial.
| Referencia | Número de Etapas | Conexión de Entrada | Conexión de Salida | Velocidad | Eje Final |
|---|---|---|---|---|---|
| TDS 08 | De 1 a 10 (fundición) | 4″ (100 mm), DN 100 PN 10 | 2.5″ (65 mm), DN 65 PN 10 | 3600 rpm directa (60 Hz), 6400 rpm con correa | 0.87″ (22 mm) |
| TDS 20 | De 1 a 10 (fundición) | 6″ (152 mm), DN 150 PN 10 | 5″ (127 mm), DN 125 | 3600 rpm directa (60 Hz), 6400 rpm con correa | 1½″ (38 mm) |
| TDS 31 | De 1 a 9 (fundición) | 6″ (152 mm), DN 150 PN 10 | 6″ (152 mm), DN 150 PN 10 | 3600 rpm directa (60 Hz), 4400 rpm con correa | 1¾″ (45 mm) |
| TDS 51 | De 1 a 9 (fundición) | 6″ (152 mm), DN 150 PN 10 | 6″ (152 mm), DN 150 PN 10 | 3600 rpm directa (60 Hz), 4400 rpm con correa | 1¾″ (45 mm) |
| TDS 77 | De 1 a 8 (fundición) / 1 a 11 (fabricado) | 8″ (202 mm), DN 200 PN 10 | 8″ (202 mm), DN 200 PN 10 | 3550 rpm directa (60 Hz), 4400 rpm con caja o correa | 2⅜″ (60 mm) |
| TDS 151 | De 1 a 7 (fundición) / 1 a 8 (fabricado) | 12″ (305 mm), DN 300 PN 10 | 12″ (305 mm), DN 300 PN 10 | 3550 rpm directa (60 Hz) | 2⅜″ (60 mm) |
| TDS 251 | De 1 a 8 | 14″ (355 mm), DN 350 PN 10 | 14″ (355 mm), DN 350 PN 10 | 3550 rpm directa (60 Hz) | 2 9/16″ (65 mm) |
| TDS 400 | De 1 a 8 | 18″ (455 mm), DN 450 PN 10 | 14″ (355 mm), DN 350 PN 10 | 3550 rpm directa (60 Hz) | 2 9/16″ (65 mm) |
| TDS 451 | De 1 a 9 | 16″ (420 mm), DN 400 PN 10 | 14″ (355 mm), DN 350 PN 10 | 3570 rpm directa (60 Hz) | 2¾″ (70 mm) |
| TDS 500 | De 1 a 7 | 20″ (508 mm), DN 500 PN 10 | 18″ (457 mm), DN 450 PN 10 | 3570 rpm directa (60 Hz) | 2¾″ (70 mm) |
| TDS 600 | De 1 a 6 | 24″ (612 mm), DN 600 PN 10 | 20″ (511 mm), DN 500 o 18″ (460 mm), DN 450 PN 10 | 3550 rpm directa (60 Hz) | 3¾″ (95 mm) |
| TDS 700 | De 1 a 6 | 28″ (706 mm), DN 700 PN 10* | 24″ (610 mm), DN 600 PN 10 | 3570 rpm directa (60 Hz) | 3¾″ (95 mm) |
*Valor de conexión de entrada de la TDS 700 pendiente de confirmar.
Sopladores centrífugos TDS de Continental Industrie
La serie TDS es la línea de sopladores centrífugos multietapa de Continental Industrie, marca que Ingeniería SAE representa en Colombia como Distribuidor Autorizado. El impulsor gira sin contacto con la carcasa, de modo que la corriente de aire no toca lubricante en ningún punto del recorrido: el aire entregado es libre de aceite por diseño, no por un filtro añadido al final de la línea.
Como familia cubren hasta 1.000 mbar g según el número de etapas, con caudales de 100 a 25.000 m³/h. Ese es el rango de la serie completa; no es la especificación de ningún modelo en particular.
Cómo se selecciona un soplador centrífugo TDS
En un centrífugo multietapa la presión y el caudal se resuelven por caminos distintos, y confundirlos es el origen de la mayoría de las selecciones equivocadas. Conviene tratarlos por separado.
El número de etapas define la presión
Cada etapa aporta un incremento de presión sobre la anterior. La serie va de 1 a 11 etapas según el modelo y la configuración, y es esa cantidad —no el tamaño del equipo— la que determina hasta dónde llega la presión de descarga. Dos equipos del mismo tamaño con distinto número de etapas entregan presiones muy distintas.
El tamaño del equipo define el caudal
El caudal lo marca el tamaño de la máquina, que se refleja en las conexiones: de 4" en la TDS 08 hasta 28" en la TDS 700. La tubería ya montada en planta es el primer filtro práctico, porque descarta de entrada los tamaños incompatibles con la línea existente.
Fundición o fabricada
Varios modelos existen en configuración de fundición y en configuración fabricada, y el número de etapas disponible cambia entre una y otra. La TDS 77, por ejemplo, admite de 1 a 8 etapas en fundición y hasta 11 fabricada. Es un dato que conviene fijar temprano, porque condiciona el rango de presión alcanzable con ese tamaño.
El caudal y la presión de un TDS concreto se confirman sobre la curva del fabricante con las condiciones reales del proceso. No se deducen del diámetro de la brida ni del número de referencia: la tabla de esta página sirve para descartar tamaños, no para cerrar una selección.
Dónde se usan los sopladores centrífugos TDS
Son equipos pensados para mover grandes volúmenes de aire de forma sostenida, con un consumo estable y sin ciclos frecuentes de arranque y parada. Las tres aplicaciones habituales en Colombia son la aireación de grandes volúmenes en plantas de tratamiento, donde el aire es el consumo energético dominante; los procesos de desulfuración y tratamiento de gases con demanda continua; y en general cualquier servicio 24/7 en el que la máquina no se detiene.
Frente a un soplador lobular o de tornillo, el centrífugo no compite en flexibilidad ante carga variable: compite en volumen y en estabilidad. Cuando el proceso arranca y para con frecuencia, o cuando la carga cambia a lo largo del día, la tecnología indicada suele ser otra. Ingeniería SAE acompaña la puesta en marcha del equipo seleccionado.
Preguntas frecuentes sobre sopladores centrífugos
¿El aire que entrega un soplador centrífugo TDS es libre de aceite?
Sí. El impulsor trabaja sin contacto, de modo que la corriente de aire no entra en contacto con lubricante en ningún punto del recorrido. No depende de un filtro añadido aguas abajo: es una condición del propio principio de funcionamiento.
¿De qué depende la presión que alcanza un TDS?
Del número de etapas. La serie va de 1 a 11 etapas según el modelo y la configuración, y cada etapa suma presión sobre la anterior. El tamaño del equipo determina el caudal, no la presión: por eso dos equipos del mismo tamaño con distinto número de etapas entregan presiones de descarga muy distintas.
¿Qué presión y qué caudal cubre la serie TDS?
Hasta 1.000 mbar g según el número de etapas, con caudales de 100 a 25.000 m³/h. Es el rango de la serie completa: el punto de trabajo de un modelo concreto se confirma sobre la curva del fabricante con el caudal y la presión reales del proceso.
¿Qué diferencia a un TDS de un soplador lobular o de tornillo?
Un lobular alcanza hasta 1.000 mbar g y un tornillo hasta 1,5 bar g, en caudales de 30 a 30.000 m³/h, y ambos responden bien a carga variable. El centrífugo TDS cubre de 100 a 25.000 m³/h y está pensado para grandes volúmenes en servicio continuo, con consumo estable. La comparativa completa de las cinco tecnologías está en la página de Sopladores Industriales.
¿Qué diferencia hay entre la configuración de fundición y la fabricada?
Cambia el rango de etapas disponible para un mismo tamaño de equipo, y con él la presión alcanzable. La TDS 77 admite de 1 a 8 etapas en fundición y hasta 11 en configuración fabricada. Conviene definirlo al inicio de la selección, no al final.
¿Ingeniería SAE es distribuidor de Continental Industrie en Colombia?
Sí. Ingeniería SAE es Distribuidor Autorizado de Continental Industrie, y atiende la serie TDS con acompañamiento en la puesta en marcha, repuestos y servicio técnico.
