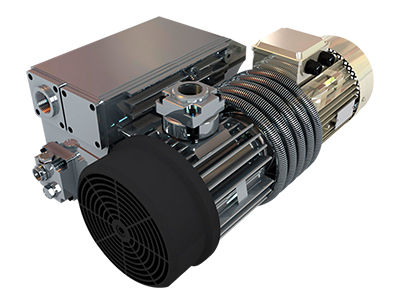

Bombas de Vacío Paletas Lubricadas
Sobre la Serie EKL — Ekko Pumps
¿Qué es una bomba de vacío de paletas lubricadas?
La bomba de vacío de paletas lubricadas genera vacío profundo, hasta 0,5 mbar abs, con un rotor excéntrico de paletas selladas por aceite. Se usa con gases limpios y secos en empaque, termoformado, hospitales y laboratorios. La serie EKL de Ekko Pumps tiene 15 referencias, de 12 a 780 m³/h. Ingeniería SAE es Distribuidor Exclusivo de Ekko Pumps en Colombia.
Una bomba de paletas lubricadas genera vacío mediante un rotor que gira de forma excéntrica dentro del cuerpo. Las paletas, alojadas en ranuras del rotor, se desplazan hacia afuera por fuerza centrífuga y forman cámaras de volumen variable contra la pared interna: cada cámara se expande en la zona de succión —aspirando el gas— y se comprime en la zona de descarga, expulsándolo a la atmósfera.
El aceite cumple tres funciones simultáneas: sella el espacio entre paleta y cuerpo, lubrica las superficies en contacto y disipa el calor de compresión. Ese sello líquido es lo que permite alcanzar niveles de vacío muy por debajo de los que logran las tecnologías secas de caudal equivalente, y explica por qué el mantenimiento de la serie EKL se concentra en la calidad del aceite y en el estado del separador de neblina en la descarga.
Alcance de la serie y criterio de selección
La serie EKL cubre 15 referencias, desde 12 hasta 780 m³/h, con niveles de vacío final inferiores a 0,5 mbar absolutos en las referencias mayores (versión F). Todas comparten la misma tecnología y la misma filosofía constructiva: enfriamiento por aire —sin consumo de agua—, acople directo motor-bomba sin correas y soportes antivibratorios de serie.
La selección no se hace por el nivel de vacío, que es similar en toda la serie, sino por caudal: se determina el volumen a evacuar, el tiempo de ciclo requerido y la altitud del sitio de instalación, y de ahí sale la referencia adecuada. Un sobredimensionamiento encarece la inversión y el consumo energético; un subdimensionamiento alarga los tiempos de ciclo y somete al equipo a operación continua al límite.
| Referencias | Caudal a 60 Hz | Vacío final |
|---|---|---|
| EKL 20, EKL 30 y EKL 40 | 12 a 24 m³/h | 2 mbar abs |
| EKL 60 y EKL 80 | 36 a 48 m³/h | 29,9 inHg |
| EKL 130 y EKL 200 | 78 a 120 m³/h | 29,9 inHg |
| EKL 320 y EKL 430 | 192 a 258 m³/h | 29,9 inHg |
| EKL 350 | 210 m³/h | Menos de 0,5 mbar abs (versión F) |
| EKL 500 y EKL 600 | 300 a 360 m³/h | 29,9 inHg |
| EKL 800, EKL 1000 y EKL 1200 | 505 a 780 m³/h | Menos de 0,5 mbar abs (versión F) |
Valores de referencia según las fichas del fabricante. El modelo se confirma con los datos del proceso.
Antes de seleccionar: las bombas de paletas lubricadas están diseñadas principalmente para trabajar con gases limpios y secos. La presencia de vapor de agua, condensables o arrastre de líquidos puede contaminar el aceite y afectar el rendimiento y la vida útil de la bomba. Para procesos con alta presencia de humedad o condensables, la bomba de anillo líquido suele ser una alternativa más adecuada. Cuando el proceso requiere un vacío libre de aceite, una bomba de garras puede ser la tecnología recomendada.
Respaldo de Ingeniería SAE
Ingeniería SAE es Distribuidor Exclusivo de bombas de vacío de paletas lubricadas Ekko Pumps en Colombia, con personal certificado por fábrica para reparación y mantenimiento. Manejamos stock permanente de equipos y de repuestos originales —paletas, filtros de succión, elementos separadores y aceite— además de servicio de reparación en taller y cobertura de servicio en Bogotá, Antioquia, Costa Atlántica, Costa Pacífica y la región centro-oriente.
Preguntas frecuentes sobre la serie EKL
¿Cómo funciona una bomba de vacío de paletas lubricadas EKL?
En la bomba de vacío de paletas lubricadas EKL, un rotor gira de forma excéntrica dentro del cuerpo y sus paletas forman cámaras de volumen variable que aspiran el gas y lo expulsan a la atmósfera. El aceite sella el espacio entre paleta y cuerpo, lubrica y disipa el calor de compresión; por eso el mantenimiento se concentra en el aceite y el separador de neblina.
¿Cuándo conviene la serie EKL y cuándo una bomba de anillo líquido o de garras?
La serie EKL está pensada para gases limpios y secos: el vapor de agua, los condensables o el arrastre de líquidos contaminan el aceite. Para procesos con mucha humedad suele ser más adecuada la bomba de vacío de anillo líquido, y cuando el proceso exige vacío libre de aceite, la bomba de vacío de garras. Un ingeniero de Ingeniería SAE revisa el proceso antes de recomendar la tecnología.
¿Cómo se elige el modelo EKL adecuado y quién lo asesora?
En la serie EKL el modelo se elige por caudal: se determina el volumen a evacuar, el tiempo de ciclo requerido y la altitud del sitio. La serie tiene 15 referencias, cada una con su ficha. Ingeniería SAE, Distribuidor Exclusivo de Ekko Pumps en Colombia, confirma la selección; el botón «Contacte a un Ingeniero» lo comunica por WhatsApp con el de su zona.
¿Qué ventajas y límites tiene una bomba de vacío de paletas lubricadas?
La bomba de vacío de paletas lubricadas alcanza un vacío más profundo que las tecnologías secas de caudal equivalente, se enfría por aire, sin consumo de agua, y en la serie EKL tiene acople directo sin correas. Su límite es el gas: debe ser limpio y seco, porque el vapor de agua, los condensables o el arrastre de líquido contaminan el aceite. Para mucho caudal con vacío moderado, hasta 300 mbar abs, la alternativa es una bomba de vacío regenerativa.
¿Qué vacío y qué caudal alcanza la serie EKL?
Según las fichas del fabricante, la serie EKL llega a menos de 0,5 mbar abs en EKL 350, 800, 1000 y 1200 (versión F), a 29,9 inHg en EKL 60, 80, 130, 200, 320, 430, 500 y 600, y a 2 mbar abs en EKL 20, 30 y 40. El caudal va de 12 a 780 m³/h a 60 Hz. Para comparar con otras tecnologías, vea las bombas de vacío industriales.
Dónde se usan las bombas EKL
La serie EKL se emplea allí donde el proceso requiere vacío profundo sobre un gas limpio y seco, tanto en puntos de consumo individuales como en redes centralizadas que alimentan varias máquinas a la vez.
