Soplador Regenerativo de Presión EKZ 1050 - 17
EKZ 1050 - 17
¿Lo necesita en vacío?Bomba de vacío EKZ 1050-17 →
Especificaciones
Caudal1050 m³/h
Presión máxima120 (mbar)
Vacío máximo−150 (mbar)
Motor8.6 (kW)
Amperaje30.0 / 17.3 (Amps)
Conexiones2 - 1/2" NPT
EtapasDos
Desempeño

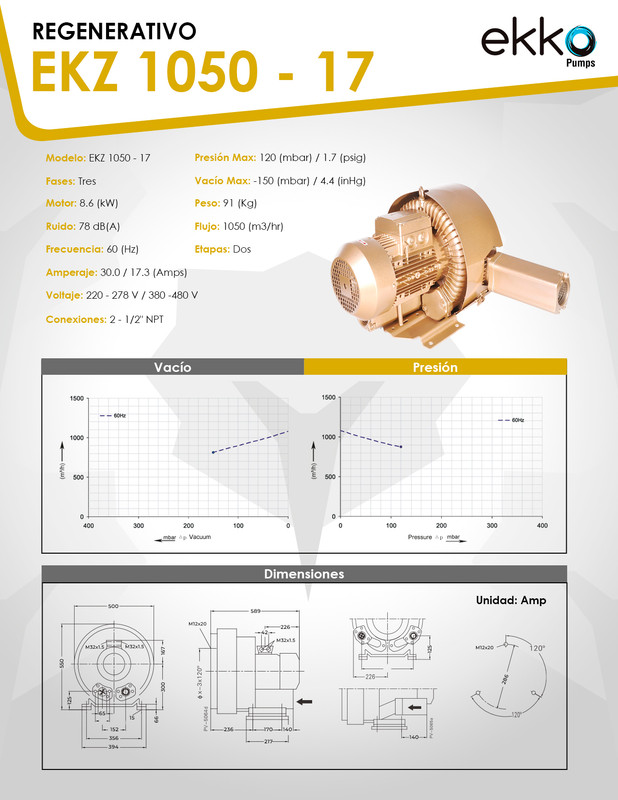

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en presión
Con 1050 m³/h de caudal y presión hasta 120 mbar, el EKZ 1050-17 es el soplador de mayor volumen de aire de la línea: airea superficies muy grandes y poco profundas moviendo más de un metro cúbico por segundo.
Aireación de tanques amplios
Oxigenación con difusores en tanques de hasta 0.9 m de sumergencia y gran superficie.Acuicultura extensiva
Aireación de estanques amplios de baja profundidad y sistemas de recirculación de gran área.Agitación por burbujeo
Homogenización y prevención de sedimentos en tanques de gran superficie.Soplado continuo
Aporte de aire de gran volumen en procesos que piden caudal, no presión.Sistemas de secado
Aire para cuchillos de aire y secado en líneas de gran ancho y alta velocidad.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1050 m³/h, pero eso es a presión cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a 120 mbar el caudal es de 859 m³/h y a 100 mbar entrega 882 m³/h. Conserva el 82% del caudal en el extremo: es la curva más plana de su rango.2
Presión real que exige el proceso
Este equipo se agota a 120 mbar, es decir menos de un metro de columna de agua descontando pérdidas. Sume la sumergencia de los difusores y la pérdida de carga: si el cálculo pasa de 120 mbar, no es el modelo.3
Red, arranque e instalación
Con 1050 m³/h por una conexión de 2-1/2" NPT, la red es parte del diseño: una tubería estrecha consume la presión antes de llegar a los difusores. Son 8.6 kW y 30.0 A —requiere arrancador suave o variador—, 78 dB(A) y 91 kg: base anclada y cuarto de máquinas.Si su proceso necesita más presión que 120 mbar, la misma línea EKZ tiene modelos con presiones mayores, aunque de menor caudal. Un ingeniero de SAE le ayuda a encontrar el equilibrio correcto entre caudal y presión con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
