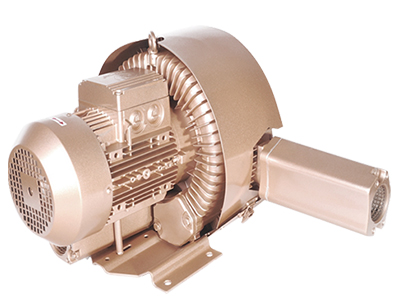

Bomba de Vacío Regenerativa EKZ 1050 - 17
EKZ 1050 - 17
¿Lo necesita en presión?Soplador regenerativo EKZ 1050-17 →
Especificaciones
Caudal1050 m³/h
Vacío máximo−150 (mbar)
Presión máxima120 (mbar)
Motor8.6 (kW)
Amperaje30.0 / 17.3 (Amps)
Conexiones2 - 1/2" NPT
EtapasDos
Desempeño

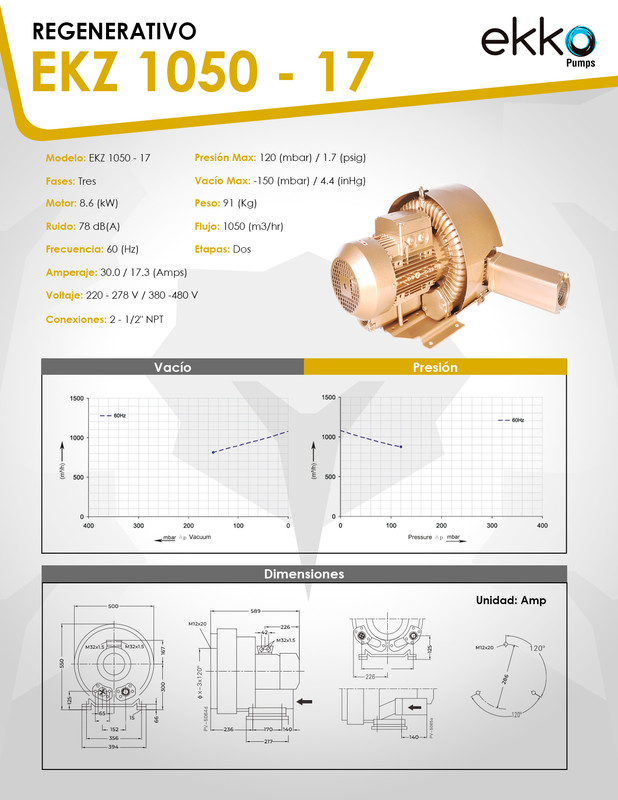

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 1050 m³/h de caudal, el EKZ 1050-17 supera el metro cúbico por segundo: es un equipo de volumen puro, con un rango de vacío corto —hasta −150 mbar— pero un caudal que ningún otro modelo de la línea alcanza.
Mesas de corte de gran formato
Sujeción de textiles, cartón y láminas porosas en mesas perforadas de varios puestos simultáneos.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes en líneas de gran ancho y varios puntos a la vez.Desaireación ligera
Extracción de aire en procesos de gran volumen que no exigen vacío profundo.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1050 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −150 mbar el caudal es de 790 m³/h y a −100 mbar entrega 872 m³/h. Conserva el 75% del caudal en el extremo: dentro de su rango es muy estable.2
Vacío real que necesita el proceso
Este equipo se agota a −150 mbar. Si su proceso exige más, no es el modelo por mucho caudal que ofrezca: mida el vacío en el punto de uso antes de especificar.3
Red, arranque e instalación
Con 1050 m³/h por una conexión de 2-1/2" NPT, la tubería es parte del diseño: una red estrecha le quita vacío útil. Son 8.6 kW y 30.0 A —requiere arrancador suave o variador—, 78 dB(A) y 91 kg: base anclada y cuarto de máquinas.Si su proceso necesita más vacío que −150 mbar, la misma línea EKZ tiene modelos con vacíos más profundos, aunque de menor caudal. Un ingeniero de SAE le ayuda a encontrar el equilibrio correcto entre caudal y vacío con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
