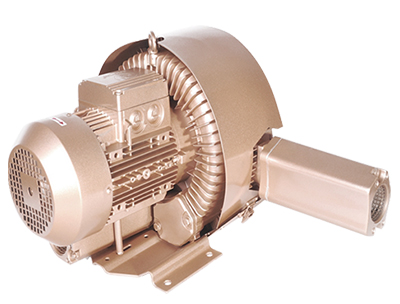

Soplador Regenerativo de Presión EKZ 1050 - 51
EKZ 1050 - 51
¿Lo necesita en vacío?Bomba de vacío EKZ 1050-51 →
Especificaciones
Caudal1050 m³/h
Presión máxima350 (mbar)
Vacío máximo−310 (mbar)
Motor12.6 (kW)
Amperaje50.0 / 29.0 (Amps)
Conexiones2 - 1/2" NPT
EtapasDos
Desempeño
Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en presión
Con 1050 m³/h de caudal y presión hasta 350 mbar, el EKZ 1050-51 airea instalaciones de gran escala: 580 m³/h todavía disponibles en la presión máxima, con 12.6 kW de motor.
Aireación de PTAR
Oxigenación de tanques biológicos de gran volumen con difusores hasta unos 2.8 m de sumergencia.Acuicultura intensiva
Aireación de estanques extensos y sistemas de recirculación de alta densidad y gran área.Agitación por burbujeo
Homogenización y mezcla en tanques de gran volumen.Transporte neumático
Impulsión de gránulos y polvos en fase diluida, en redes largas.Sistemas de secado
Aire a presión para cuchillos de aire y secado en líneas de gran ancho y alta velocidad.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1050 m³/h, pero eso es a presión cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a 350 mbar el caudal es de 580 m³/h y a 200 mbar entrega 766 m³/h. Conserva el 55% del caudal a presión máxima, con una caída pareja en todo el rango.2
Compare con el EKZ 1050-17
Si su proceso trabaja por debajo de 120 mbar, el EKZ 1050-17 cubre ese rango con 30 A en lugar de 50 A y un motor de 8.6 kW. El 1050-51 se justifica cuando la presión pasa de 120 mbar.3
Instalación eléctrica, espacio y ruido
Son 12.6 kW y 50.0 A a 220-275 V (29.0 A a 380-480 V): acometida dedicada, arrancador suave o variador y protecciones calculadas. Son además 110 kg y 78 dB(A): base anclada, ventilación y cuarto de máquinas.Es el modelo de mayor caudal de la línea EKZ con presión de trabajo alta. Un ingeniero de SAE le ayuda a verificar el punto de operación, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
