Bomba de Vacío Regenerativa EKZ 1050 - 51
EKZ 1050 - 51
¿Lo necesita en presión?Soplador regenerativo EKZ 1050-51 →
Especificaciones
Caudal1050 m³/h
Vacío máximo−310 (mbar)
Presión máxima350 (mbar)
Motor12.6 (kW)
Amperaje50.0 / 29.0 (Amps)
Conexiones2 - 1/2" NPT
EtapasDos
Desempeño

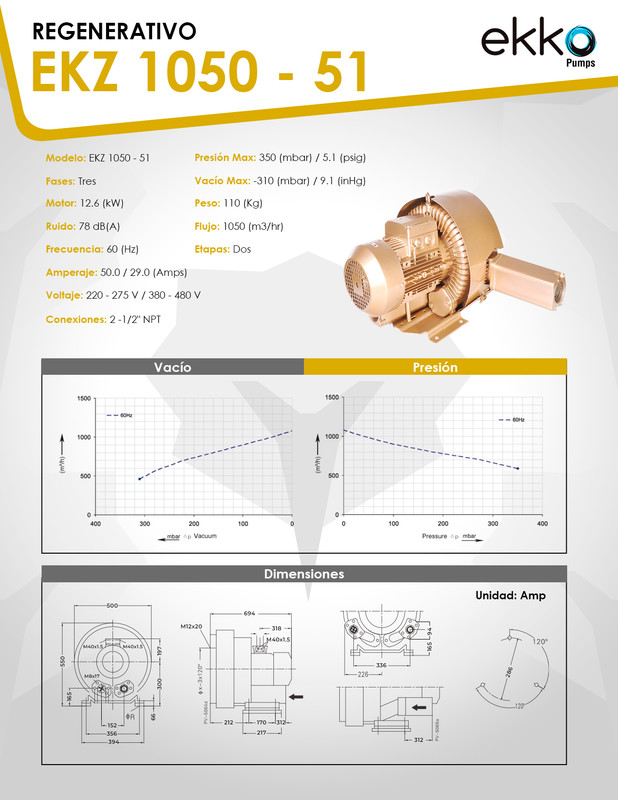

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 1050 m³/h de caudal y vacío hasta −310 mbar, el EKZ 1050-51 une el mayor caudal de la línea con un vacío de trabajo alto: 12.6 kW para procesos de gran escala que además exigen vacío.
Sistemas centralizados
Red de vacío para plantas completas o varias líneas de gran formato simultáneas.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Empaque y termoformado
Sujeción y formado al vacío en máquinas de alta velocidad y ciclo continuo.Transporte por succión
Aspiración de gránulos y polvos en redes largas y con varios puntos de carga.Desaireación de procesos
Extracción de aire en procesos de gran volumen con vacío sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1050 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −310 mbar el caudal es de 451 m³/h y a −200 mbar entrega 716 m³/h. La caída se acelera fuerte después de −250 mbar: si su punto de trabajo está en el extremo, dimensione con cuidado.2
Instalación eléctrica
Son 12.6 kW y 50.0 A a 220-275 V (29.0 A a 380-480 V). Esto exige diseño eléctrico: acometida dedicada, arrancador suave o variador y protecciones calculadas. Conviene alimentarlo en la tensión alta para reducir la corriente casi a la mitad.3
Red, espacio y ruido
Con 1050 m³/h por una conexión de 2-1/2" NPT, la tubería es parte del diseño: una red estrecha le quita vacío útil. Son además 110 kg y 78 dB(A): base anclada, ventilación del recinto y cuarto de máquinas.Es el modelo de mayor caudal de la línea EKZ con vacío de trabajo alto. Un ingeniero de SAE le ayuda a verificar el punto de operación, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
