Soplador Regenerativo de Presión EKZ 1250 - 38
EKZ 1250 - 38
¿Lo necesita en vacío?Bomba de vacío EKZ 1250-38 →
Especificaciones
Caudal1250 m³/h
Presión máxima260 (mbar)
Vacío máximo−270 (mbar)
Motor14.5 (kW)
Amperaje50.0 / 29.0 (Amps)
Conexiones4" NPT
EtapasUna
Desempeño

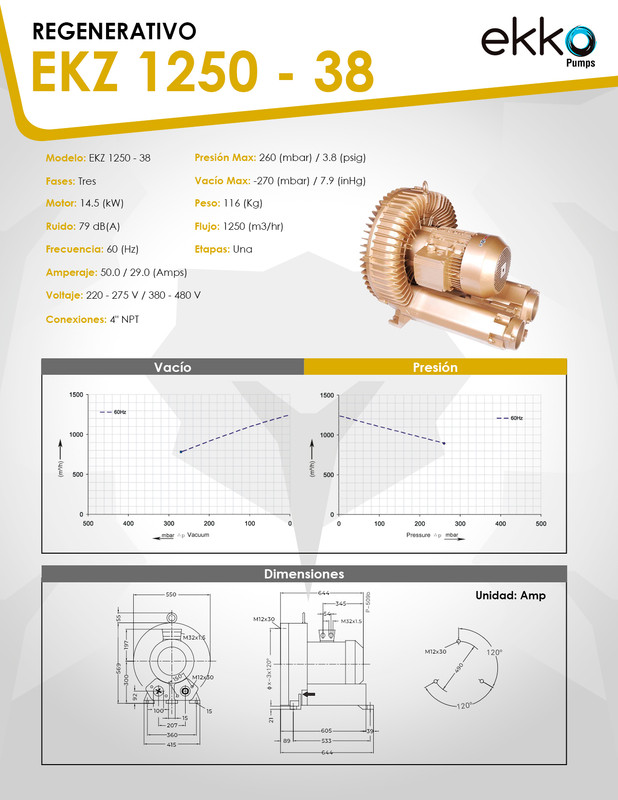

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en presión
Con 1250 m³/h de caudal y presión hasta 260 mbar, el EKZ 1250-38 airea las instalaciones más grandes de la línea: casi 900 m³/h todavía disponibles en la presión máxima.
Aireación de PTAR
Oxigenación de tanques biológicos de gran volumen con difusores hasta unos 2 m de sumergencia.Acuicultura intensiva
Aireación de estanques extensos y sistemas de recirculación de alta densidad y gran área.Agitación por burbujeo
Homogenización y prevención de sedimentos en tanques de gran superficie.Soplado continuo
Aporte de aire de gran volumen en procesos de operación permanente.Sistemas de secado
Aire para cuchillos de aire y secado en líneas de gran ancho y alta velocidad.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1250 m³/h, pero eso es a presión cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a 260 mbar el caudal es de 897 m³/h y a 200 mbar entrega 979 m³/h. Conserva el 72% del caudal a presión máxima.2
Presión real que exige el proceso
Este equipo se agota a 260 mbar, unos 2 m de columna de agua descontando pérdidas. Sume la sumergencia de los difusores y la pérdida de carga: si el cálculo pasa de 260 mbar, no es el modelo.3
Red, instalación eléctrica y ruido
La conexión es de 4" NPT: la red se diseña para ese diámetro. Son 14.5 kW y 50.0 A a 220-275 V (29.0 A a 380-480 V) —acometida dedicada, arrancador suave o variador—, más 116 kg y 79 dB(A): base anclada y cuarto de máquinas.Es el modelo de mayor caudal de la línea EKZ. Un ingeniero de SAE le ayuda a verificar el punto de operación, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
