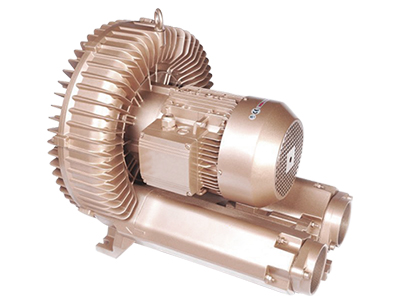

Bomba de Vacío Regenerativa EKZ 1250 - 38
EKZ 1250 - 38
¿Lo necesita en presión?Soplador regenerativo EKZ 1250-38 →
Especificaciones
Caudal1250 m³/h
Vacío máximo−270 (mbar)
Presión máxima260 (mbar)
Motor14.5 (kW)
Amperaje50.0 / 29.0 (Amps)
Conexiones4" NPT
EtapasUna
Desempeño

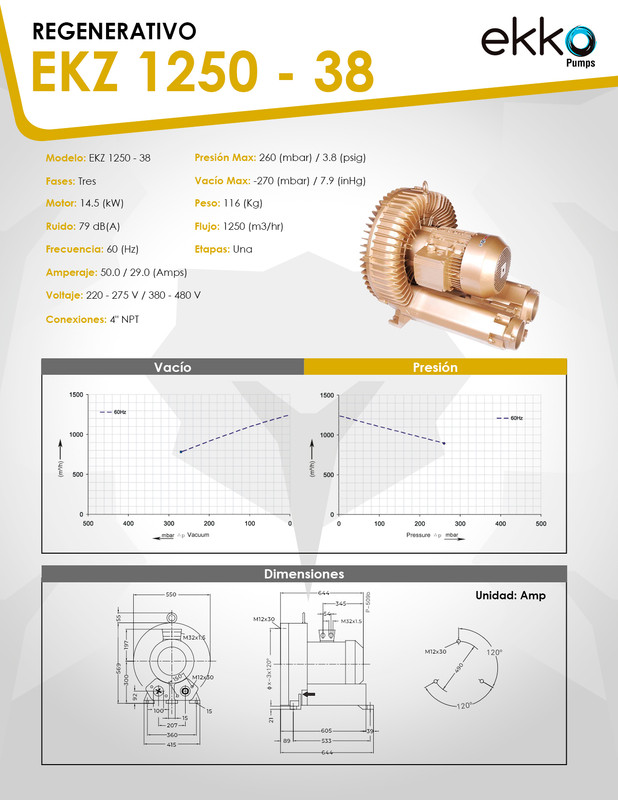

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 1250 m³/h de caudal, el EKZ 1250-38 es el regenerativo de mayor volumen de aire de la línea: más de un tercio de metro cúbico por segundo, con vacío de trabajo hasta −270 mbar y conexión de 4".
Sistemas centralizados
Red de vacío para plantas completas o varias líneas de gran formato simultáneas.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Transporte por succión
Aspiración de gránulos, polvos y recortes en redes largas con varios puntos.Desaireación de procesos
Extracción de aire en procesos de gran volumen con vacío sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1250 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −270 mbar el caudal es de 790 m³/h y a −200 mbar entrega 926 m³/h. Conserva el 63% del caudal en el extremo, con una caída pareja en todo el rango.2
Instalación eléctrica
Son 14.5 kW y 50.0 A a 220-275 V (29.0 A a 380-480 V). Esto exige diseño eléctrico: acometida dedicada, arrancador suave o variador y protecciones calculadas. Conviene alimentarlo en la tensión alta para reducir la corriente casi a la mitad.3
Red, espacio y ruido
La conexión es de 4" NPT, la mayor de la línea: la tubería de la instalación se diseña para ese diámetro, no se reduce. Son además 116 kg y 79 dB(A): base anclada, ventilación del recinto y cuarto de máquinas.Es el modelo de mayor caudal de la línea EKZ. Un ingeniero de SAE le ayuda a verificar el punto de operación, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
