Soplador Regenerativo de Presión EKZ 1650 - 46
EKZ 1650 - 46
¿Lo necesita en vacío?Bomba de vacío EKZ 1650-46 →
Especificaciones
Caudal1650 m³/h
Presión máxima320 (mbar)
Vacío máximo−340 (mbar)
Motor21.3 (kW)
Amperaje67.5 / 39.0 (Amps)
Conexiones4" NPT
EtapasUna
Desempeño

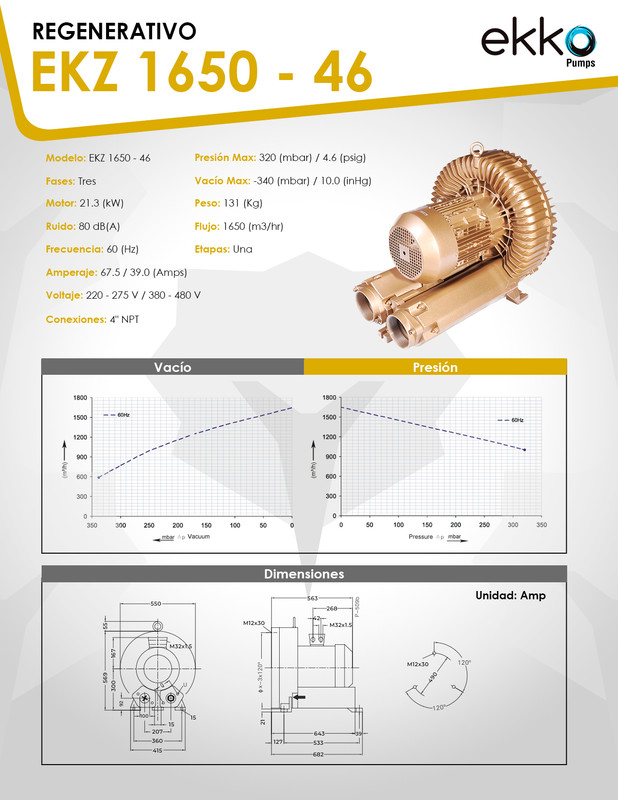

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en presión
Con 1650 m³/h de caudal y presión hasta 320 mbar, el EKZ 1650-46 airea las instalaciones más grandes de la línea a profundidad media: más de 1000 m³/h todavía disponibles en la presión máxima.
Aireación de PTAR
Oxigenación de tanques biológicos de gran volumen con difusores hasta unos 2.5 m de sumergencia.Acuicultura intensiva
Aireación de estanques extensos y sistemas de recirculación de alta densidad y gran área.Agitación por burbujeo
Homogenización y mezcla en tanques de gran superficie y volumen.Transporte neumático
Impulsión de gránulos y polvos en fase diluida, en redes largas.Sistemas de secado
Aire a presión para cuchillos de aire y secado en líneas de gran ancho y alta velocidad.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1650 m³/h, pero eso es a presión cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a 320 mbar el caudal es de 1014 m³/h y a 200 mbar entrega 1265 m³/h. Conserva el 61% del caudal a presión máxima, con una caída pareja en todo el rango.2
Compare con el EKZ 1650-22
Si su proceso trabaja por debajo de 150 mbar, el EKZ 1650-22 cubre ese rango con 40 A en lugar de 67.5 A y un motor de 14.5 kW. El 1650-46 se justifica cuando la presión pasa de 150 mbar.3
Red, instalación eléctrica y ruido
La conexión es de 4" NPT: la red se diseña para ese diámetro. Son 21.3 kW y 67.5 A a 220-275 V (39.0 A a 380-480 V) —variador o arrancador suave, acometida propia—, más 131 kg y 80 dB(A): base anclada y cuarto de máquinas.Es uno de los equipos de mayor capacidad de la línea EKZ. Un proyecto de este tamaño se define con cálculo: un ingeniero de SAE verifica el punto de operación, el diseño de la red, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
