Bomba de Vacío Regenerativa EKZ 1650 - 46
EKZ 1650 - 46
¿Lo necesita en presión?Soplador regenerativo EKZ 1650-46 →
Especificaciones
Caudal1650 m³/h
Vacío máximo−340 (mbar)
Presión máxima320 (mbar)
Motor21.3 (kW)
Amperaje67.5 / 39.0 (Amps)
Conexiones4" NPT
EtapasUna
Desempeño

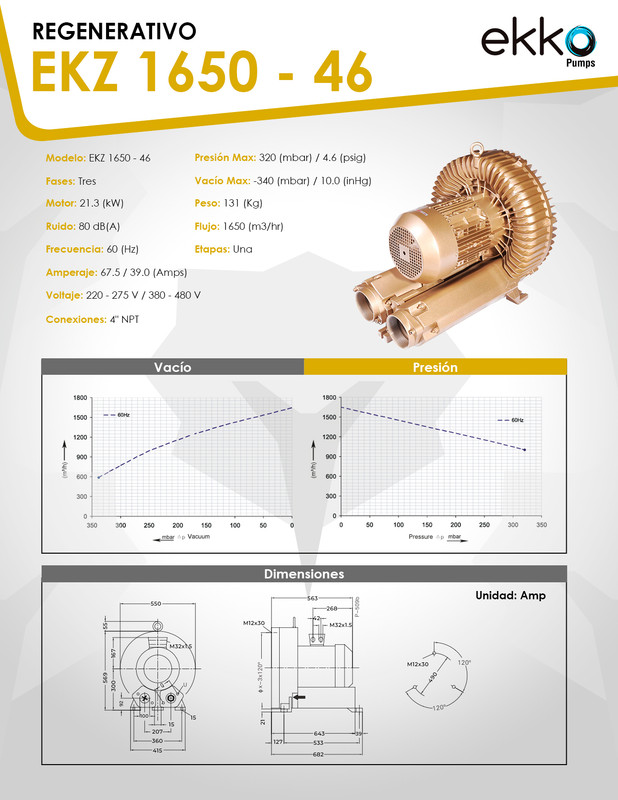

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 1650 m³/h de caudal y vacío hasta −340 mbar, el EKZ 1650-46 une el mayor volumen de aire de la línea con un vacío de trabajo alto: 21.3 kW en una sola etapa para instalaciones industriales de gran escala.
Sistemas centralizados
Red de vacío para plantas completas, con varias líneas de producción simultáneas.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Transporte por succión
Aspiración de gránulos y polvos en redes largas con múltiples puntos de carga.Desaireación de procesos
Extracción de aire en procesos de muy alto volumen con vacío sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1650 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −340 mbar el caudal cae a 591 m³/h y a −200 mbar entrega 1164 m³/h. La caída se acelera mucho después de −250 mbar: entre −250 y −340 pierde casi la mitad del caudal restante. No dimensione en ese extremo.2
Instalación eléctrica
Son 21.3 kW y 67.5 A a 220-275 V (39.0 A a 380-480 V), el consumo más alto de la línea. A esta potencia el arranque se diseña: variador o arrancador suave, acometida propia y protecciones calculadas. Alimentarlo en la tensión alta reduce la corriente casi a la mitad.3
Red, obra civil y ruido
La conexión es de 4" NPT: la red se diseña para ese diámetro, no se reduce. Son además 131 kg y 80 dB(A): base anclada, ventilación forzada del recinto y cuarto de máquinas con tratamiento acústico.Es uno de los equipos de mayor capacidad de la línea EKZ. Un proyecto de este tamaño se define con cálculo: un ingeniero de SAE verifica el punto de operación, el diseño de la red, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
