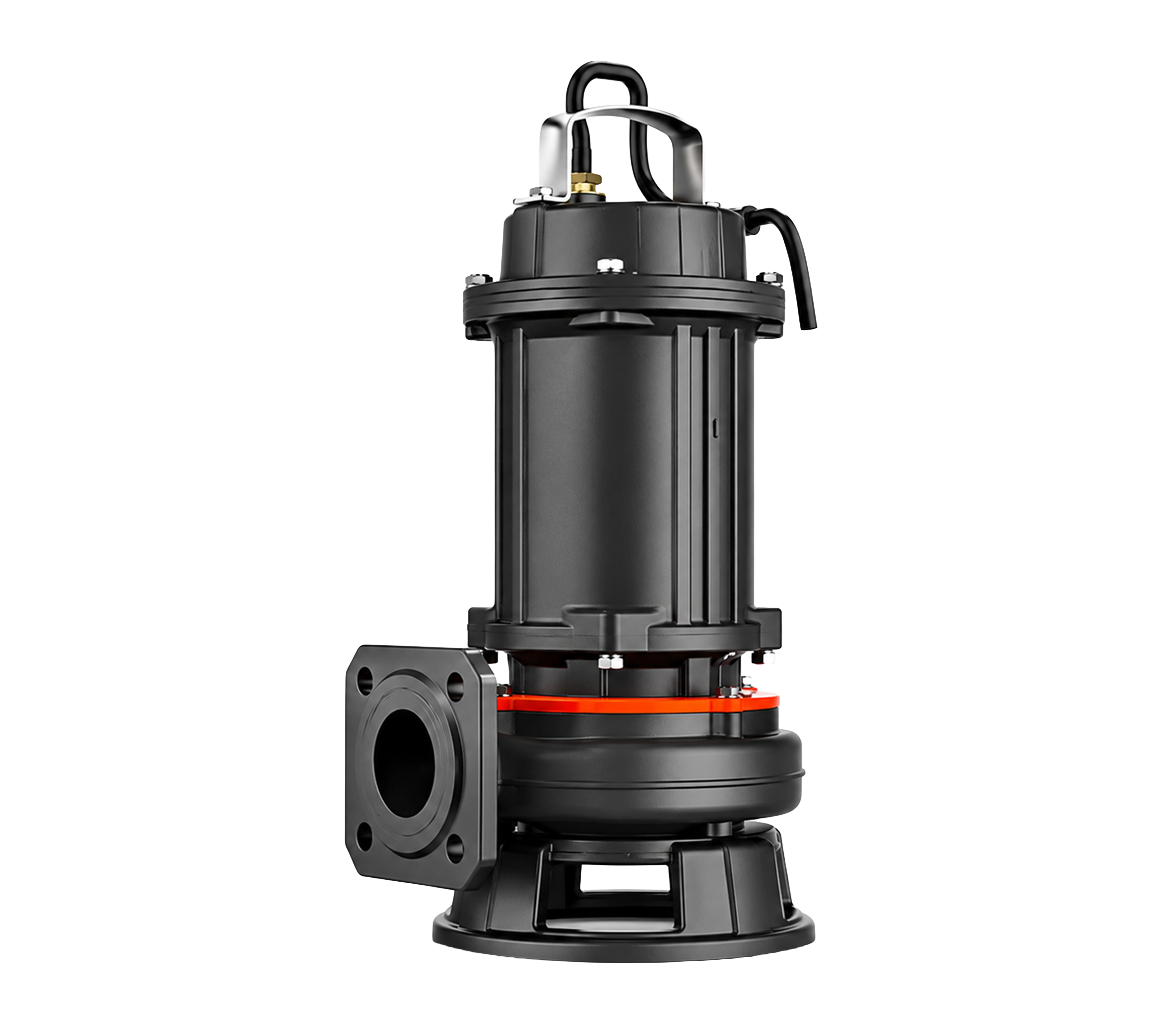

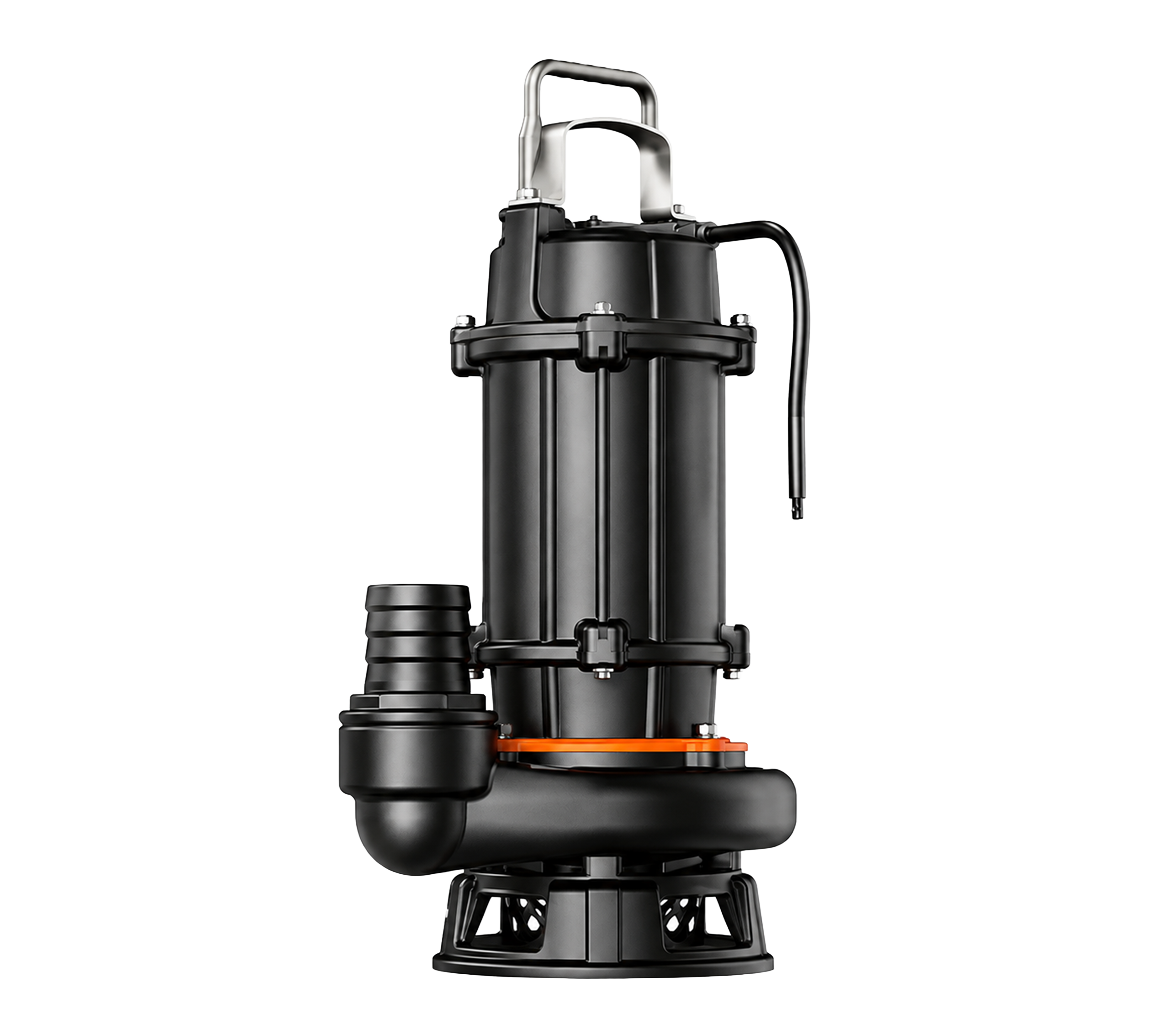

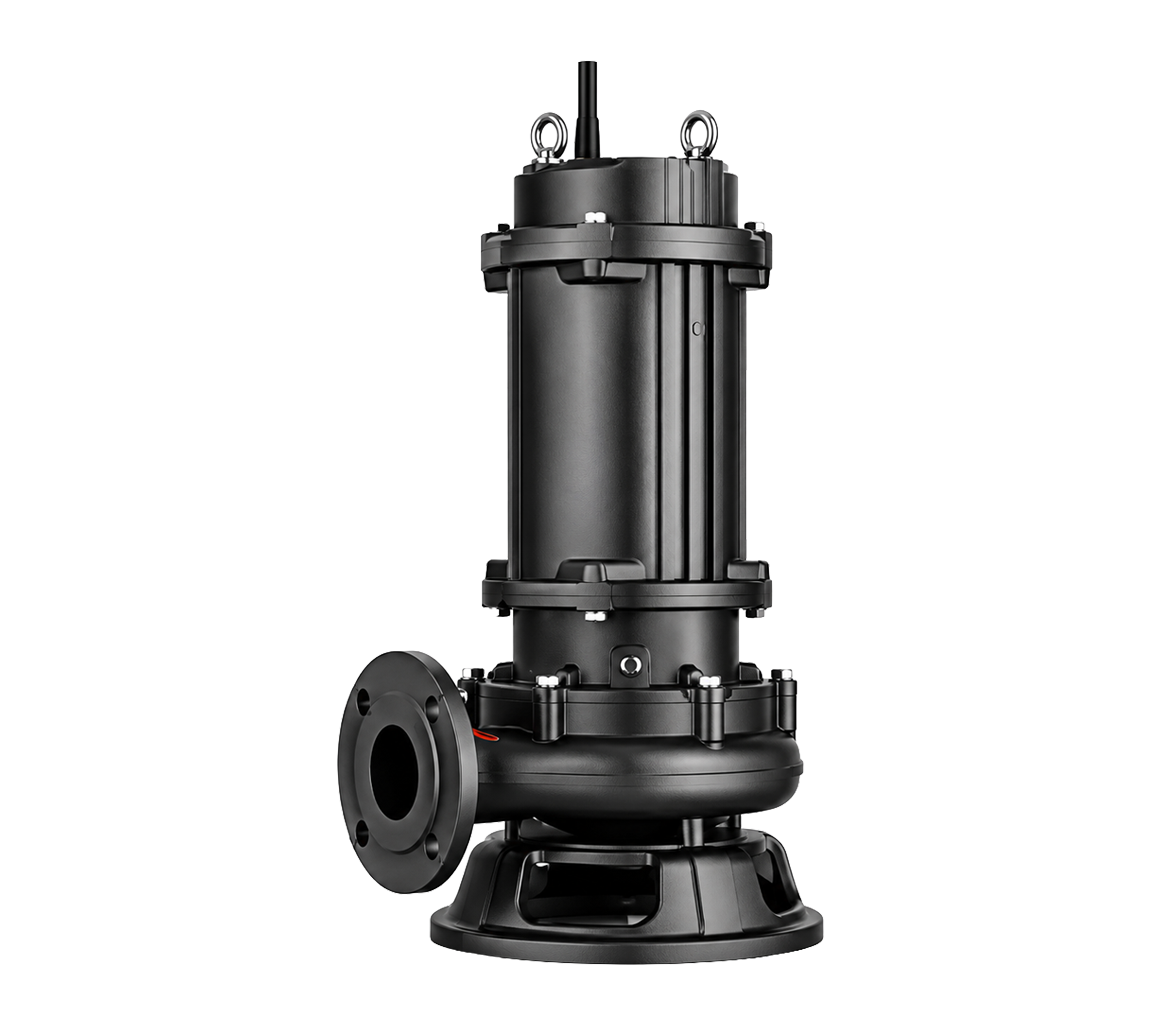

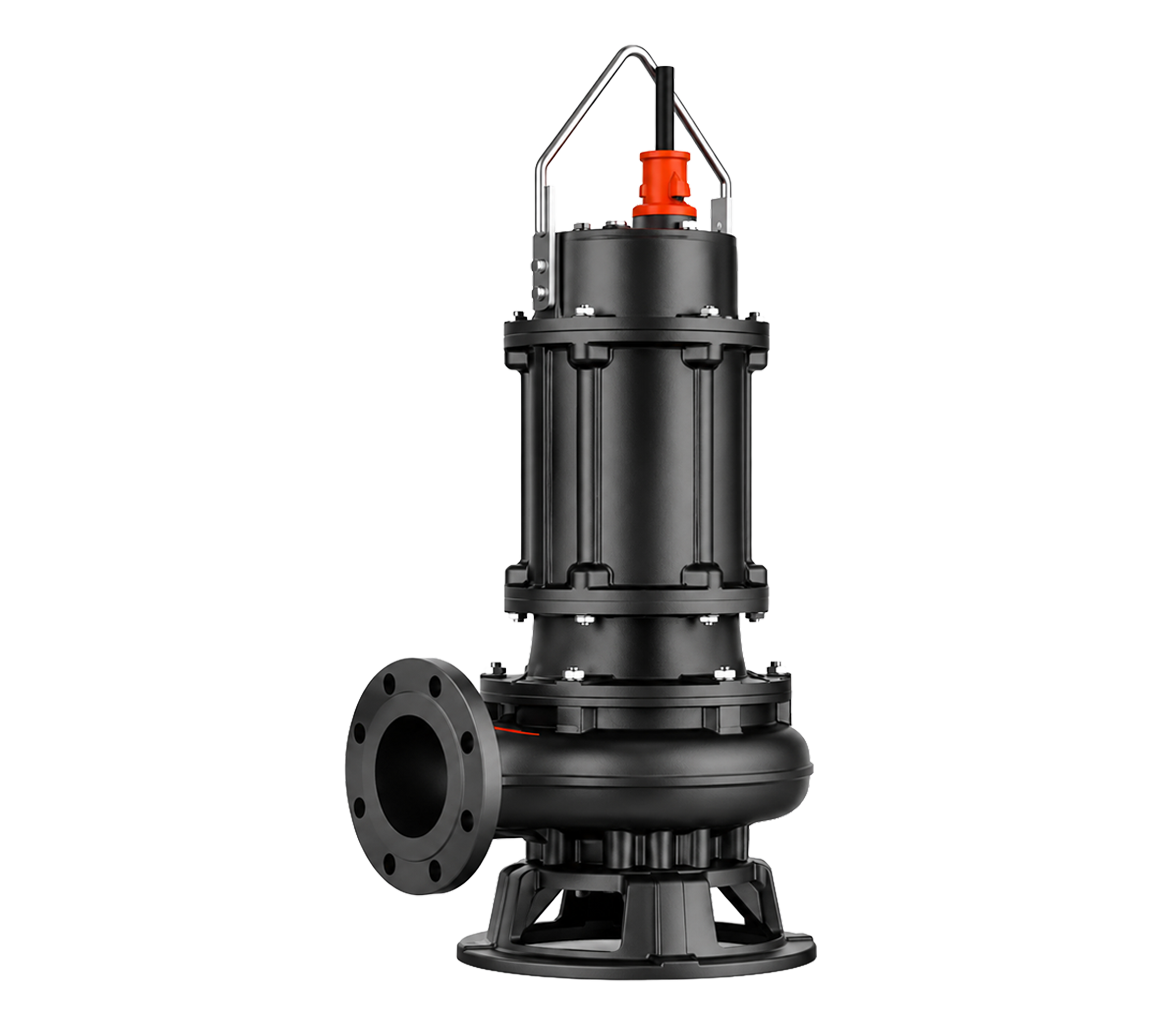

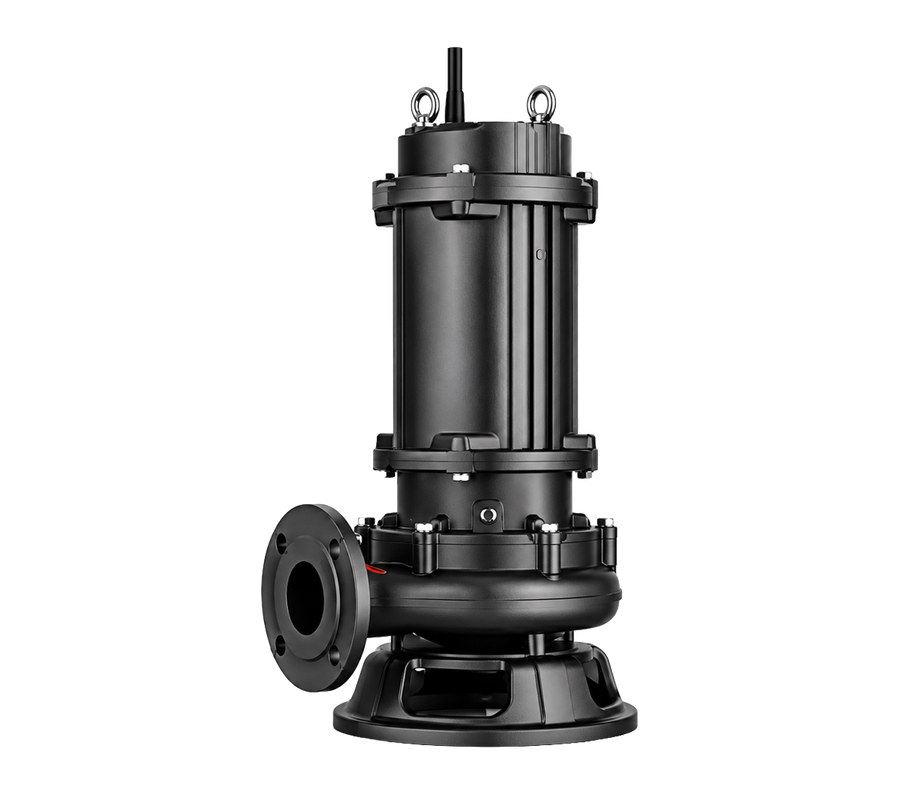

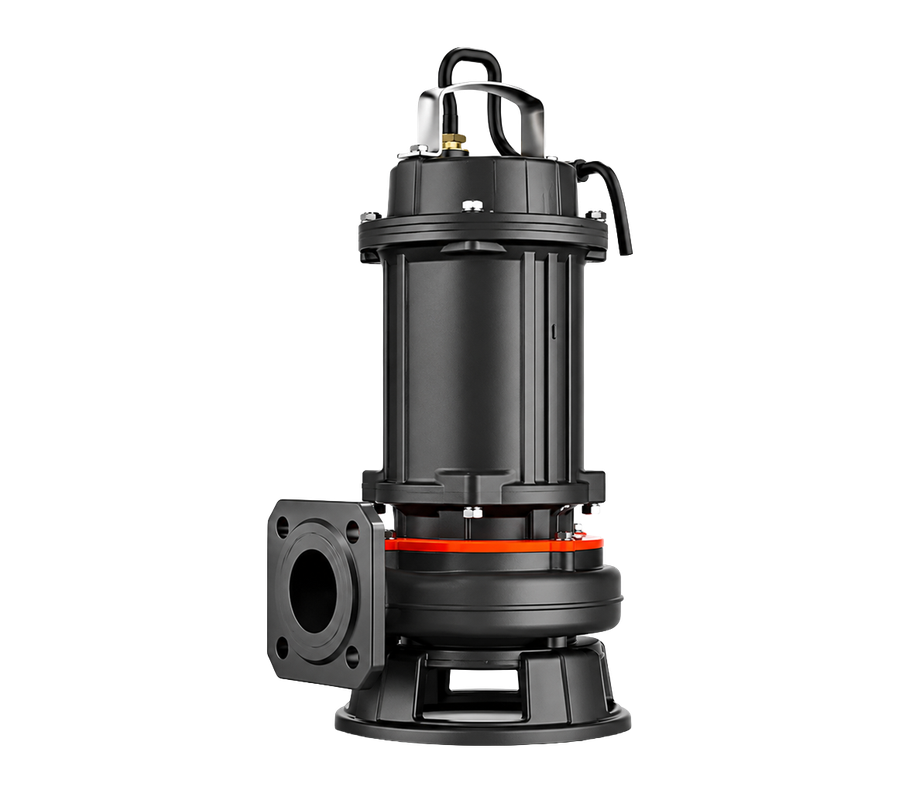

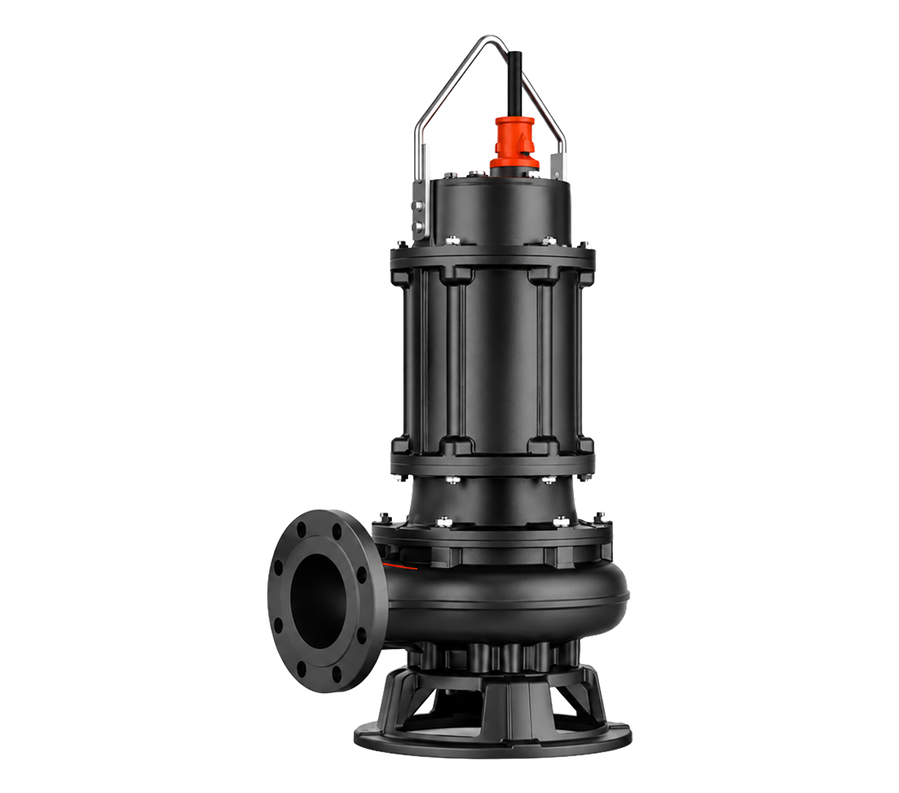

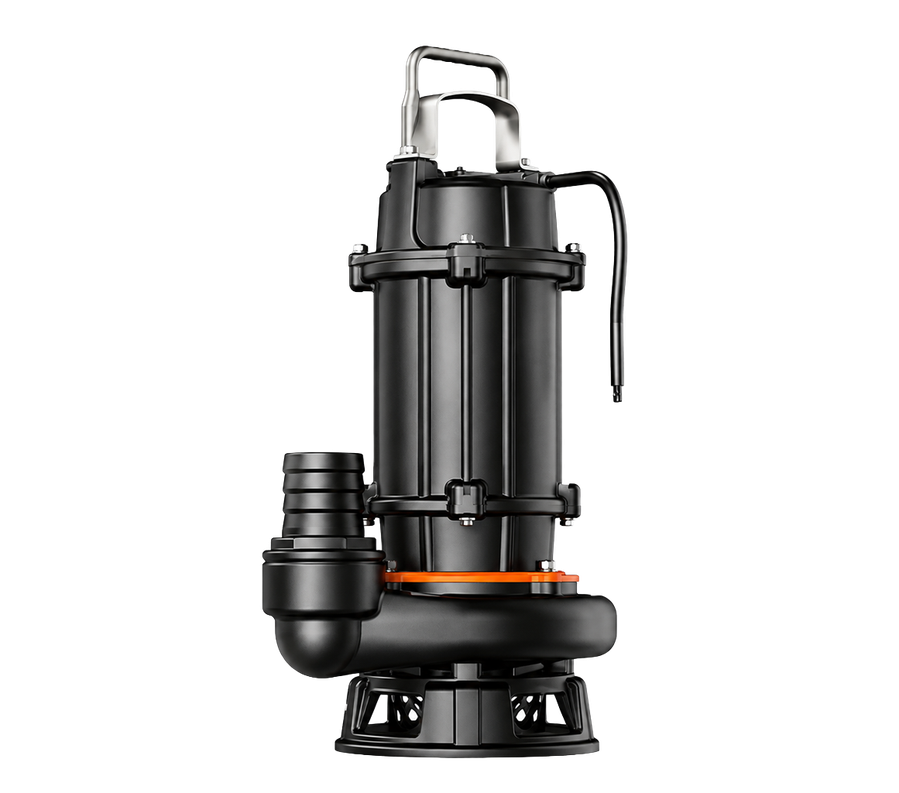

Bomba Sumergible para Aguas Residuales
- Drenaje de aguas residuales en fábricas, sitios de construcción e instalaciones comerciales.
- Sistema de drenaje en plantas de tratamiento de aguas residuales municipales.
- Estación de drenaje en barrios residenciales.
- Proyectos municipales.
- Alta confiabilidad, estabilidad y sistema antiobstrucción.
- Depósitos de metano e irrigación de campos en zonas rurales.
Bomba
- Profundidad máxima de inmersión: 5 m.
- Cuerpo de bomba PN6 o PN10 según potencia.
- Longitud del cable: 10 m u 8 m según potencia.
- Temperatura máxima del líquido: hasta 40 °C.
- Permite un diámetro de partícula de 20–80 mm.
Motor
- Bobinado de cobre, clase de aislamiento F.
- Protección IP68.
- Conexión en estrella o triángulo según potencia.
El nombre de cada modelo codifica sus características principales. Tomando como ejemplo 65 WQ D 15-10-1.1(M)(A)(/4), cada segmento se interpreta así:
| Segmento | Significado |
|---|---|
| 65 | Diámetro de salida, en milímetros. |
| WQ | Bomba sumergible para aguas residuales. |
| D | Alimentación monofásica. Su ausencia indica alimentación trifásica. |
| 15 | Caudal, en m³/h. |
| 10 | Altura o cabeza de bombeo, en metros. |
| 1.1 | Potencia del motor, en kW. |
| (M) | Cuerpo de la bomba roscado, opcional en potencias de 0,25 a 2,2 kW. |
| (A) | Funcionamiento automático con interruptor de flotador, para potencias ≤ 1,1 kW. |
| (/4) | Motor de cuatro polos. Su ausencia indica motor de dos polos. |
¿Qué es una bomba sumergible para aguas residuales?
Una bomba sumergible opera completamente dentro del líquido que bombea, a diferencia de una bomba centrífuga de succión externa. El motor y la etapa hidráulica forman un solo conjunto sellado con protección IP68, y el impulsor está diseñado con canales anchos que permiten el paso de sólidos y fibras sin obstruirse, algo que una bomba convencional no tolera.
Esa capacidad de manejar partículas de 20 a 80 mm es lo que define a la serie WQ frente a una bomba de agua limpia: el agua residual arrastra sólidos, y el diseño del impulsor absorbe esa carga sin bloquearse.
Cuándo elegir la serie WQ
La serie WQ es la opción adecuada para drenaje de aguas residuales con sólidos en suspensión: estaciones de bombeo municipales, fosas de drenaje en construcción, sistemas de alcantarillado residencial y depósitos de aguas de proceso industrial. No está diseñada para líquidos abrasivos concentrados, químicos agresivos ni temperaturas por encima de 40 °C; para esos casos se requiere una bomba de materiales especiales.
Respaldo de Ingeniería SAE
Ingeniería SAE distribuye la línea WQ en Colombia con soporte técnico para la selección del modelo según caudal, altura de bombeo y condiciones del sitio. Contamos con repuestos y servicio de mantenimiento para mantener el sistema de drenaje operando sin interrupciones.
¿Cómo se interpreta el código de identificación de una bomba WQ?
Cada segmento describe una característica: el número inicial es el diámetro de salida en mm, WQ identifica la línea, la letra D indica alimentación monofásica (su ausencia indica trifásica), los dos números siguientes son caudal en m³/h y altura en metros, el número decimal es la potencia en kW, y los sufijos entre paréntesis indican cuerpo roscado (M), arranque automático con flotador (A) y motor de cuatro polos (/4).
¿Qué profundidad máxima soporta la bomba WQ?
5 metros de inmersión máxima. Superar ese límite compromete el sello mecánico y la presión que puede soportar el cable de alimentación.
¿Qué tamaño de sólidos puede manejar sin obstruirse?
Partículas de 20 a 80 mm de diámetro, según el modelo y la potencia. Ese rango es lo que la hace adecuada para aguas residuales con sólidos, a diferencia de una bomba centrífuga convencional.
¿La bomba WQ es monofásica o trifásica?
Ambas están disponibles. La letra D en el código indica monofásica; su ausencia indica trifásica, con conexión en estrella o en triángulo según la potencia.
¿Qué protección tiene el motor contra el agua?
Protección IP68, el máximo grado de estanqueidad de la escala, certificado para inmersión continua. El bobinado es de cobre con aislamiento clase F, apto hasta 40 °C.
