Bombas de vacío de anillo líquido Nash
Pequeña capacidad · Capacidad media · Gran capacidad · Dos etapas
Ingeniería SAE es Distribuidor Autorizado de Nash, fabricante de bombas de vacío de anillo líquido del grupo Ingersoll Rand. La línea Nash se organiza como la clasifica el fabricante: pequeña capacidad, capacidad media, gran capacidad y dos etapas, con 14 series que van de 75 a 39.000 m³/h y vacío hasta 28 mbar abs según la serie. Los datos de cada serie son los que publica Nash.
¿Qué es una bomba de vacío de anillo líquido y cómo funciona?
Un impulsor gira de forma excéntrica dentro de una carcasa cilíndrica parcialmente llena de líquido de sello, generalmente agua. La fuerza centrífuga forma un anillo de líquido que sigue la forma de la carcasa, creando cámaras de volumen variable entre los álabes del impulsor. Estas cámaras aspiran el aire por la succión y lo comprimen antes de expulsarlo por la descarga, generando el vacío en el sistema conectado.
Aspiración
El aire ingresa por la succión hacia las cámaras formadas entre el impulsor y el anillo de líquido.
Compresión
El giro excéntrico del impulsor reduce el volumen de cada cámara, comprimiendo el aire atrapado.
Descarga
El aire comprimido sale por la descarga, generando el vacío requerido en el sistema conectado.
Líneas disponibles — Nash
-

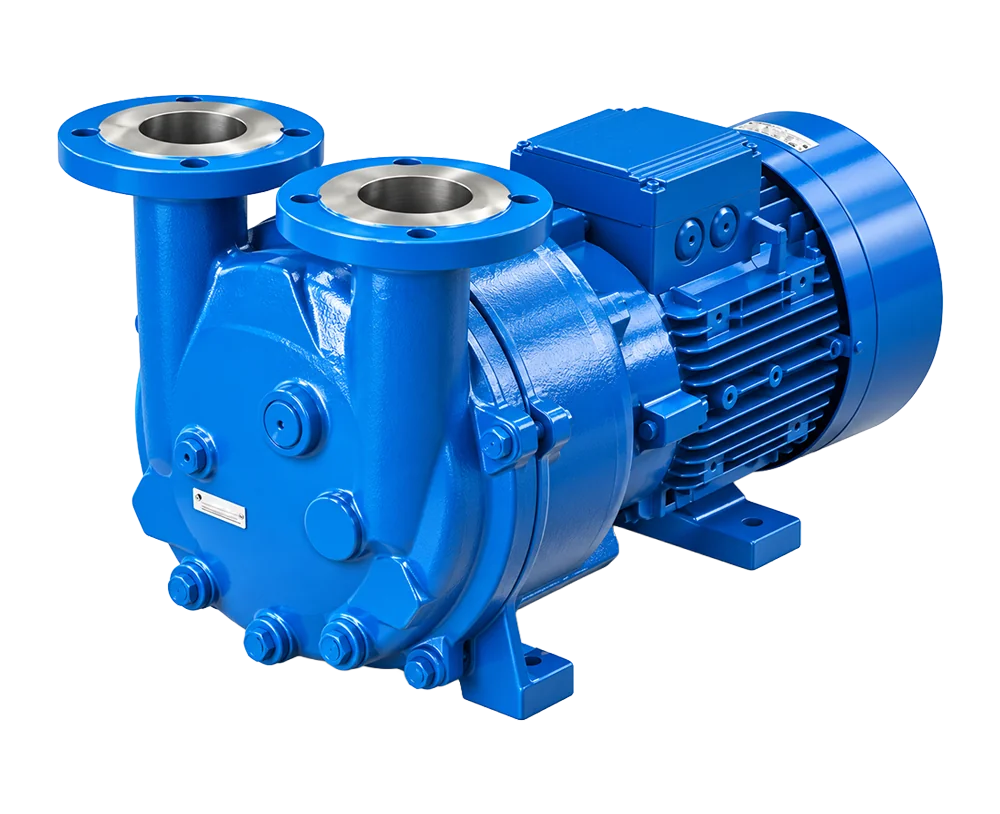

Pequeña capacidad (hasta 500 m³/h)
2BV5, 2BV6, 2BM1, 2BM5 · de 75 a 1.400 m³/h y vacío hasta 33 mbar abs.
-
Capacidad media (hasta 3000 m³/h)
2BE1, SC, Vectra GL, Vectra XL · de 100 a 22.500 m³/h y vacío hasta 33 mbar abs.
-

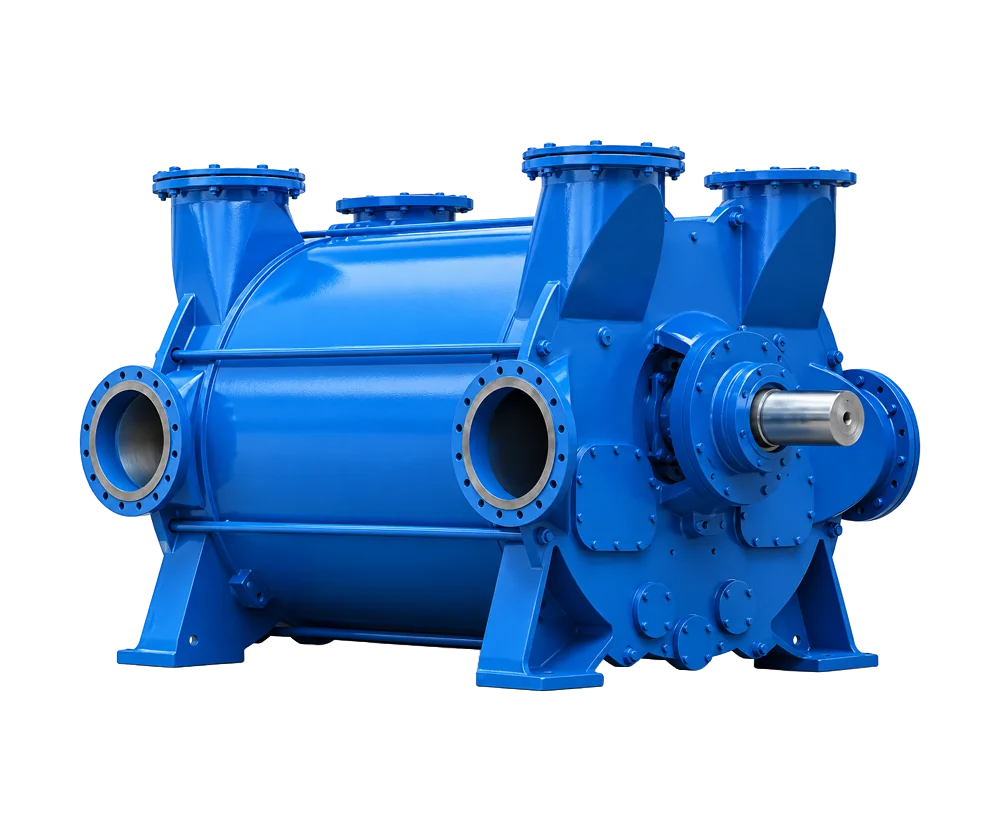

Gran capacidad (hasta 39 000 m³/h)
2BE4, CL, 905, P2620 · de 240 a 39.000 m³/h y vacío hasta 100 mbar abs.
-

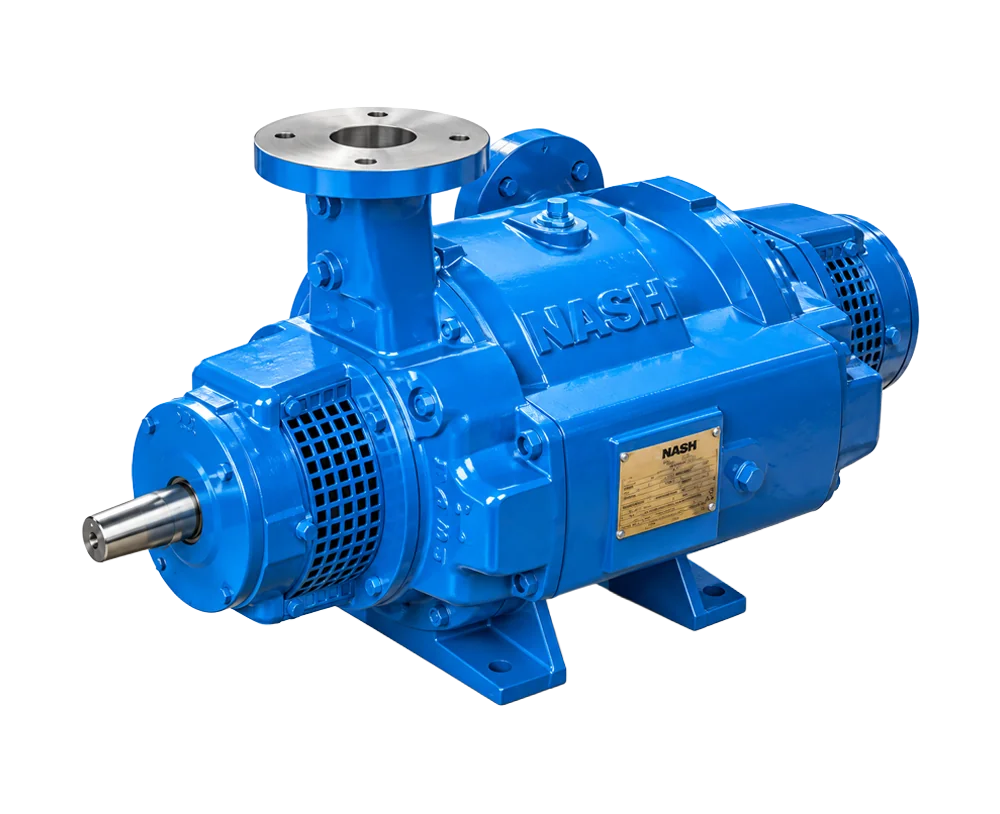

Bombas de vacío de dos etapas
TC, AT · de 170 a 4.750 m³/h y vacío hasta 28 mbar abs.
Ingeniería SAE es Distribuidor Autorizado de Nash y acompaña la selección del equipo y la puesta en marcha. Datos técnicos según el catálogo oficial de Nash.
Comparativa de líneas de anillo líquido Nash
La línea se elige por el caudal y el nivel de vacío del proceso. Esta tabla resume los datos que publica el fabricante.
| Línea | Caudal | Vacío máximo | Series |
|---|---|---|---|
| Pequeña capacidadNash | 75 a 1.400 m³/h | 33 mbar abs | 2BV5 · 2BV6 · 2BM1 · 2BM5 |
| Capacidad mediaNash | 100 a 22.500 m³/h | 33 mbar abs | 2BE1 · SC · Vectra GL · Vectra XL |
| Gran capacidadNash | 240 a 39.000 m³/h | 100 mbar abs | 2BE4 · CL · 905 · P2620 |
| Bombas de vacío de dos etapasNash | 170 a 4.750 m³/h | 28 mbar abs | TC · AT |
Datos del fabricante: Nash publica sus valores para aire saturado al 100 %, agua de sello a 15,5 °C y succión a 20 °C. La selección final del modelo la confirma el ingeniero.
Preguntas frecuentes sobre bombas de vacío Nash
Respuestas directas a las consultas más comunes que recibe nuestro equipo de ingeniería.
¿Qué bombas de vacío Nash ofrece Ingeniería SAE?
Ingeniería SAE, Distribuidor Autorizado de Nash, presenta 14 series de bombas de vacío de anillo líquido Nash en cuatro líneas: pequeña capacidad (2BV5, 2BV6, 2BM1 y 2BM5), capacidad media (2BE1, SC, Vectra GL y Vectra XL), gran capacidad (2BE4, CL, 905 y P2620) y dos etapas (TC y AT).
¿Qué caudal y qué vacío alcanzan las bombas de vacío Nash?
Según los datos del fabricante, las series Nash van de 75 m³/h (2BM5) a 39.000 m³/h (P2620). Las series de dos etapas TC y AT llegan hasta 28 mbar abs; la mayoría de las series de una etapa llegan hasta 33 mbar abs, y las de gran capacidad, entre 100 y 160 mbar abs.
¿Cómo se elige la serie Nash adecuada?
La serie se elige con el caudal de gas que hay que evacuar, el nivel de vacío del proceso, el líquido de sellado y los materiales que exige el gas. Ingeniería SAE confirma la selección con los datos del proceso y presta acompañamiento en puesta en marcha. El botón «Hablar con un ingeniero» lo comunica con el ingeniero de su zona.
¿Listo para optimizar su operación industrial?
32 años de experiencia diseñando, suministrando y acompañando la puesta en marcha de equipos de vacío, presión y bombeo. Cuéntenos qué necesita y lo asesoramos sin compromiso.
