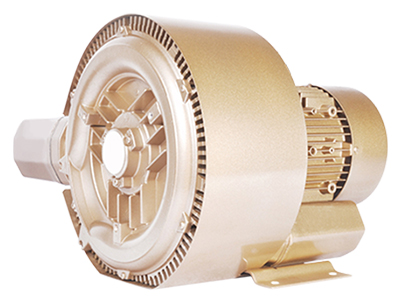

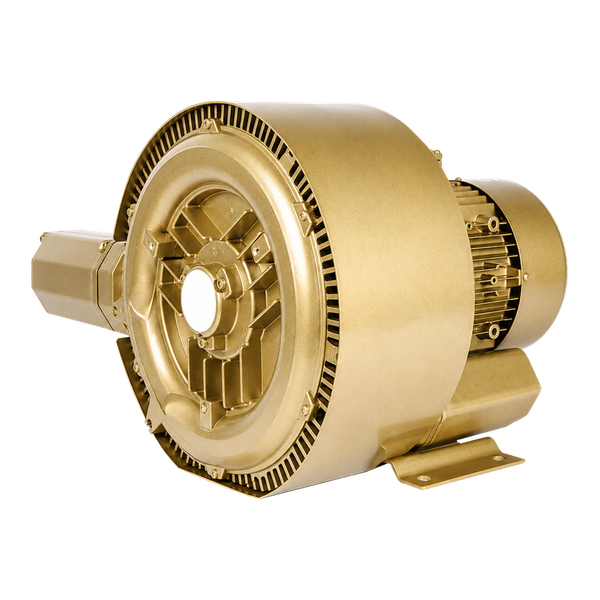

Bomba de Vacío Regenerativa EKZ 103 - 36
EKZ 103 - 36
¿Lo necesita en presión?Soplador regenerativo EKZ 103-36 →
Especificaciones
Caudal103 m³/h
Vacío máximo−250 (mbar)
Presión máxima250 (mbar)
Motor0.83 (kW)
Amperaje3.75 / 2.15 (Amps)
Conexiones1 - 1/4" NPT
EtapasDos
Desempeño

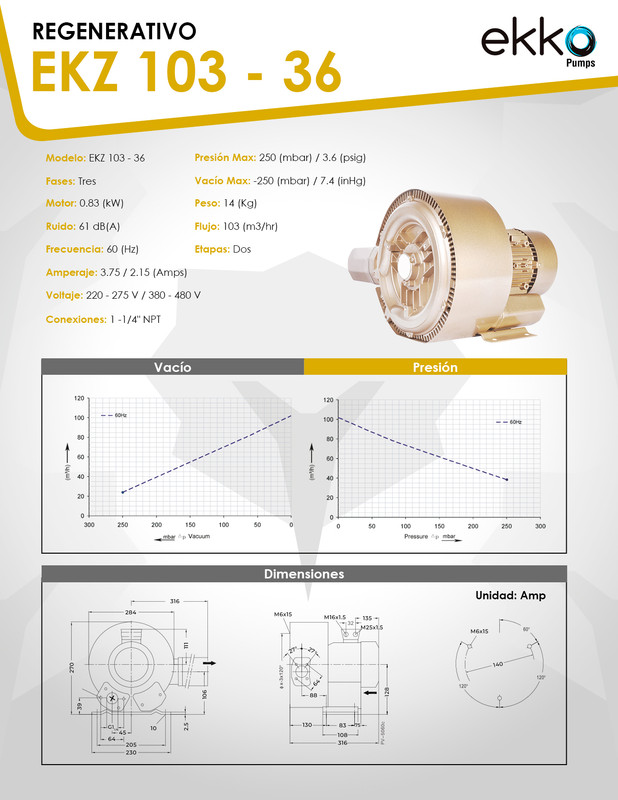

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 103 m³/h de caudal y vacío hasta −250 mbar en dos etapas, el EKZ 103-36 combina caudal alto con un vacío intermedio: cubre estaciones de trabajo exigentes o un grupo pequeño de puntos de consumo.
Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de producción.Empaque y termoformado
Sujeción y formado al vacío en máquinas de envasado de ciclo medio.Mesas de corte CNC
Fijación de tableros y láminas en routers de formato medio.Transporte por succión
Alimentación de gránulos y polvos en tramos cortos.Desaireación
Extracción de aire en procesos de mezcla y llenado.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 103 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −250 mbar el caudal cae a 24 m³/h y a −150 mbar entrega 54 m³/h. Lea su punto de operación, no el máximo.2
Vacío real que necesita el proceso
Mida en el punto de uso. Las fugas en mangueras, acoples y ventosas se descuentan del vacío disponible.3
Ciclo de trabajo
Tolera bien la operación continua, pero no los arranques y paradas frecuentes. Si el proceso es intermitente, evalúe control por variador o válvula de alivio.Si su proceso necesita más vacío o más caudal, la línea de regenerativos Ekko tiene modelos superiores. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
