Bomba de Vacío Regenerativa EKZ 120 - 22 M
EKZ 120 - 22 M
¿Lo necesita en presión?Soplador regenerativo EKZ 120-22 M →
Especificaciones
Caudal120 m³/h
Vacío máximo−130 (mbar)
Presión máxima150 (mbar)
Motor0.62 (kW)
Amperaje8.0 / 4.0 (Amps)
Conexiones1 - 1/4" NPT
EtapasUna
Desempeño

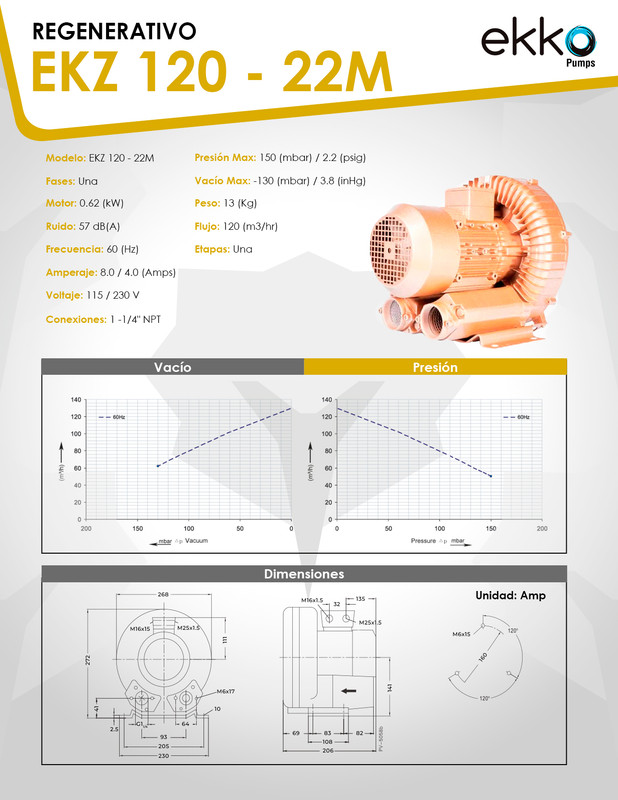

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 120 m³/h de caudal, vacío hasta −130 mbar y motor monofásico de 115/230 V, el EKZ 120-22 M es la opción de mayor caudal para instalaciones sin red trifásica: talleres, comercios y equipos móviles.
Mesas de corte y plotter
Sujeción de textiles, cartón y láminas porosas sobre mesas perforadas.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes livianos en líneas de conversión.Instalaciones monofásicas
Talleres y locales comerciales sin red trifásica, a 115 o 230 V.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 120 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −130 mbar el caudal cae a 55 m³/h y a −100 mbar entrega 72 m³/h. Lea su punto de operación, no el máximo.2
Alimentación eléctrica
Es monofásico: 115 o 230 V y 8.0 / 4.0 A. Verifique que el circuito soporte la corriente de arranque.3
Ciclo de trabajo
Tolera bien la operación continua, pero no los arranques y paradas frecuentes. Si el proceso es intermitente, evalúe control por variador o válvula de alivio.Si dispone de red trifásica, el EKZ 120-23 ofrece una capacidad similar con menor amperaje. Y si necesita más vacío que −130 mbar, la línea EKZ tiene modelos de vacío más profundo. Un ingeniero de SAE le ayuda a elegir.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
