Bomba de Vacío Regenerativa EKZ 120 - 23
EKZ 120 - 23
¿Lo necesita en presión?Soplador regenerativo EKZ 120-23 →
Especificaciones
Caudal120 m³/h
Vacío máximo−150 (mbar)
Presión máxima160 (mbar)
Motor0.5 (kW)
Amperaje2.6 / 1.5 (Amps)
Conexiones1 - 1/4" NPT
EtapasUna
Desempeño

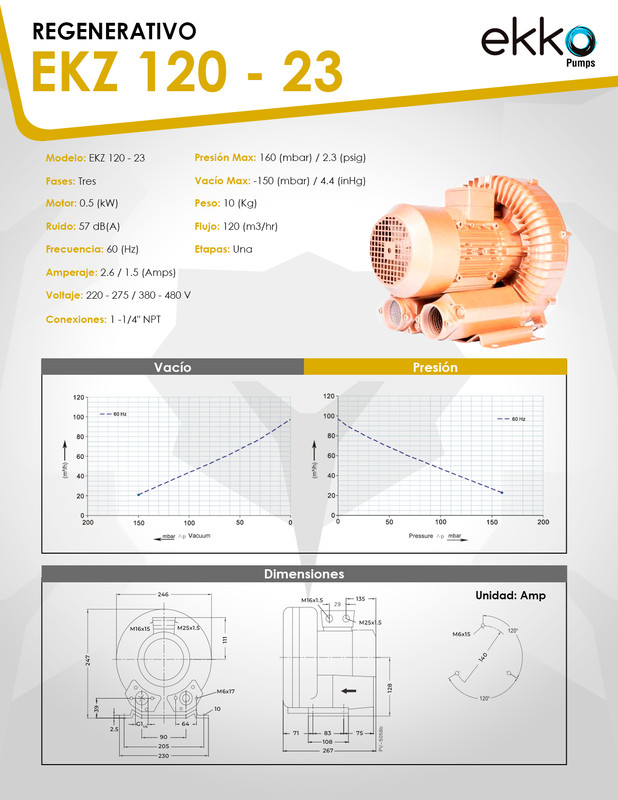

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 120 m³/h de caudal y vacío hasta −150 mbar, el EKZ 120-23 mueve un caudal alto con un motor de apenas 0.5 kW: rinde donde hay que aspirar bastante aire sin exigir un vacío profundo.
Mesas de corte y plotter
Sujeción de textiles, cartón y láminas porosas sobre mesas perforadas.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes livianos en líneas de conversión.Desaireación ligera
Extracción de aire en procesos que no exigen vacío profundo.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 120 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −150 mbar el caudal cae a 26 m³/h y a −100 mbar entrega 54 m³/h. Lea su punto de operación, no el máximo.2
Vacío real que necesita el proceso
Mida en el punto de uso. En superficies porosas, las fugas son parte del diseño: dimensione por caudal.3
Ciclo de trabajo
Tolera bien la operación continua, pero no los arranques y paradas frecuentes. Si el proceso es intermitente, evalúe control por variador o válvula de alivio.Si su proceso necesita más vacío que −150 mbar, la misma línea EKZ tiene modelos de dos etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
