Bomba de Vacío Regenerativa EKZ 130 - 58
EKZ 130 - 58
¿Lo necesita en presión?Soplador regenerativo EKZ 130-58 →
Especificaciones
Caudal130 m³/h
Vacío máximo−300 (mbar)
Presión máxima400 (mbar)
Motor1.5 (kW)
Amperaje5.7 / 3.3 (Amps)
Conexiones1 - 1/4" NPT
EtapasDos
Desempeño

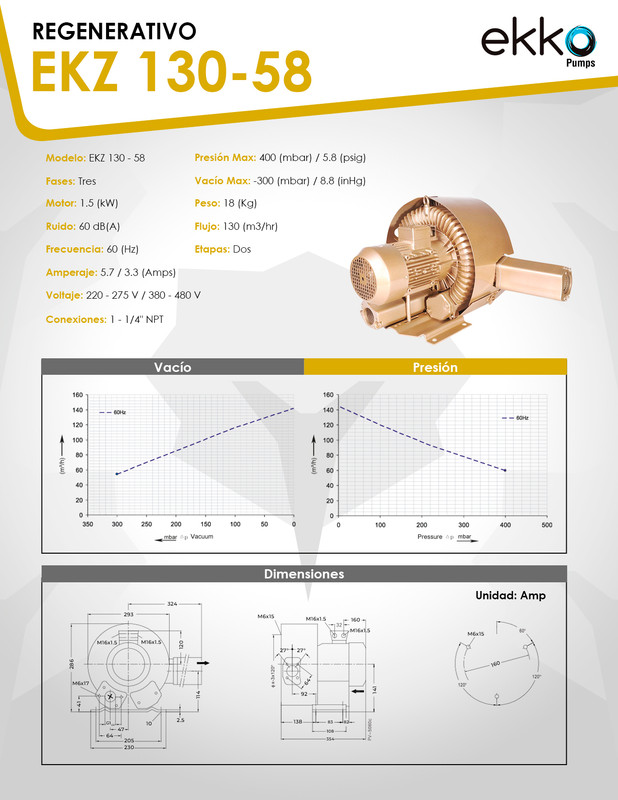

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con vacío hasta −300 mbar y más de 130 m³/h de caudal, el EKZ 130-58 es un regenerativo de dos etapas: llega a un vacío que los de una etapa no alcanzan, sin perder caudal de trabajo.
Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas donde se exige agarre firme.Empaque y termoformado
Sujeción y formado al vacío en máquinas de envasado de ciclo continuo.Mesas de corte CNC
Fijación de tableros y láminas en routers de formato grande.Transporte por succión
Alimentación de gránulos y polvos en tramos de longitud media.Desaireación de procesos
Extracción de aire en mezclas y llenados que exigen vacío sostenido.Selección
Cómo saber si es el equipo correcto
La ficha indica 130 m³/h de caudal nominal, pero el caudal real depende del punto de trabajo. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −300 mbar el caudal cae a 55 m³/h y a −200 mbar entrega 85 m³/h. En vacío cero la curva parte de 142 m³/h. Lea su punto de operación, no el máximo.2
Vacío real que necesita el proceso
Mida en el punto de uso, no en la bomba. La tubería y los accesorios consumen parte del vacío disponible.3
Ciclo de trabajo
Tolera bien la operación continua, pero no los arranques y paradas frecuentes. Si el proceso es intermitente, evalúe control por variador o válvula de alivio.Si su proceso necesita más caudal a este mismo nivel de vacío, la misma línea EKZ tiene modelos de dos etapas de mayor capacidad. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
