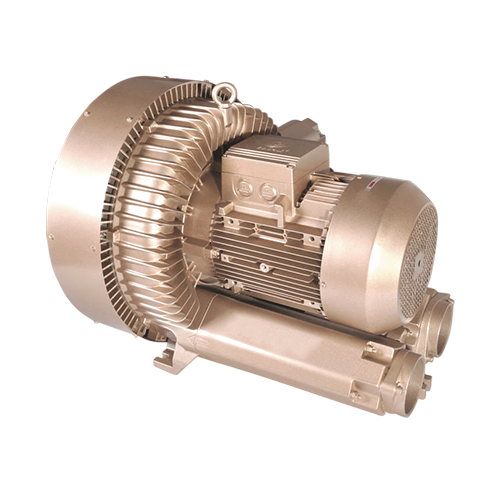

Bomba de Vacío Regenerativa EKZ 1310 - 78
EKZ 1310 - 78
¿Lo necesita en presión?Soplador regenerativo EKZ 1310-78 →
Especificaciones
Caudal1310 m³/h
Vacío máximo−440 (mbar)
Presión máxima540 (mbar)
Motor29.0 (kW)
Amperaje58.2 / 36.5 (Amps)
Conexiones4" NPT
EtapasDos
Desempeño

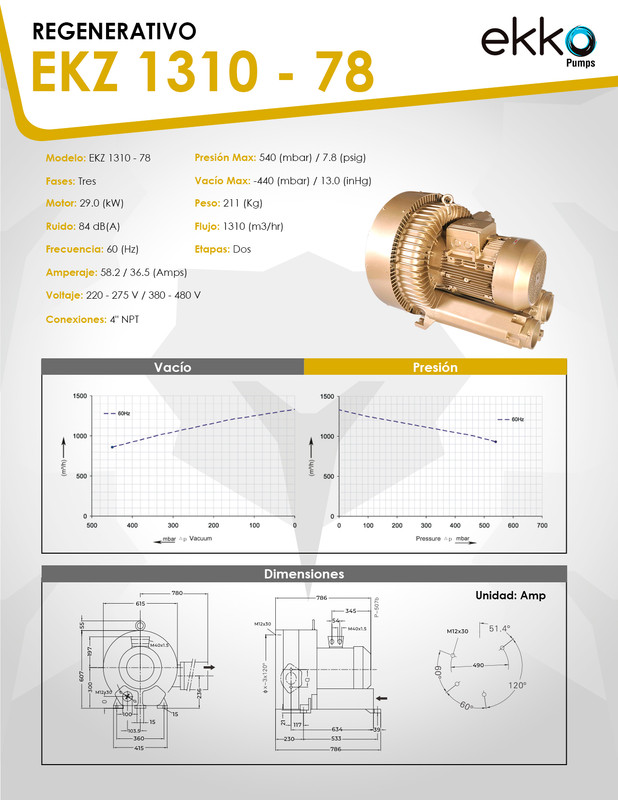

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 1310 m³/h de caudal y vacío hasta −440 mbar, el EKZ 1310-78 es el regenerativo más grande de la línea: 29 kW y dos etapas para instalaciones industriales de gran escala que exigen caudal y vacío al mismo tiempo.
Sistemas centralizados
Red de vacío para plantas completas, con varias líneas de producción simultáneas.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Empaque y termoformado
Sujeción y formado al vacío en máquinas de alta velocidad y ciclo continuo.Transporte por succión
Aspiración de gránulos y polvos en redes largas con múltiples puntos de carga.Desaireación de procesos
Extracción de aire en procesos de gran volumen con vacío alto y sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1310 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −440 mbar el caudal es de 858 m³/h y a −300 mbar entrega 1031 m³/h. Conserva el 65% del caudal en el extremo, con una caída pareja en todo el rango.2
Instalación eléctrica
Son 29.0 kW y 58.2 A a 220-275 V (36.5 A a 380-480 V). A esta potencia el arranque se diseña: variador o arrancador suave, acometida propia, protecciones calculadas y coordinación con el operador de red. Conviene alimentarlo en la tensión alta.3
Ruido, peso y obra civil
Son 84 dB(A) y 211 kg, con conexión de 4" NPT. A ese nivel sonoro el personal requiere protección auditiva si permanece cerca: el equipo va en cuarto de máquinas con tratamiento acústico, sobre base anclada y con ventilación forzada.Es el equipo de mayor capacidad de la línea EKZ. Un proyecto de este tamaño se define con cálculo: un ingeniero de SAE verifica el punto de operación, la instalación eléctrica, el montaje y el control antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
