Bomba de Vacío Regenerativa EKZ 140 - 20
EKZ 140 - 20
¿Lo necesita en presión?Soplador regenerativo EKZ 140-20 →
Especificaciones
Caudal140 m³/h
Vacío máximo−150 (mbar)
Presión máxima140 (mbar)
Motor0.83 (kW)
Amperaje3.75 / 2.15 (Amps)
Conexiones1 - 1/4" NPT
EtapasUna
Desempeño

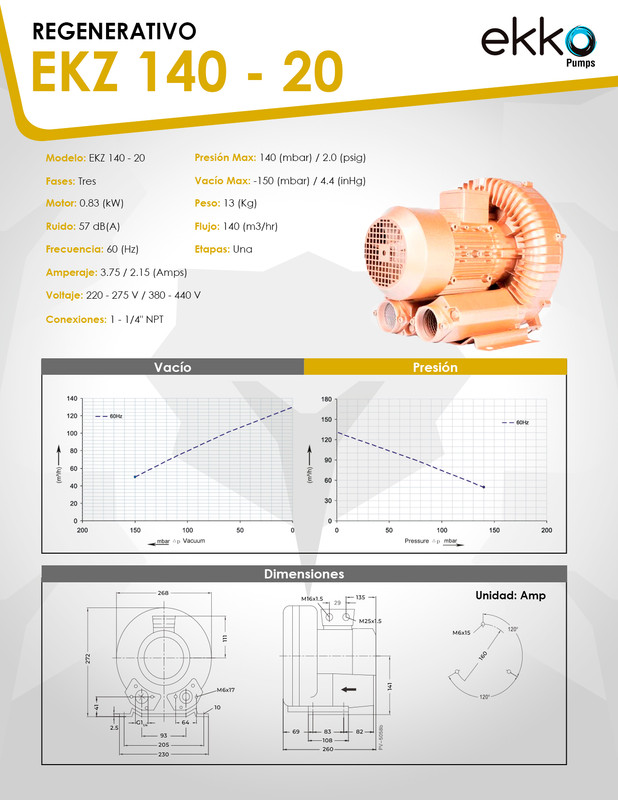

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con cerca de 130 m³/h de caudal y vacío hasta −150 mbar, el EKZ 140-20 es un equipo de mucho aire y vacío moderado: rinde donde hay que mover volumen sin exigir un vacío profundo.
Mesas de corte y plotter
Sujeción de textiles, cartón y láminas porosas sobre mesas perforadas.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes livianos en líneas de conversión.Desaireación ligera
Extracción de aire en procesos que no exigen vacío profundo.Selección
Cómo saber si es el equipo correcto
La ficha indica 140 m³/h de caudal nominal, pero el caudal real depende del punto de trabajo. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −150 mbar el caudal cae a 50 m³/h y a −100 mbar entrega 80 m³/h. En vacío cero la curva parte de 130 m³/h. Lea su punto de operación, no el máximo.2
Vacío real que necesita el proceso
Mida en el punto de uso. En superficies porosas, las fugas son parte del diseño: dimensione por caudal.3
Ciclo de trabajo
Tolera bien la operación continua, pero no los arranques y paradas frecuentes. Si el proceso es intermitente, evalúe control por variador o válvula de alivio.Si su proceso necesita más vacío que −150 mbar, la misma línea EKZ tiene modelos de dos etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
