Bomba de Vacío Regenerativa EKZ 145 - 70
EKZ 145 - 70
¿Lo necesita en presión?Soplador regenerativo EKZ 145-70 →
Especificaciones
Caudal145 m³/h
Vacío máximo−360 (mbar)
Presión máxima480 (mbar)
Motor2.55 (kW)
Amperaje11.2 / 6.5 (Amps)
Conexiones1 - 1/4" NPT
EtapasUna
Desempeño

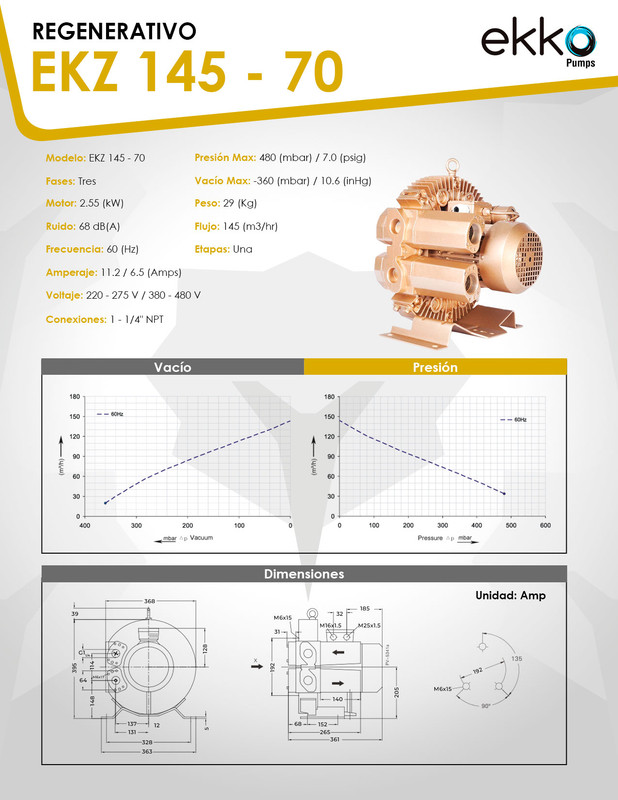

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 145 m³/h de caudal y vacío hasta −360 mbar, el EKZ 145-70 es el regenerativo de vacío más profundo de la familia 145. También el más potente y el más ruidoso: 2.55 kW y 68 dB(A).
Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas con agarre firme y seguro.Empaque y termoformado
Sujeción y formado al vacío en máquinas de envasado de ciclo rápido.Mesas de corte CNC
Fijación de tableros y láminas en routers de formato grande.Transporte por succión
Alimentación de gránulos y polvos en tramos de longitud media.Desaireación de procesos
Extracción de aire en mezclas y llenados que exigen vacío sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 145 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −360 mbar el caudal cae a 20 m³/h y a −250 mbar entrega 67 m³/h. Cerca del vacío máximo la curva cae rápido: no dimensione en ese extremo.2
Vacío real que necesita el proceso
Mida en el punto de uso, no en la bomba. La tubería y los accesorios consumen parte del vacío disponible.3
Ruido y ubicación
Son 68 dB(A). Si el equipo queda cerca de puestos de trabajo, prevea gabinete acústico o instálelo en cuarto de máquinas.Es el modelo de vacío más profundo de la familia 145. Si su proceso necesita más caudal a este mismo nivel de vacío, la línea EKZ tiene modelos de mayor capacidad. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
