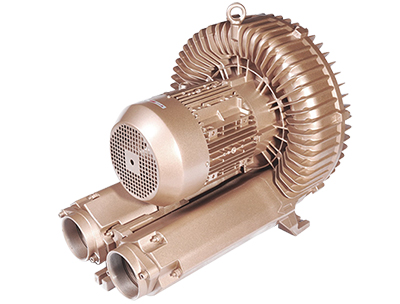

Bomba de Vacío Regenerativa EKZ 1650 - 22
EKZ 1650 - 22
¿Lo necesita en presión?Soplador regenerativo EKZ 1650-22 →
Especificaciones
Caudal1650 m³/h
Vacío máximo−150 (mbar)
Presión máxima150 (mbar)
Motor14.5 (kW)
Amperaje40.0 / 23.2 (Amps)
Conexiones4" NPT
EtapasUna
Desempeño

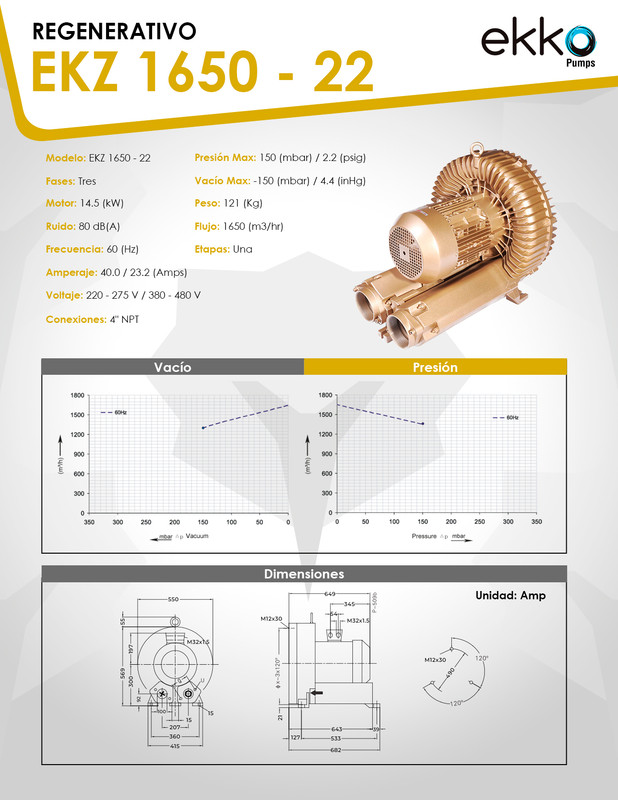

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 1650 m³/h de caudal, el EKZ 1650-22 es el equipo de mayor volumen de aire de toda la línea: casi medio metro cúbico por segundo. Su rango de vacío es corto —hasta −150 mbar—, pero en él no lo iguala nadie.
Mesas de corte de gran formato
Sujeción de textiles, cartón y láminas porosas en instalaciones con varios puestos simultáneos.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes en líneas de gran ancho con múltiples puntos.Desaireación ligera
Extracción de aire en procesos de muy alto volumen que no exigen vacío profundo.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 1650 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −150 mbar el caudal es de 1307 m³/h y a −100 mbar entrega 1430 m³/h. Conserva el 79% del caudal en el extremo: dentro de su rango es muy estable.2
Vacío real que necesita el proceso
Este equipo se agota a −150 mbar. Si su proceso exige más, no es el modelo por mucho caudal que ofrezca: mida el vacío en el punto de uso antes de especificar.3
Red, instalación eléctrica y ruido
La conexión es de 4" NPT y el equipo mueve 1650 m³/h: la red se diseña para ese diámetro, no se reduce. Son 14.5 kW y 40.0 A a 220-275 V (23.2 A a 380-480 V) —acometida dedicada y arrancador suave o variador—, más 121 kg y 80 dB(A): base anclada y cuarto de máquinas con tratamiento acústico.Es el equipo de mayor caudal de la línea EKZ. Un proyecto de este tamaño se define con cálculo: un ingeniero de SAE verifica el punto de operación, el diseño de la red, la instalación eléctrica y el montaje antes de especificarlo.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
