Bomba de Vacío Regenerativa EKZ 175 - 27 M
EKZ 175 - 27 M
¿Lo necesita en presión?Soplador regenerativo EKZ 175-27 M →
Especificaciones
Caudal175 m³/h
Vacío máximo−180 (mbar)
Presión máxima190 (mbar)
Motor1.3 (kW)
Amperaje5.7 / 3.3 (Amps)
Conexiones1 - 1/2" NPT
EtapasUna
Desempeño

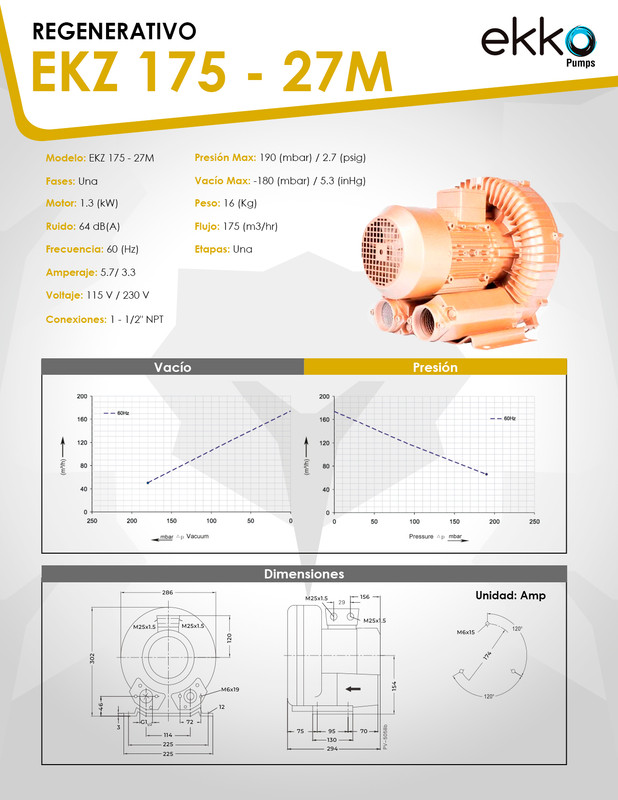

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 175 m³/h de caudal, vacío hasta −180 mbar y motor monofásico de 115/230 V, el EKZ 175-27 M es el regenerativo de mayor caudal que se conecta a una red monofásica: mucho aire, vacío moderado.
Mesas de corte y plotter
Sujeción de textiles, cartón y láminas porosas sobre mesas perforadas de gran formato.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes livianos en líneas de conversión.Instalaciones monofásicas
Talleres y locales comerciales sin red trifásica, a 115 o 230 V.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 175 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −180 mbar el caudal cae a 50 m³/h y a −100 mbar entrega 105 m³/h. La caída es fuerte: dimensione por su punto real de operación.2
Alimentación eléctrica
Es monofásico: 115 o 230 V y 5.7 / 3.3 A. Verifique que el circuito soporte la corriente de arranque.3
Conexión y ruido
La conexión es de 1-1/2" NPT, mayor que en los modelos anteriores de la línea: revise el diámetro de su tubería. Y son 64 dB(A): considere la ubicación del equipo.Si su instalación tiene red trifásica, el EKZ 175-32 entrega el mismo caudal con más vacío: llega a −210 mbar en lugar de −180. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
