Bomba de Vacío Regenerativa EKZ 255 - 42
EKZ 255 - 42
¿Lo necesita en presión?Soplador regenerativo EKZ 255-42 →
Especificaciones
Caudal255 m³/h
Vacío máximo−260 (mbar)
Presión máxima290 (mbar)
Motor2.55 (kW)
Amperaje10.0 / 5.8 (Amps)
Conexiones2" NPT
EtapasUna
Desempeño

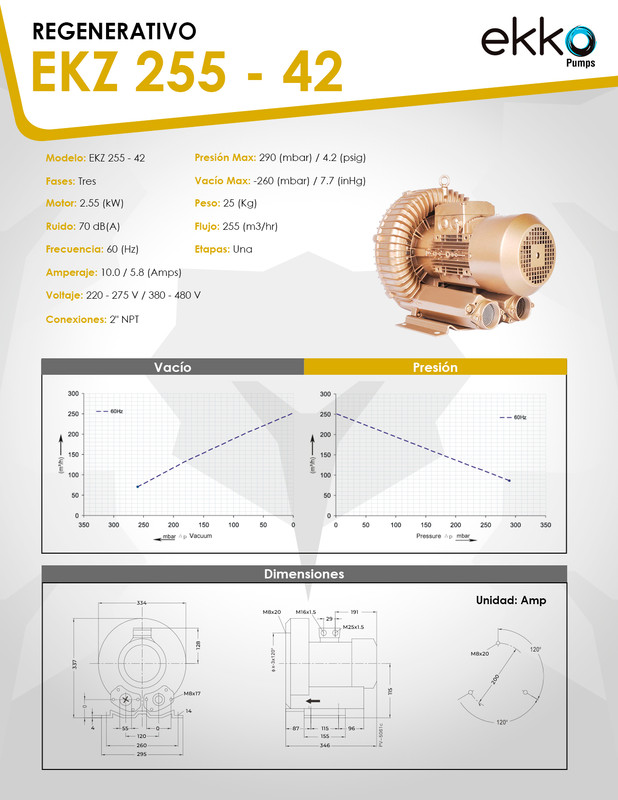

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 255 m³/h de caudal y vacío hasta −260 mbar, el EKZ 255-42 es el regenerativo de una etapa de mayor caudal de la línea: mueve un volumen de aire alto con 2.55 kW y solo 10 A.
Mesas de corte CNC
Fijación de tableros y láminas en routers de gran formato.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de producción.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Transporte por succión
Alimentación de gránulos y polvos con caudal alto.Desaireación de procesos
Extracción de aire en procesos que piden volumen sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 255 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −260 mbar el caudal cae a 71 m³/h y a −150 mbar entrega 153 m³/h. La caída es fuerte en el último tercio: dimensione por su punto real de operación.2
Vacío real que necesita el proceso
Mida en el punto de uso. En superficies porosas, las fugas son parte del diseño: dimensione por caudal.3
Conexión y ruido
La conexión es de 2" NPT, la mayor de la línea: revise el diámetro de su tubería. Y son 70 dB(A): considere la ubicación del equipo.Si su proceso necesita más vacío que −260 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
