Bomba de Vacío Regenerativa EKZ 275 - 70
EKZ 275 - 70
¿Lo necesita en presión?Soplador regenerativo EKZ 275-70 →
Especificaciones
Caudal275 m³/h
Vacío máximo−410 (mbar)
Presión máxima480 (mbar)
Motor4.6 (kW)
Amperaje16.4 / 9.5 (Amps)
Conexiones2" NPT
EtapasDos
Desempeño

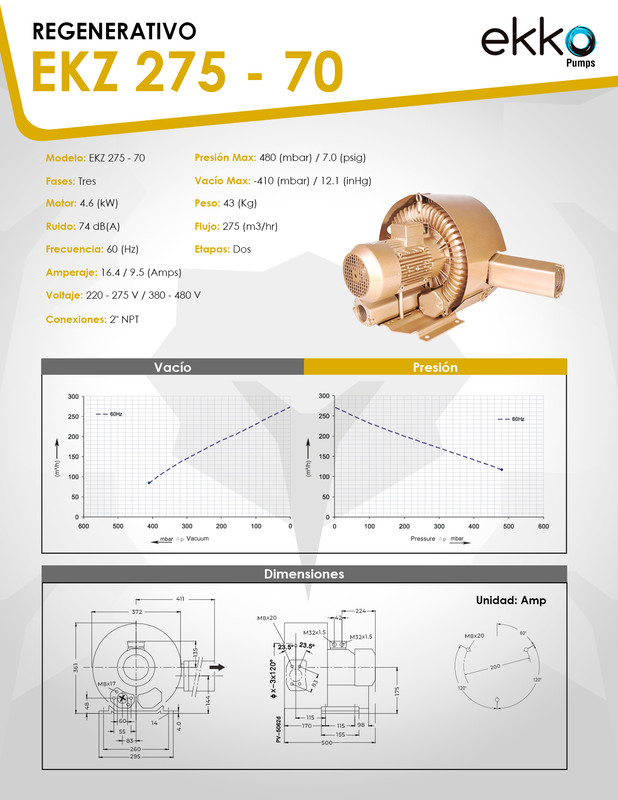

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 275 m³/h de caudal y vacío hasta −410 mbar, el EKZ 275-70 combina caudal alto con vacío profundo: dos etapas y 4.6 kW para procesos que exigen las dos cosas al mismo tiempo.
Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas con agarre firme y seguro.Sistemas centralizados
Red de vacío para varios puestos de trabajo desde un solo equipo.Empaque y termoformado
Sujeción y formado al vacío en máquinas de alta velocidad.Transporte por succión
Aspiración de gránulos y polvos en tramos largos y con carga.Desaireación de procesos
Extracción de aire en mezclas, llenados y moldes que exigen vacío alto.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 275 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −410 mbar el caudal cae a 85 m³/h y a −300 mbar entrega 145 m³/h. La caída se acelera en el último tramo: dimensione por su punto real de operación.2
Alimentación eléctrica
Son 4.6 kW y 16.4 A a 220-275 V. Verifique el calibre del cable y la protección; a esta potencia conviene evaluar arrancador o variador.3
Conexión, ruido e instalación
La conexión es de 2" NPT y son 74 dB(A) y 43 kg. Va en cuarto de máquinas o con gabinete acústico, con espacio para ventilación.Si su proceso necesita más vacío que −410 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
