Bomba de Vacío Regenerativa EKZ 376 - 45
EKZ 376 - 45
¿Lo necesita en presión?Soplador regenerativo EKZ 376-45 →
Especificaciones
Caudal376 m³/h
Vacío máximo−320 (mbar)
Presión máxima310 (mbar)
Motor4.6 (kW)
Amperaje16.4 / 9.5 (Amps)
Conexiones2" NPT
EtapasUna
Desempeño

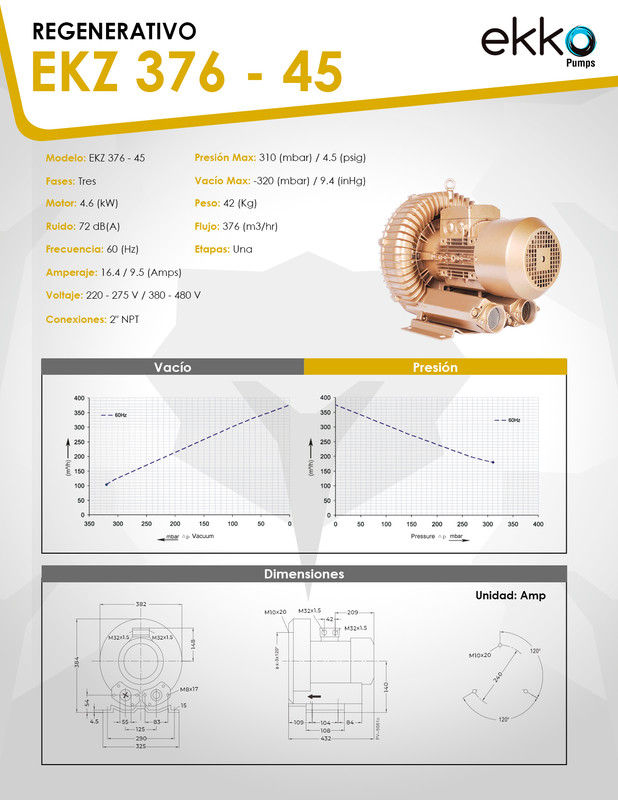

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 376 m³/h de caudal, el EKZ 376-45 es el regenerativo de mayor volumen de aire de una etapa: mueve casi 400 m³/h con 4.6 kW y llega a −320 mbar.
Mesas de corte CNC
Fijación de tableros y láminas en routers de gran formato y mesas múltiples.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Transporte por succión
Aspiración de gránulos y polvos con caudal alto en varios puntos.Desaireación de procesos
Extracción de aire en procesos que exigen gran volumen sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 376 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −320 mbar el caudal cae a 102 m³/h y a −200 mbar entrega 213 m³/h. La caída es fuerte y constante: dimensione por su punto real de operación, no por el catálogo.2
Alimentación eléctrica
Son 4.6 kW y 16.4 A a 220-275 V. Verifique el calibre del cable y la protección; a esta potencia conviene evaluar arrancador o variador.3
Conexión, ruido e instalación
La conexión es de 2" NPT y son 72 dB(A) y 42 kg. Va en cuarto de máquinas o con gabinete acústico, con espacio para ventilación.Si su proceso necesita más vacío que −320 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
