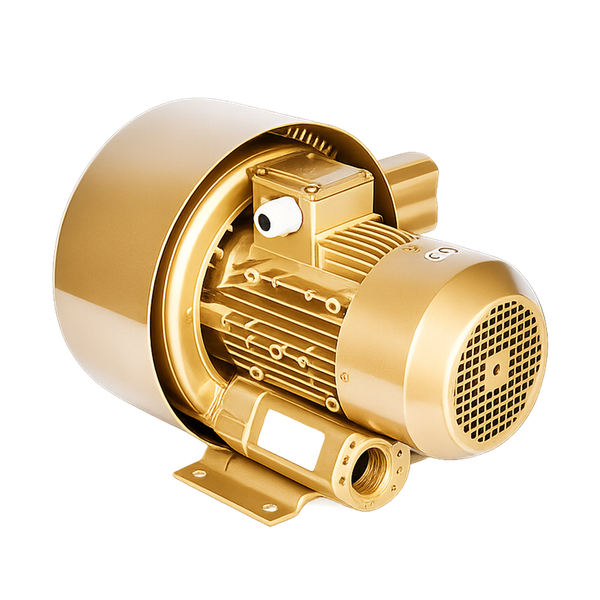

Bomba de Vacío Regenerativa EKZ 385 - 96
EKZ 385 - 96
¿Lo necesita en presión?Soplador regenerativo EKZ 385-96 →
Especificaciones
Caudal385 m³/h
Vacío máximo−460 (mbar)
Presión máxima660 (mbar)
Motor8.6 (kW)
Amperaje30.0 / 17.3 (Amps)
Conexiones2" NPT
EtapasDos
Desempeño

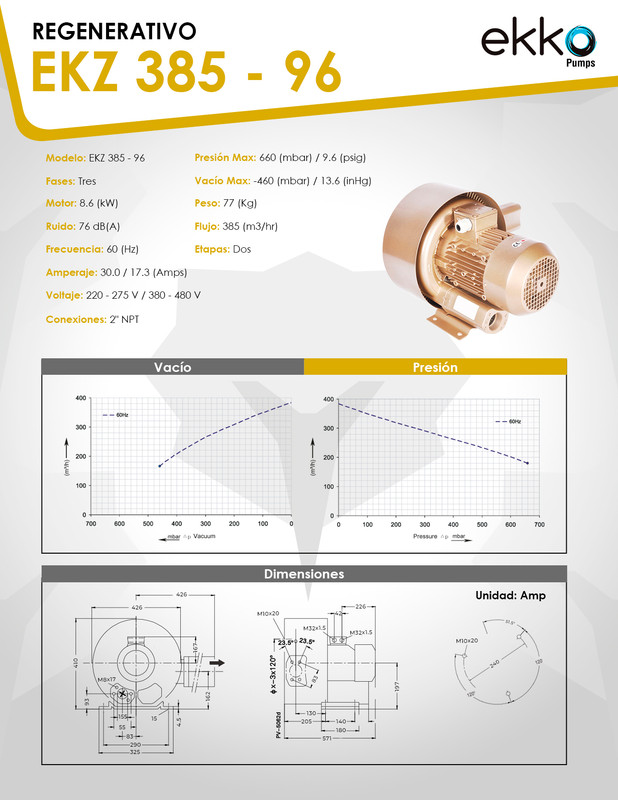

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 385 m³/h de caudal y vacío hasta −460 mbar, el EKZ 385-96 es el regenerativo que más aire mueve a vacío alto: dos etapas y 8.6 kW para procesos exigentes de gran escala.
Sistemas centralizados
Red de vacío para varios puestos o líneas completas desde un solo equipo.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Empaque y termoformado
Sujeción y formado al vacío en máquinas de alta velocidad y ciclo exigente.Transporte por succión
Aspiración de gránulos y polvos en tramos largos y con carga alta.Desaireación de procesos
Extracción de aire en mezclas, llenados y moldes que exigen vacío alto.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 385 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −460 mbar el caudal cae a 165 m³/h y a −300 mbar entrega 267 m³/h. Aun en el extremo conserva el 43% del caudal, más que cualquier otro modelo de vacío profundo de la línea.2
Alimentación eléctrica y arranque
Son 8.6 kW y 30.0 A a 220-275 V. Requiere arrancador suave o variador, protección adecuada y cable dimensionado: no es un equipo para arranque directo en una red débil.3
Instalación y ruido
Son 76 dB(A) y 77 kg. Va anclado en cuarto de máquinas, con espacio para ventilación y mantenimiento, no en zona de trabajo.Si su proceso necesita más vacío que −460 mbar, la misma línea EKZ tiene modelos de tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
