Bomba de Vacío Regenerativa EKZ 500 - 38
EKZ 500 - 38
¿Lo necesita en presión?Soplador regenerativo EKZ 500-38 →
Especificaciones
Caudal500 m³/h
Vacío máximo−260 (mbar)
Presión máxima260 (mbar)
Motor4.6 (kW)
Amperaje16.4 / 9.5 (Amps)
Conexiones2" NPT
EtapasUna
Desempeño

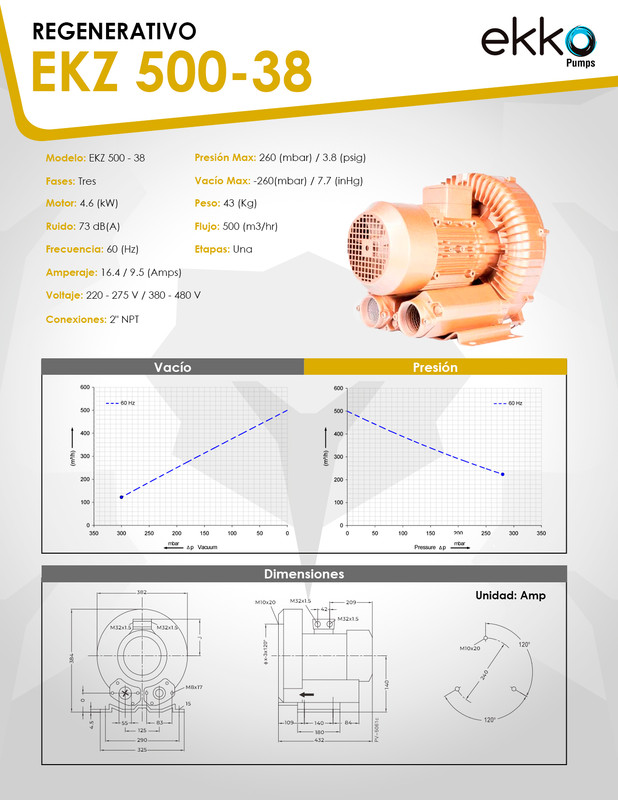

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 500 m³/h de caudal, el EKZ 500-38 es el regenerativo que más aire mueve con un motor mediano: medio metro cúbico por segundo con 4.6 kW, en una sola etapa, hasta −260 mbar.
Mesas de corte CNC
Fijación de tableros y láminas en routers de gran formato y mesas múltiples.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Transporte por succión
Aspiración de gránulos, polvos y recortes en varios puntos a la vez.Desaireación de procesos
Extracción de aire en procesos que exigen gran volumen sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 500 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −260 mbar el caudal cae a 173 m³/h y a −150 mbar entrega 313 m³/h. La curva desciende de forma constante en todo el rango: lea su punto de operación, no el catálogo.2
Alimentación eléctrica
Son 4.6 kW y 16.4 A a 220-275 V. Verifique el calibre del cable y la protección; a esta potencia conviene evaluar arrancador o variador.3
Dimensionamiento de la red
La conexión es de 2" NPT y el equipo mueve 500 m³/h: con ese caudal, una tubería subdimensionada le quita vacío útil antes de llegar al punto de uso. Y son 73 dB(A) y 43 kg: va en cuarto de máquinas.Si su proceso necesita más vacío que −260 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
