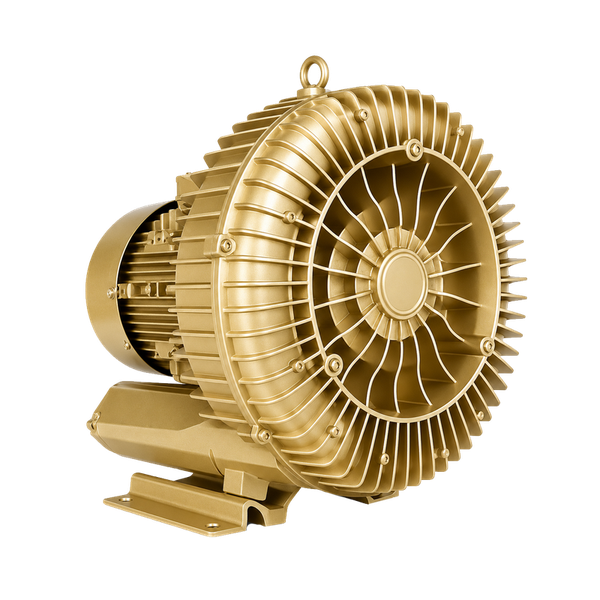

Bomba de Vacío Regenerativa EKZ 620 - 23
EKZ 620 - 23
¿Lo necesita en presión?Soplador regenerativo EKZ 620-23 →
Especificaciones
Caudal620 m³/h
Vacío máximo−160 (mbar)
Presión máxima160 (mbar)
Motor4.6 (kW)
Amperaje16.4 / 9.5 (Amps)
Conexiones2 - 1/2" NPT
EtapasUna
Desempeño

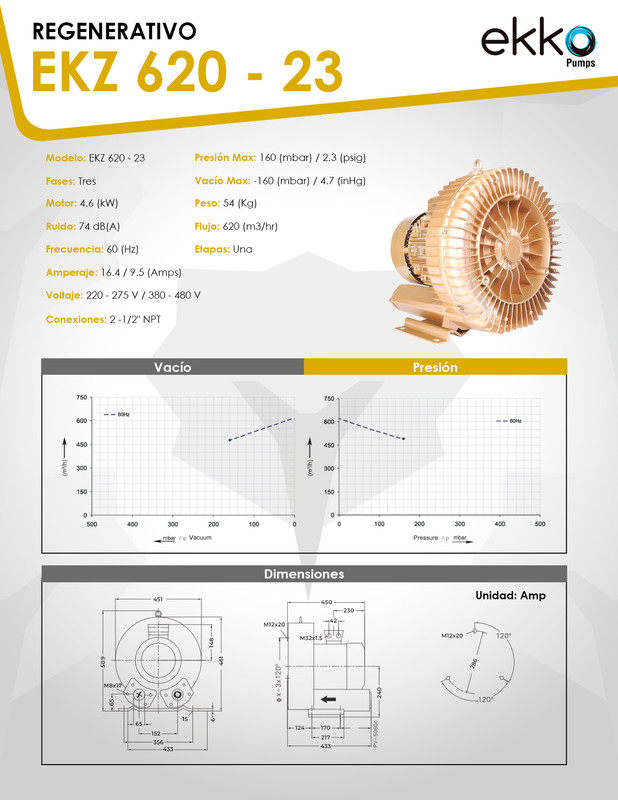

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 620 m³/h de caudal, el EKZ 620-23 es el regenerativo que más aire mueve de la línea con un motor de 4.6 kW. Está diseñado para volumen, no para vacío profundo: llega a −160 mbar.
Mesas de corte y plotter
Sujeción de textiles, cartón y láminas porosas sobre mesas perforadas de gran formato.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes en líneas de gran ancho y varios puntos.Desaireación ligera
Extracción de aire en procesos de gran volumen que no exigen vacío profundo.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 620 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −160 mbar el caudal es de 484 m³/h y a −100 mbar entrega 537 m³/h. Conserva el 78% del caudal en el extremo: dentro de su rango de vacío es muy estable.2
Vacío real que necesita el proceso
Este equipo se agota a −160 mbar. Si su proceso exige más, no es el modelo: mida el vacío en el punto de uso antes de especificar.3
Dimensionamiento de la red
La conexión es de 2-1/2" NPT y el equipo mueve 620 m³/h: con ese caudal, una tubería subdimensionada le quita vacío útil antes de llegar al punto de uso. Son además 74 dB(A) y 54 kg: va en cuarto de máquinas.Si su proceso necesita más vacío que −160 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
