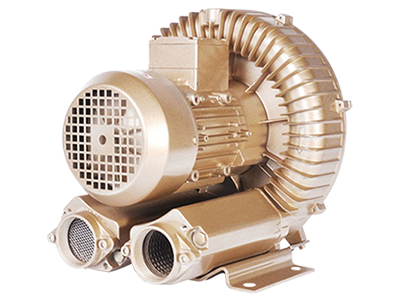

Bomba de Vacío Regenerativa EKZ 620 - 48
EKZ 620 - 48
¿Lo necesita en presión?Soplador regenerativo EKZ 620-48 →
Especificaciones
Caudal620 m³/h
Vacío máximo−360 (mbar)
Presión máxima330 (mbar)
Motor8.6 (kW)
Amperaje30.0 / 17.3 (Amps)
Conexiones2 - 1/2" NPT
EtapasUna
Desempeño

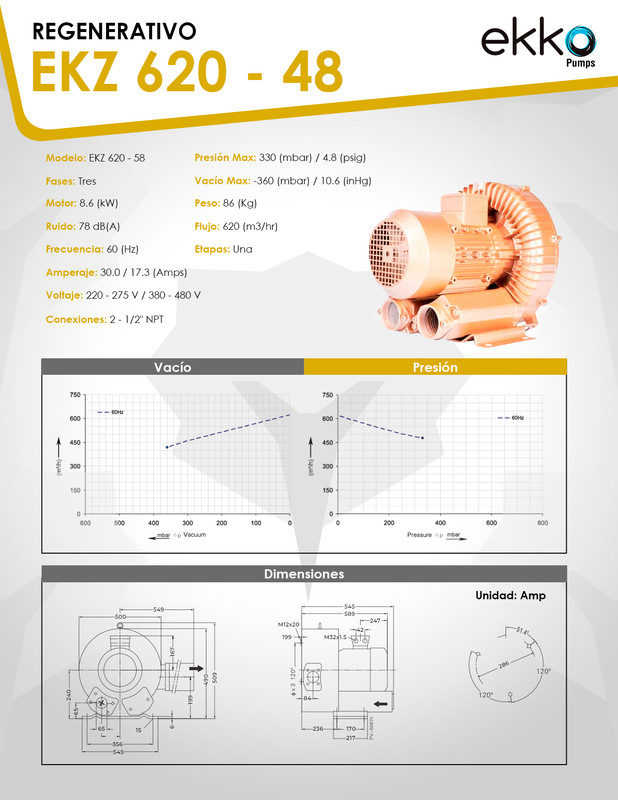

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 620 m³/h de caudal y vacío hasta −360 mbar, el EKZ 620-48 combina el caudal más alto de la línea de una etapa con un vacío de trabajo real: 8.6 kW para mover mucho aire sin quedarse corto de vacío.
Sistemas centralizados
Red de vacío para varias líneas o mesas de gran formato desde un solo equipo.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Transporte por succión
Aspiración de gránulos, polvos y recortes en varios puntos a la vez.Desaireación de procesos
Extracción de aire en procesos de gran volumen con vacío sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 620 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −360 mbar el caudal es de 418 m³/h y a −200 mbar entrega 512 m³/h. Conserva el 67% del caudal en el extremo: es una curva muy estable para su rango.2
Alimentación eléctrica y arranque
Son 8.6 kW y 30.0 A a 220-275 V. Requiere arrancador suave o variador, protección adecuada y cable dimensionado: no es un equipo para arranque directo en una red débil.3
Red, ruido e instalación
La conexión es de 2-1/2" NPT y con 620 m³/h una tubería subdimensionada le quita vacío útil. Son además 78 dB(A) y 86 kg: base anclada y cuarto de máquinas aislado del área de trabajo.Si su proceso necesita más vacío que −360 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
