Bomba de Vacío Regenerativa EKZ 840 - 26
EKZ 840 - 26
¿Lo necesita en presión?Soplador regenerativo EKZ 840-26 →
Especificaciones
Caudal840 m³/h
Vacío máximo−180 (mbar)
Presión máxima180 (mbar)
Motor6.3 (kW)
Amperaje23.0 / 13.3 (Amps)
Conexiones2 - 1/2" NPT
EtapasUna
Desempeño

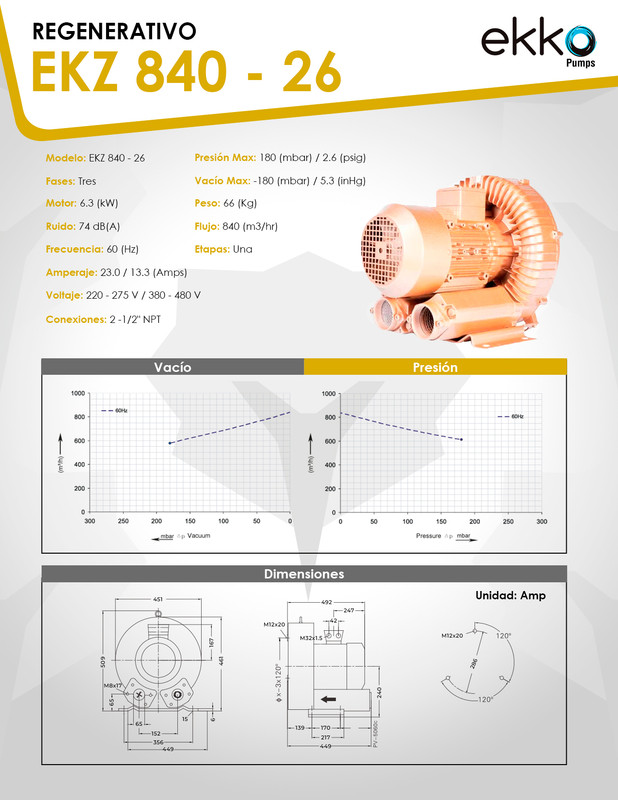

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 840 m³/h de caudal, el EKZ 840-26 es el regenerativo que más aire mueve de la línea. Está hecho para volumen puro, no para vacío: se agota en −180 mbar, pero hasta ahí entrega un caudal que ningún otro modelo alcanza.
Mesas de corte y plotter
Sujeción de textiles, cartón y láminas porosas sobre mesas perforadas de gran formato y varios puestos.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Aspiración de recortes
Retiro de sobrantes y recortes en líneas de gran ancho y varios puntos simultáneos.Desaireación ligera
Extracción de aire en procesos de gran volumen que no exigen vacío profundo.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 840 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −180 mbar el caudal es de 582 m³/h y a −100 mbar entrega 686 m³/h. Conserva el 69% del caudal en el extremo: dentro de su rango es muy estable.2
Vacío real que necesita el proceso
Este equipo se agota a −180 mbar. Si su proceso exige más, no es el modelo por mucho caudal que ofrezca: mida el vacío en el punto de uso antes de especificar.3
Dimensionamiento de la red
La conexión es de 2-1/2" NPT y el equipo mueve 840 m³/h: con ese caudal, la tubería es parte del diseño — una red estrecha le quita vacío útil antes de llegar al punto de uso. Son además 74 dB(A) y 66 kg: base anclada y cuarto de máquinas.Si su proceso necesita más vacío que −180 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
