Bomba de Vacío Regenerativa EKZ 840 - 38
EKZ 840 - 38
¿Lo necesita en presión?Soplador regenerativo EKZ 840-38 →
Especificaciones
Caudal840 m³/h
Vacío máximo−270 (mbar)
Presión máxima260 (mbar)
Motor8.6 (kW)
Amperaje30.0 / 17.3 (Amps)
Conexiones2 - 1/2" NPT
EtapasUna
Desempeño

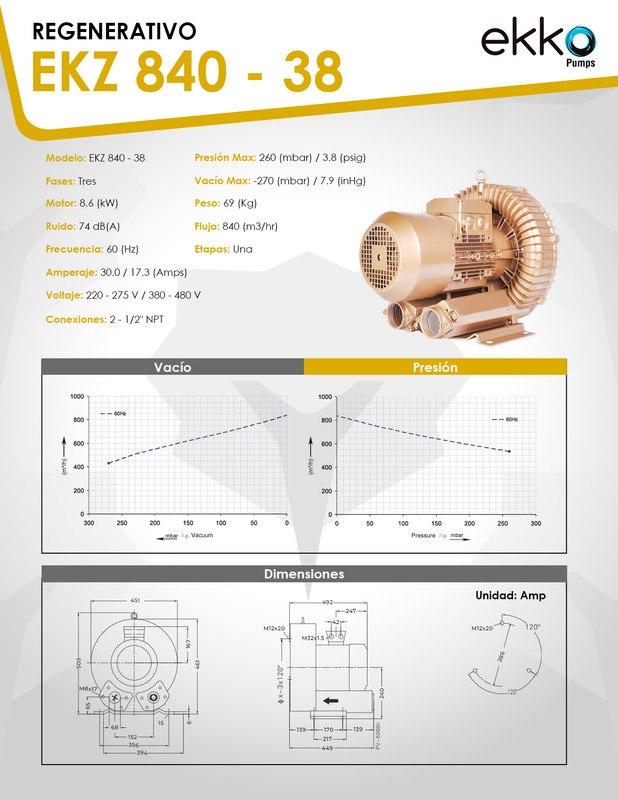

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 840 m³/h de caudal y vacío hasta −270 mbar, el EKZ 840-38 une el mayor caudal de la línea con un vacío de trabajo real: 8.6 kW en una sola etapa para mover mucho aire sin quedarse corto.
Sistemas centralizados
Red de vacío para varias líneas o mesas de gran formato desde un solo equipo.Manipulación con ventosas
Levante de láminas, vidrio y piezas no porosas en líneas de alta producción.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque de alta velocidad.Transporte por succión
Aspiración de gránulos, polvos y recortes en varios puntos simultáneos.Desaireación de procesos
Extracción de aire en procesos de gran volumen con vacío sostenido.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 840 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −270 mbar el caudal es de 432 m³/h y a −150 mbar entrega 623 m³/h. La caída se acelera después de −200 mbar: si su punto de trabajo está en el extremo, dimensione con cuidado.2
Alimentación eléctrica y arranque
Son 8.6 kW y 30.0 A a 220-275 V. Requiere arrancador suave o variador, protección adecuada y cable dimensionado: no es un equipo para arranque directo en una red débil.3
Dimensionamiento de la red
La conexión es de 2-1/2" NPT y el equipo mueve 840 m³/h: con ese caudal, la tubería es parte del diseño — una red estrecha le quita vacío útil antes de llegar al punto de uso. Son además 74 dB(A) y 69 kg: base anclada y cuarto de máquinas.Si su proceso necesita más vacío que −270 mbar, la misma línea EKZ tiene modelos de dos y tres etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
