Bomba de Vacío Regenerativa EKZ 98 - 23
EKZ 98 - 23
¿Lo necesita en presión?Soplador regenerativo EKZ 98-23 →
Especificaciones
Caudal98 m³/h
Vacío máximo−150 (mbar)
Presión máxima160 (mbar)
Motor0.5 (kW)
Amperaje2.6 / 1.5 (Amps)
Conexiones1 - 1/4" NPT
EtapasUna
Desempeño

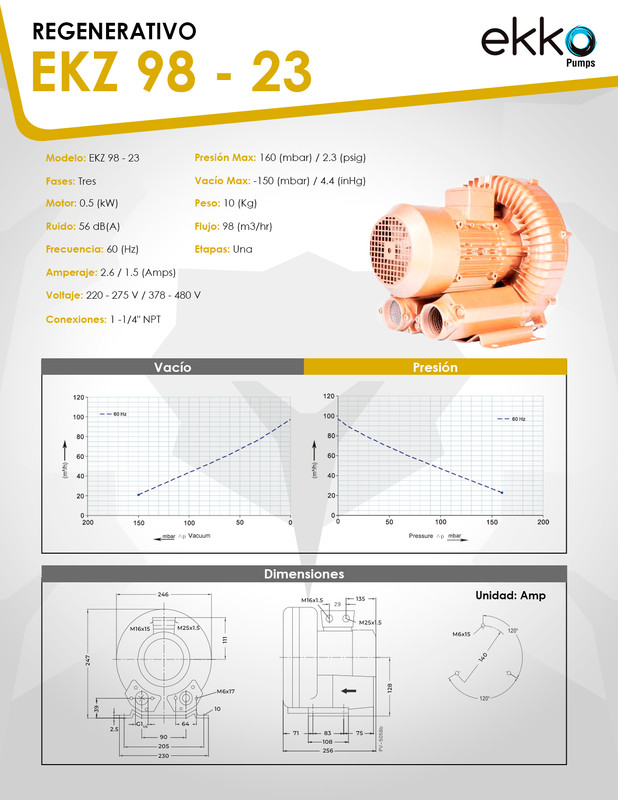

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 98 m³/h de caudal y vacío hasta −150 mbar, el EKZ 98-23 es un equipo de mucho caudal y vacío moderado: rinde donde hay que mover bastante aire sin exigir un vacío profundo.
Mesas de corte y plotter
Sujeción de textiles, cartón y láminas porosas sobre mesas perforadas.Manejo de papel y cartón
Alimentación y separación de hojas en imprenta y empaque.Aspiración de recortes
Retiro de sobrantes y recortes livianos en líneas de conversión.Ventosas de gran área
Manipulación de superficies porosas donde importa el caudal, no el vacío.Desaireación ligera
Extracción de aire en procesos que no exigen vacío profundo.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 98 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −150 mbar el caudal cae a 21 m³/h y a −100 mbar entrega 43 m³/h. Lea su punto de operación, no el máximo.2
Vacío real que necesita el proceso
Mida en el punto de uso. En superficies porosas, las fugas son parte del diseño: dimensione por caudal.3
Ciclo de trabajo
Tolera bien la operación continua, pero no los arranques y paradas frecuentes. Si el proceso es intermitente, evalúe control por variador o válvula de alivio.Si su proceso necesita más vacío que −150 mbar, la misma línea EKZ tiene modelos de dos etapas con vacíos más profundos. Un ingeniero de SAE le ayuda a elegir el modelo correcto con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
Elige tu zona y te contactamos por WhatsApp
