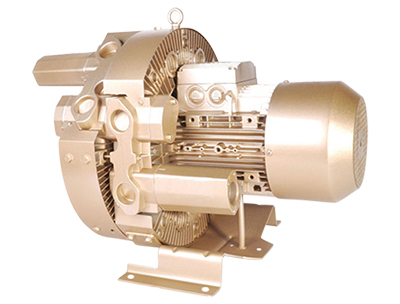

Bomba de Vacío Regenerativa EKZ 195 - 122
EKZ 195 - 122
¿Lo necesita en presión?Soplador regenerativo EKZ 195-122 →
Especificaciones
Caudal195 m³/h
Vacío máximo−480 (mbar)
Presión máxima840 (mbar)
Motor6.6 (kW)
Amperaje21.6 / 12.5 (Amps)
Conexiones1 - 1/4" NPT
EtapasDos
Desempeño

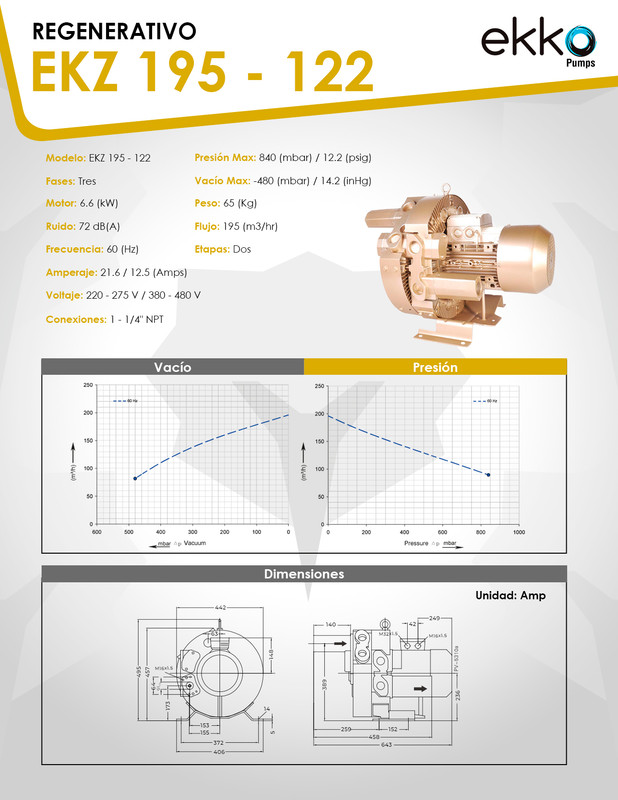

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 195 m³/h de caudal y vacío hasta −480 mbar, el EKZ 195-122 es el regenerativo de vacío más profundo de la línea: casi media atmósfera, con 6.6 kW de motor y dos etapas.
Manipulación con ventosas
Levante de piezas no porosas donde se exige el máximo agarre por unidad de área.Empaque y termoformado
Sujeción y formado al vacío en máquinas de alta velocidad.Transporte por succión
Aspiración de gránulos y polvos en tramos largos y con carga.Desaireación de procesos
Extracción de aire en mezclas, llenados y moldes que exigen vacío alto.Sistemas centralizados
Red de vacío para varios puestos de trabajo desde un solo equipo.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 195 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −480 mbar el caudal cae a 82 m³/h y a −300 mbar entrega 139 m³/h. Conserva buena parte del caudal incluso en vacío profundo.2
Alimentación eléctrica
Son 6.6 kW y 21.6 A a 220-275 V. Verifique el calibre del cable, la protección y el método de arranque: a esta potencia conviene arrancador o variador.3
Ruido y ubicación
Son 72 dB(A), el nivel más alto de la línea. Este equipo va en cuarto de máquinas o con gabinete acústico, no junto a puestos de trabajo.Es el modelo de vacío más profundo de la línea EKZ de regenerativos. Si su proceso exige un vacío mayor a −480 mbar, ya se sale del rango de esta tecnología. Un ingeniero de SAE le ayuda a definir la solución adecuada con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
