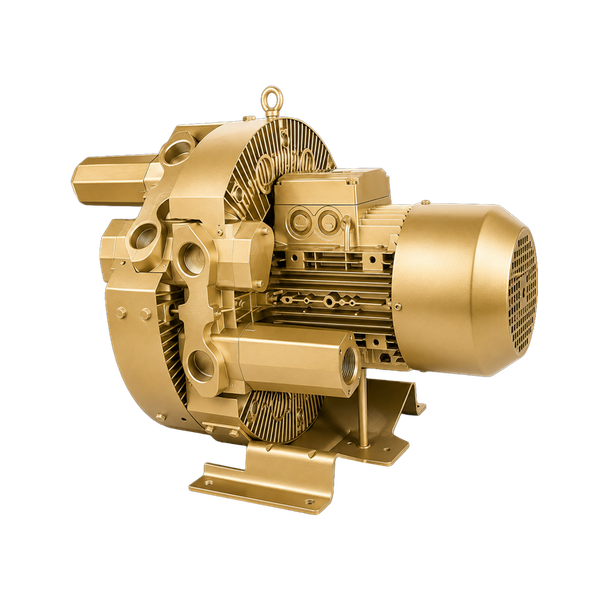

Soplador Regenerativo de Presión EKZ 195 - 122
EKZ 195 - 122
¿Lo necesita en vacío?Bomba de vacío EKZ 195-122 →
Especificaciones
Caudal195 m³/h
Presión máxima840 (mbar)
Vacío máximo−480 (mbar)
Motor6.6 (kW)
Amperaje21.6 / 12.5 (Amps)
Conexiones1 - 1/4" NPT
EtapasDos
Desempeño
Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en presión
Con 195 m³/h de caudal y presión hasta 840 mbar, el EKZ 195-122 es el soplador de mayor presión de la línea: airea tanques profundos y mueve aire en redes largas, con 6.6 kW de motor.
Aireación de PTAR profundas
Oxigenación de tanques biológicos con difusores hasta unos 7 m de sumergencia.Acuicultura intensiva
Aireación de estanques profundos y sistemas de recirculación de alta densidad.Transporte neumático
Impulsión de gránulos y polvos en fase diluida, en tramos largos.Agitación por burbujeo
Homogenización y mezcla en tanques altos de gran volumen.Sistemas de secado
Aire a presión para cuchillos de aire y secado en líneas de alta velocidad.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 195 m³/h, pero eso es a presión cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a 840 mbar el caudal cae a 90 m³/h y a 600 mbar entrega 117 m³/h. Es la caída más suave de la línea: conserva más de la mitad del caudal a presión máxima.2
Alimentación eléctrica
Son 6.6 kW y 21.6 A a 220-275 V. Verifique el calibre del cable, la protección y el método de arranque: a esta potencia conviene arrancador o variador.3
Temperatura del aire y ruido
A 840 mbar el aire sale muy caliente: verifique la compatibilidad de mangueras, tubería y difusores. Y son 72 dB(A): el equipo va en cuarto de máquinas.Es el modelo de mayor presión de la línea EKZ de regenerativos. Si su proceso exige más de 840 mbar, ya se sale del rango de esta tecnología. Un ingeniero de SAE le ayuda a definir la solución adecuada con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
