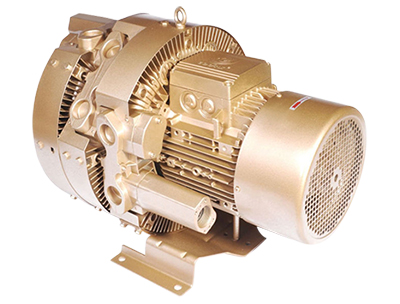

Bomba de Vacío Regenerativa EKZ 200 - 151
EKZ 200 - 151
¿Lo necesita en presión?Soplador regenerativo EKZ 200-151 →
Especificaciones
Caudal200 m³/h
Vacío máximo−700 (mbar)
Presión máxima1040 (mbar)
Motor8.6 (kW)
Amperaje27.7 / 16.0 (Amps)
Conexiones1 - 1/4" NPT
EtapasTres
Desempeño

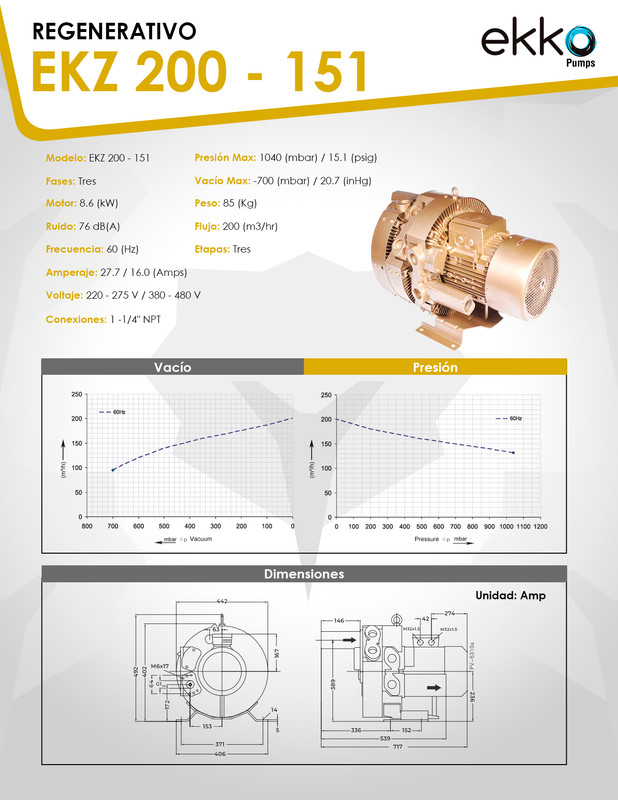

Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en vacío
Con 200 m³/h de caudal y vacío hasta −700 mbar, el EKZ 200-151 es el tope de la línea de regenerativos: tres etapas, 8.6 kW y un nivel de vacío que ningún otro modelo EKZ alcanza.
Manipulación con ventosas
Levante de piezas no porosas donde se exige el máximo agarre por unidad de área.Sistemas centralizados
Red de vacío para varios puestos de trabajo desde un solo equipo.Empaque y termoformado
Sujeción y formado al vacío en máquinas de alta velocidad y ciclo exigente.Transporte por succión
Aspiración de gránulos y polvos en tramos largos y con carga alta.Desaireación de procesos
Extracción de aire en mezclas, llenados y moldes que exigen vacío alto.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 200 m³/h, pero eso es a vacío cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a −700 mbar el caudal cae a 95 m³/h y a −500 mbar entrega 139 m³/h. Aun en el extremo conserva casi la mitad del caudal.2
Alimentación eléctrica y arranque
Son 8.6 kW y 27.7 A a 220-275 V. Requiere arrancador suave o variador, protección adecuada y cable dimensionado: no es un equipo para arranque directo en una red débil.3
Instalación y ruido
Son 76 dB(A) y 85 kg. Va anclado en cuarto de máquinas, con espacio para ventilación y mantenimiento, no en zona de trabajo.Es el modelo de mayor vacío de la línea EKZ. Si su proceso exige un vacío más profundo que −700 mbar, ya está fuera del rango de esta tecnología. Un ingeniero de SAE le ayuda a definir la solución adecuada con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
Contacte a un Ingeniero
