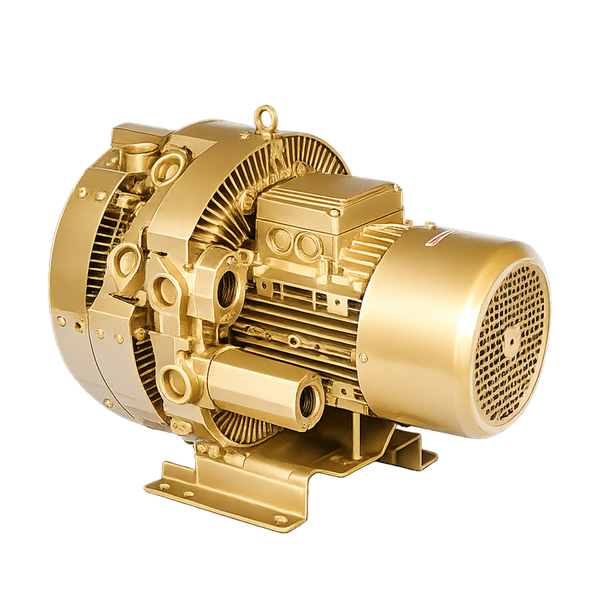

Soplador Regenerativo de Presión EKZ 200 - 151
EKZ 200 - 151
¿Lo necesita en vacío?Bomba de vacío EKZ 200-151 →
Especificaciones
Caudal200 m³/h
Presión máxima1040 (mbar)
Vacío máximo−700 (mbar)
Motor8.6 (kW)
Amperaje27.7 / 16.0 (Amps)
Conexiones1 - 1/4" NPT
EtapasTres
Desempeño
Curvas de desempeño
Las dos curvas salen de la ficha técnica del fabricante, leídas punto por punto. Muestran cómo cae el caudal a medida que sube el vacío o la presión, a 60 Hz. Ubique el valor que exige su proceso en el eje horizontal y lea el caudal real disponible en ese punto.
Aplicaciones
Dónde se usa este equipo en presión
Con 200 m³/h de caudal y presión hasta 1040 mbar —más de un bar—, el EKZ 200-151 es el tope de la línea: tres etapas y 8.6 kW para tanques profundos y redes largas.
Aireación de PTAR profundas
Oxigenación de tanques biológicos con difusores hasta unos 9 m de sumergencia.Acuicultura intensiva
Aireación de estanques profundos y sistemas de recirculación de alta densidad.Transporte neumático
Impulsión de gránulos y polvos en fase diluida, en tramos largos y con carga.Agitación por burbujeo
Homogenización y mezcla en tanques altos de gran volumen.Sistemas de secado
Aire a presión para cuchillos de aire y secado en líneas de alta velocidad.Selección
Cómo saber si es el equipo correcto
El caudal de catálogo son 200 m³/h, pero eso es a presión cero. Verifique estos tres puntos antes de decidir:
1
Caudal en el punto de trabajo
Según la curva, a 1040 mbar el caudal cae a 132 m³/h y a 600 mbar entrega 153 m³/h. Es la curva más plana de toda la línea: conserva dos tercios del caudal a presión máxima.2
Alimentación eléctrica y arranque
Son 8.6 kW y 27.7 A a 220-275 V. Requiere arrancador suave o variador, protección adecuada y cable dimensionado: no es un equipo para arranque directo en una red débil.3
Temperatura del aire e instalación
A más de un bar el aire sale muy caliente: verifique la compatibilidad de tubería, mangueras y difusores. Son además 76 dB(A) y 85 kg: va anclado en cuarto de máquinas.Es el modelo de mayor presión de la línea EKZ. Si su proceso exige más de 1040 mbar, ya está fuera del rango de esta tecnología. Un ingeniero de SAE le ayuda a definir la solución adecuada con los datos de su aplicación.
Características
Construcción del regenerativo Ekko
Aplicaciones en presión o vacío
Instalación simple · diseño compacto
Impulsores de aluminio balanceados dinámicamente
Funcionamiento horizontal o vertical
Libre de aceite · peso ligero
Rodamientos para alta temperatura
