Bombas Multietapa
¿Qué es una bomba multietapa?
Una bomba multietapa tiene varios impulsores en serie para elevar la presión por etapas. Pompetravaini la fabrica en cinco series: TMA, de 1 a 45 m³/h y 4 a 40 bar, y las autocebantes TBH, TBA, TBK y TBAK, hasta 70 m³/h y 40 bar. Ingeniería SAE es Distribuidor Exclusivo de Pompetravaini en Colombia y asesora la selección.
Una bomba multietapa monta varios impulsores en serie dentro de la misma carcasa: el líquido pasa de una etapa a la siguiente, y cada una añade presión al flujo. Esto permite alcanzar presiones de descarga muy superiores a las de una bomba centrífuga de una sola etapa, sin sacrificar la estabilidad del caudal.
Cinco series según el requerimiento del proceso

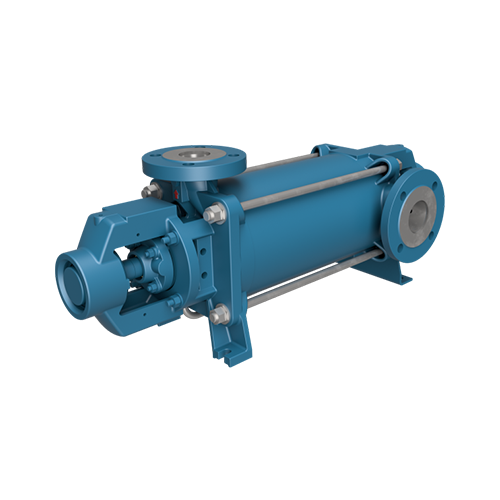

Pompetravaini fabrica esta familia desde 1929. La TMA usa impulsores cerrados y no es autocebante, indicada cuando la bomba trabaja siempre inundada. Las series TBH y TBA son autocebantes, con impulsor abierto tipo "estrella" trabajando por canal lateral; la TBA añade una etapa adicional de succión para lograr un NPSH extremadamente bajo, apta para líquidos cercanos a su punto de ebullición. Las series TBK y TBAK son sus respectivas versiones de accionamiento magnético, sin fuga de líquido al ambiente, para procesos con sustancias peligrosas, tóxicas o contaminantes.
Antes de seleccionar: estas bombas están diseñadas para líquidos limpios, no abrasivos. Si el proceso maneja aguas residuales con sólidos en suspensión, la línea adecuada es la de bombas sumergibles WQ.
Respaldo de Ingeniería SAE
Ingeniería SAE es Distribuidor Exclusivo de Pompetravaini en Colombia, con soporte técnico para la selección del modelo según caudal, presión de descarga y compatibilidad química del líquido a transferir.
Preguntas frecuentes sobre las bombas multietapa
Una bomba multietapa lleva varios impulsores montados en serie, de modo que el líquido gana altura al pasar de un impulsor al siguiente; así describe Pompetravaini su serie TMA, de impulsores cerrados. El manual del fabricante destina la TMA a líquidos limpios con presiones medias y altas, y como valores orientativos de referencia cubre de 1 a 45 m³/h y de 4 a 40 bar. Las series TBH, TBA, TBK y TBAK son multietapa autocebantes; la TBH, de canal lateral sencillo, maneja mezclas de líquido y gas no abrasivos.

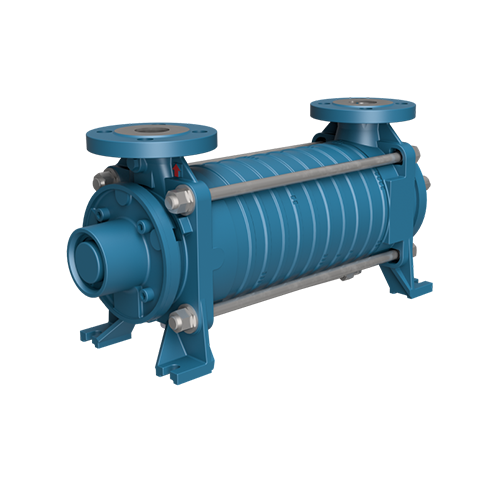

La diferencia de partida es la orientación del eje. En la línea de Ingeniería SAE, la multietapa horizontal es la TBH de Pompetravaini, de eje horizontal con bocas de aspiración e impulsión verticales, de la que derivan la TBA, la TBK y la TBAK; la multietapa vertical es la LVS/LVR, de otra marca, LEO Pumps. También cambian el servicio y el rango: la TBH es autocebante, maneja mezclas de líquido y gas no abrasivos y llega hasta 70 m³/h y 40 bar, mientras la LVR transfiere líquidos de baja viscosidad, no inflamables ni explosivos, de 0,8 a 240 m³/h a 60 Hz, con presión máxima de 16 a 27 bar según el modelo (valores orientativos de referencia).
En el manual de Pompetravaini, la tabla de materiales de la multietapa TMA nombra como componentes principales el cuerpo, los cuerpos de etapa, el impulsor, el eje y el soporte de rodamientos; la de las autocebantes TB, el cuerpo, el elemento, el impulsor, el eje y el soporte de rodamientos. En la TMA los impulsores cerrados van en serie y el empuje axial se equilibra con álabes de balanceo en el dorso de cada impulsor. El manual trata además los dos sistemas de sellado del eje: empaquetadura y sello mecánico.
