AFC-75

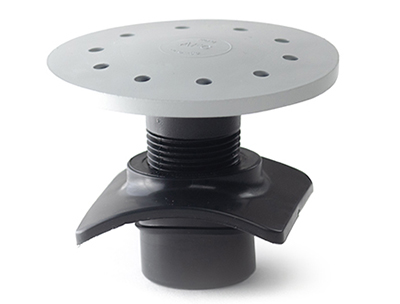

Difusor de burbuja gruesa SSI Aeration AFC-75

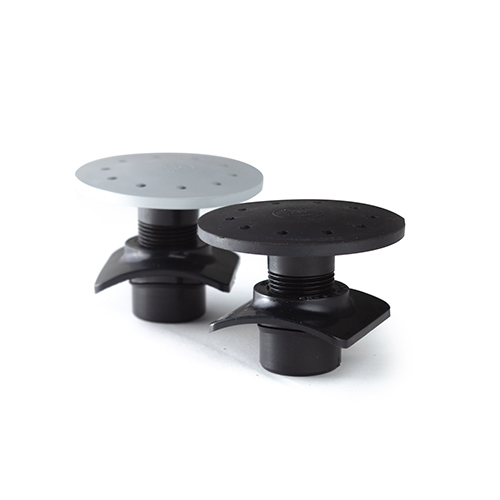

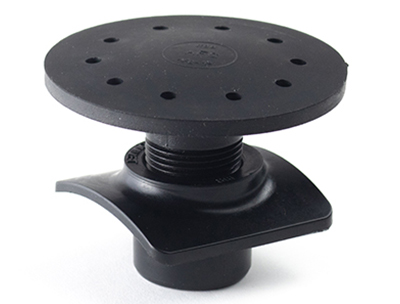

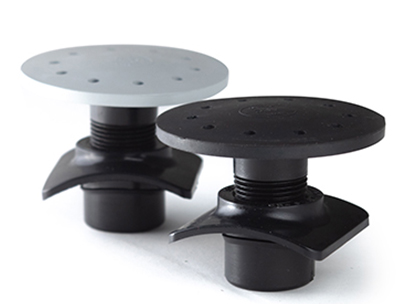

Difusor de burbuja gruesa SSI Aeration AFC-75, vista 1 Difusor de burbuja gruesa SSI Aeration AFC-75, vista 2 Difusor de burbuja gruesa SSI Aeration AFC-75, vista 3
Diámetro 80 mm Marca SSI Aeration Operación 3.0 – 5.0 SCFM
Especificaciones
TipoDifusor · burbuja gruesa
DiámetroØ80 mm
Altura total38.4 mm
ConexiónMNPT 3/4"
CuerpoPlástico acetilado negro con protección UV
MembranaEPDM
Orificios en la membrana10 orificios de 5 mm
Peso0.05 kg (0.12 lbs)
Funcionamiento promedio3.0 – 5.0 SCFM
Equivalente5.0 – 8.5 Sm³/h
Flujo máximo8.5 SCFM (15.0 Sm³/h)
AplicaciónDigestores aeróbicos · tanques de ecualización
OperaciónIntermitente o continua
Ficha Técnica
Desempeño

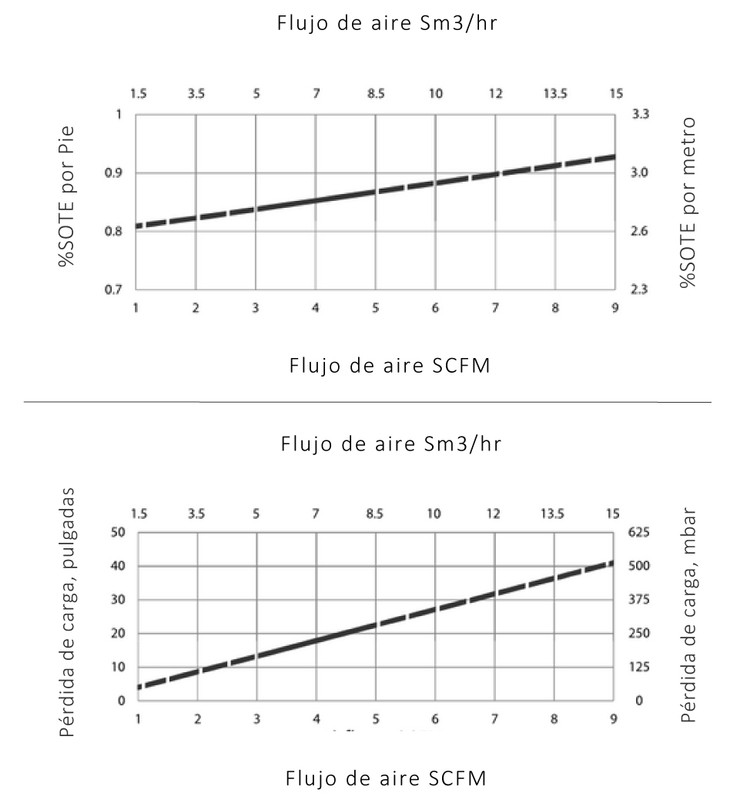

Curvas del difusor · SSI AFC-75
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 0.7 2.3 0.8 2.6 0.9 3.0 1 3.3 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 0 0 10 125 20 250 30 375 40 500 50 625 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 3.0 – 5.0 SCFM
