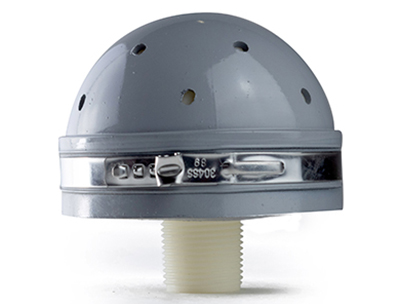

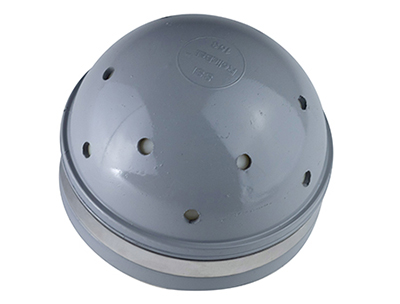

Difusor de burbuja gruesa SSI Aeration ReliaBall
Difusor de burbuja gruesa SSI Aeration ReliaBall, vista 1 Difusor de burbuja gruesa SSI Aeration ReliaBall, vista 2 Difusor de burbuja gruesa SSI Aeration ReliaBall, vista 3
Diámetro 3.47" · 88 mm Marca SSI Aeration Operación 3.0 – 5.0 SCFM
Especificaciones
TipoDifusor · burbuja gruesa
DiámetroØ88 mm (3.47")
Altura del cuerpo61.95 mm (2.44")
Radio de la cúpulaR40.0 mm
ConexiónBoquilla Ø3/4" en ABS · grommet · collarín QTS
AbrazaderaAcero inoxidable
Orificios en la membrana12 orificios de 4 mm
Peso0.165 kg (0.36 lbs)
Funcionamiento promedio3.0 – 5.0 SCFM
Equivalente5.0 – 8.5 Sm³/h
Flujo máximo8.5 SCFM (15.0 Sm³/h)
AplicaciónDigestores aeróbicos · tanques de amortiguamiento · zonas anóxicas
Anti-obstrucciónCierre y sello automático al apagarse el aire
Ficha Técnica
Desempeño

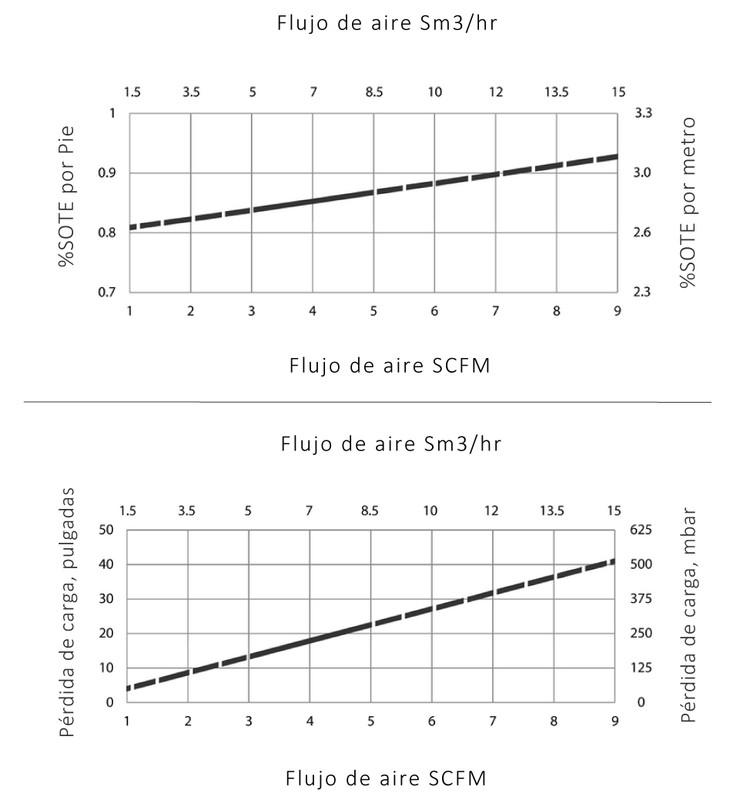

Curvas del difusor · SSI ReliaBall
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 0.7 2.3 0.8 2.6 0.9 3.0 1 3.3 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 0 0 10 125 20 250 30 375 40 500 50 625 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 3.0 – 5.0 SCFM
