Ingeniería SAE — Burbuja Gruesa · Banda

WBCB

Difusor de banda de burbuja gruesa en acero inoxidable SSI Aeration WBCB24

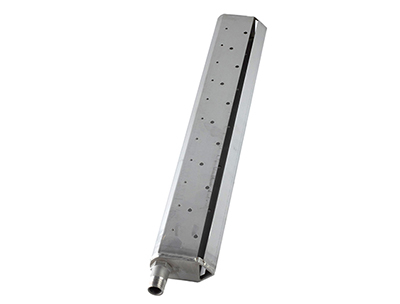

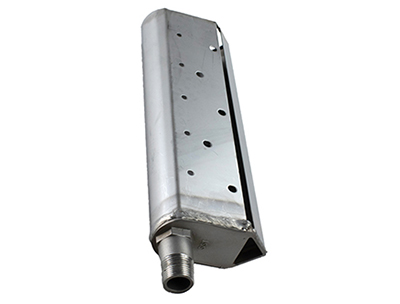

Difusor de banda de burbuja gruesa SSI Aeration WBCB24, vista 1 Difusor de banda de burbuja gruesa SSI Aeration WBCB24, vista 2 Difusor de banda de burbuja gruesa SSI Aeration WBCB24, vista 3
Material Acero inox. 304L · 316L Marca SSI Aeration Operación 10 – 25 SCFM
Especificaciones
TipoBanda · burbuja gruesa
MaterialAcero inoxidable 304L o 316L
Cubierta0.7 mm
Deflector de fondo0.7 mm · removible
ConexiónNPT 3/4" macho · tee reforzada NPT 3/4"
Cantidad de orificios44 orificios
Funcionamiento promedio10 – 25 SCFM
Equivalente17 – 42.5 Sm³/h
Flujo máximo40 SCFM (70 Sm³/h)
SOTE · flujo en espiral1.7 – 2.5 % por metro (0.5 – 0.8 % por pie)
SOTE · parrilla estándar2.5 – 3.9 % por metro (0.8 – 1.2 % por pie)
DiseñoAnti-obstrucción
Ficha Técnica
Desempeño
Curvas del difusor · SSI WBCB
Eficiencia de transferencia (SOTE)
6 10 10 17 14 23.5 18 30.5 22 37 26 44 30 51 34 57.5 38 64 0.7 2.3 0.8 2.6 0.9 2.95 1 3.3 1.1 3.6 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
6 10 10 17 14 23.5 18 30.5 22 37 26 44 30 51 34 57.5 38 64 0 0 5 125 10 250 15 375 20 500 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 10 – 25 SCFM
