AFT-S2100-2

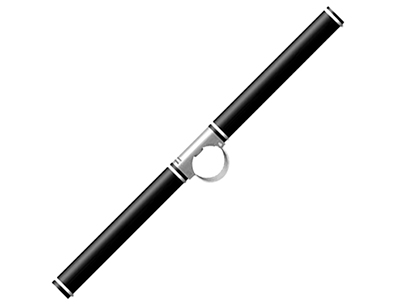

Difusor tubular de burbuja fina SSI Aeration AFT-S2100-2 montado sobre banda
Difusor tubular de burbuja fina SSI Aeration AFT-S2100-2
Longitud 39" · 1.000 mm Marca SSI Aeration Operación 1.75 – 9.0 SCFM
Especificaciones
TipoTubular sobre banda · burbuja fina
Longitud del difusor1.000 mm (39")
DiámetroØ62 mm (2.4")
Longitud total del conjunto2.160 mm (85")
Tubería de montajeØ114.30 mm o 110 mm (4.5" O.D.)
CuerpoABS de una sola pieza · tubo de soporte tipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificios de membrana2 mm
Cantidad de ranuras± 27.050
Área activa0.15 m² (1.625 ft²)
Peso2.86 kg (6.3 lbs)
Funcionamiento promedio1.75 – 9.0 SCFM (3.0 – 15.0 Sm³/h)
Flujo máximo15.0 SCFM (25.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Ficha Técnica

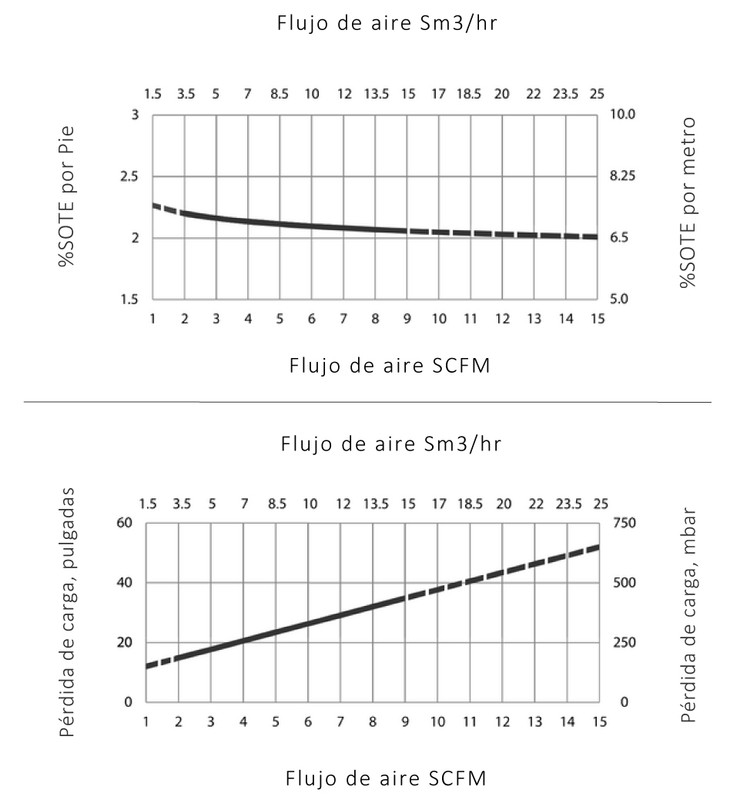

Desempeño
Curvas del difusor · SSI AFT-S2100-2
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25 1.5 5.0 2 6.5 2.5 8.25 3 10.0 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25 0 0 20 250 40 500 60 750 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.75 – 9.0 SCFM
