AFT-S2610

Difusor tubular de burbuja fina SSI Aeration AFT-S2610 montado sobre banda
Difusor tubular de burbuja fina SSI Aeration AFT-S2610
Longitud 24" · 610 mm Marca SSI Aeration Operación 1.25 – 4.0 SCFM
Especificaciones
TipoTubular sobre banda · burbuja fina
Longitud del difusor610 mm (24")
DiámetroØ62 mm (2.4")
Longitud total del conjunto1.380 mm (54.3")
Tubería de montajeØ114.30 mm o 110 mm (4.5" O.D.)
CuerpoABS de una sola pieza · tubo de soporte tipo canal
MembranaVariedad de materiales · opción PTFE patentado
Tamaño del orificio12 mm
Cantidad de ranuras± 16.500 por pieza
Área activa0.093 m² (1.0 ft²)
Peso± 2.0 kg (± 4.4 lbs)
Funcionamiento promedio1.25 – 4.0 SCFM (2.0 – 7.0 Sm³/h)
Flujo máximo6.5 SCFM (11.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Ficha Técnica
Desempeño

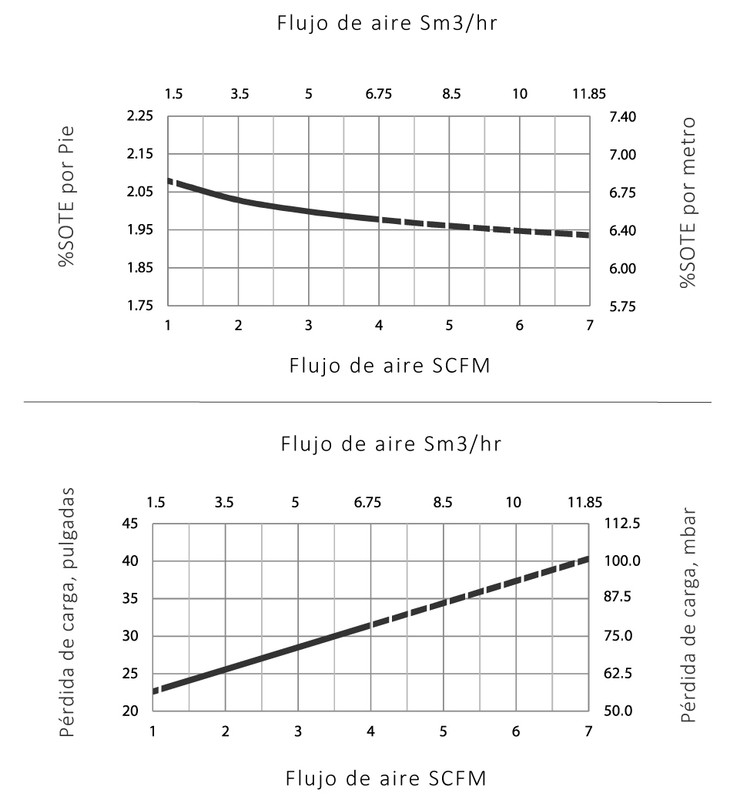

Curvas del difusor · SSI AFT-S2610
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 6.75 5 8.5 6 10 7 11.85 1.75 5.75 1.85 6.00 1.95 6.40 2.05 6.75 2.15 7.00 2.25 7.40 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 6.75 5 8.5 6 10 7 11.85 20 50.0 25 62.5 30 75.0 35 87.5 40 100.0 45 112.5 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mbar
Funcionamiento promedio Fuera del promedio 1.25 – 4.0 SCFM
