Difusor tubular de burbuja finaAFT-S2610-2

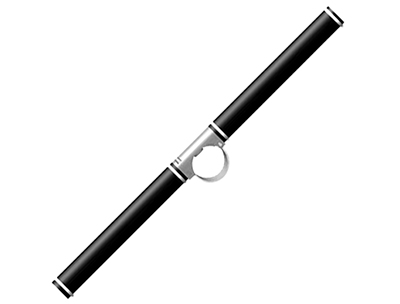

Difusor tubular de burbuja fina SSI Aeration AFT-S2610-2 montado sobre banda
Longitud 24" · 610 mm Marca SSI Aeration Operación 1.5 – 6.0 SCFM
Especificaciones
TipoTubular sobre banda · burbuja fina
Longitud del difusor610 mm (24")
DiámetroØ62 mm (2.4")
Longitud total del conjunto1.380 mm (54.3")
Tubería de montajeØ114.30 mm o 110 mm (4.5" O.D.)
CuerpoABS de una sola pieza · tubo de soporte tipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificios de membrana2 mm
Cantidad de ranuras± 16.500
Área activa0.093 m² (1.0 ft²)
Peso1.81 kg (4.0 lbs)
Funcionamiento promedio1.5 – 6.0 SCFM (2.5 – 10.0 Sm³/h)
Flujo máximo8.0 SCFM (14.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Desempeño

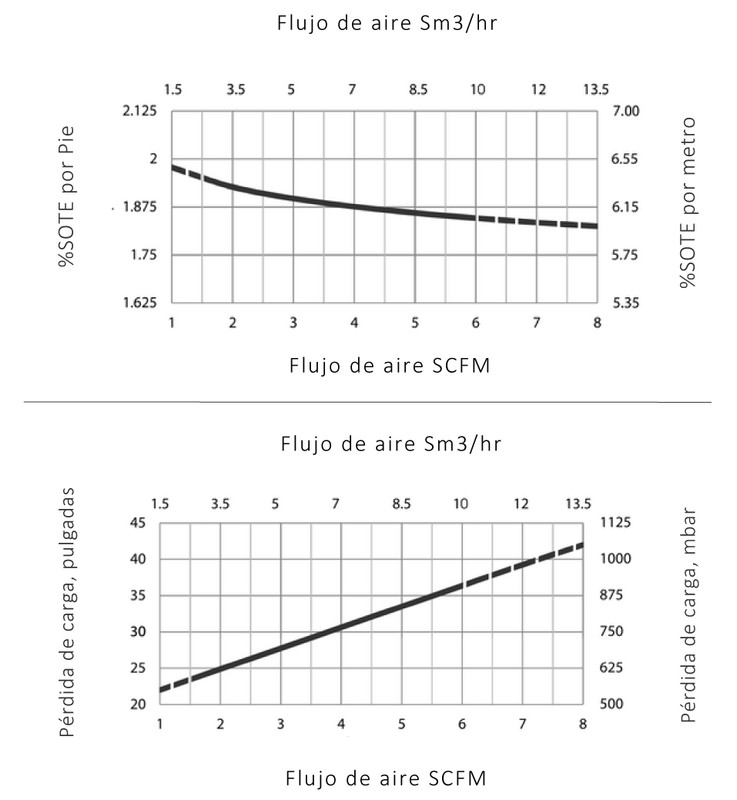

Curvas del difusor · SSI AFT-S2610-2
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 1.625 5.35 1.75 5.75 1.875 6.15 2 6.55 2.125 7.00 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 20 500 25 625 30 750 35 875 40 1000 45 1125 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.5 – 6.0 SCFM

Preguntas frecuentes sobre el difusor AFT-S2610-2

Respuestas con los datos de la ficha técnica oficial de SSI Aeration.

¿Qué flujo de aire maneja el difusor AFT-S2610-2?

Según la ficha técnica de SSI Aeration, el difusor AFT-S2610-2 trabaja con un flujo de aire promedio de 1.5 – 6.0 SCFM (2.5 – 10.0 Sm³/h) y admite un flujo máximo de 8.0 SCFM (14.0 Sm³/h). Operarlo lejos de la condición promedio puede producir una distribución no uniforme del aire y una acumulación más rápida de material no deseado.

¿Cómo está construido el difusor AFT-S2610-2?

El AFT-S2610-2 es un difusor tubular de burbuja fina de 610 mm (24") de longitud, montado sobre banda en un conjunto de 1.380 mm (54.3"). El cuerpo es de ABS de una sola pieza, con tubo de soporte tipo canal, y la membrana se ofrece en varios materiales, con opción de PTFE patentado por SSI. Los orificios de la membrana son de 2 mm.

¿Quién distribuye el difusor AFT-S2610-2 en Colombia?

Ingeniería SAE es Distribuidor Autorizado de SSI Aeration en Colombia. Un ingeniero de su zona hace el estudio del proyecto de aireación, selecciona el difusor según el flujo de aire del proceso, suministra los difusores y lo acompaña en la puesta en marcha.
