AFT-S3100

Difusor tubular de burbuja fina SSI Aeration AFT-S3100 montado sobre banda
Difusor tubular de burbuja fina SSI Aeration AFT-S3100
Longitud 39" · 1.000 mm Marca SSI Aeration Operación 1.75 – 8.0 SCFM
Especificaciones
TipoTubular sobre banda · burbuja fina
Longitud del difusor1.000 mm (39")
DiámetroØ91 mm (3.6")
Longitud total del conjunto2.160 mm (85")
Tubería de montajeØ114.30 mm o 110 mm (4.5" O.D.)
CuerpoABS de una sola pieza · tubo de soporte tipo canal
MembranaVariedad de materiales · opción PTFE patentado
Tamaño del orificio12 mm (± 1/2") · 2 orificios
Cantidad de ranuras± 45.200
Área activa0.22 m² (2.375 ft²)
Peso4.5 kg (10.0 lbs)
Funcionamiento promedio1.75 – 8.0 SCFM (3.0 – 14.0 Sm³/h)
Flujo máximo15.0 SCFM (25.0 Sm³/h)
Temperatura máx. de trabajo100 °C (212 °F)
Ficha Técnica
Desempeño

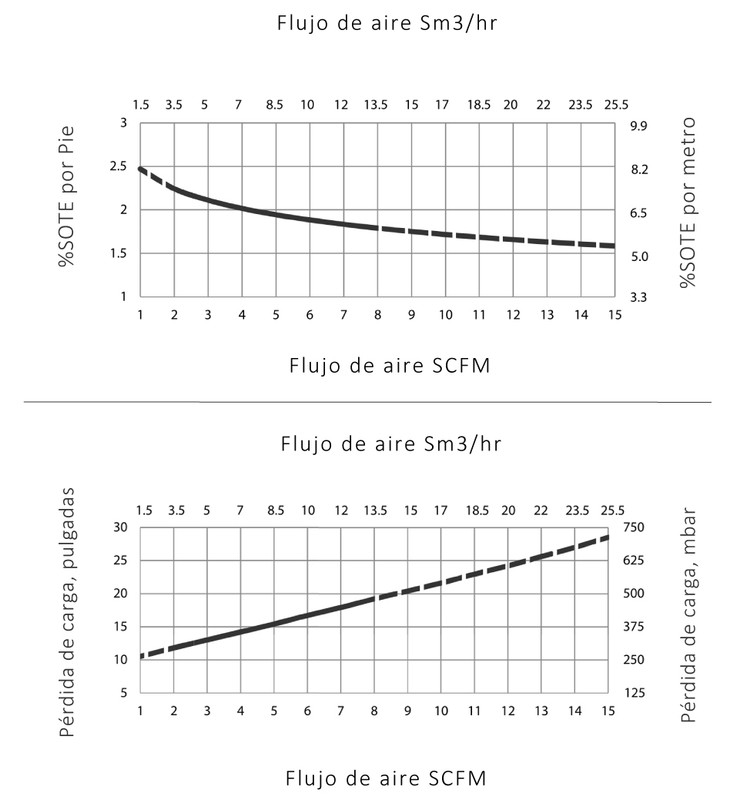

Curvas del difusor · SSI AFT-S3100
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25.5 1 3.3 1.5 5.0 2 6.5 2.5 8.2 3 9.9 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 9 15 10 17 11 18.5 12 20 13 22 14 23.5 15 25.5 5 125 10 250 15 375 20 500 25 625 30 750 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.75 – 8.0 SCFM
