Ingeniería SAE — Burbuja Fina · Tubular

AFT-N2610-2

Difusor tubular de burbuja fina SSI Aeration AFT-N2610-2
Difusor tubular de burbuja fina SSI Aeration AFT-N2610-2, vista 1 Difusor tubular de burbuja fina SSI Aeration AFT-N2610-2, vista 2 Difusor tubular de burbuja fina SSI Aeration AFT-N2610-2, vista 3
Longitud 24" · 610 mm Marca SSI Aeration Operación 1.5 – 6.0 SCFM
Especificaciones
TipoTubular · burbuja fina
Longitud610 mm (24")
DiámetroØ62 mm (2.4")
Conexión3/4" NPT
CuerpoABS de una sola pieza
Tubo de soporteTipo canal
MembranaVariedad de materiales · opción PTFE patentado
Orificio central base12 mm
Cantidad de ranuras± 16.500 por metro
Área activa0.093 m² (1.0 ft²)
Peso0.83 kg (1.85 lbs)
Funcionamiento promedio1.5 – 6.0 SCFM
Equivalente2.5 – 10.0 Sm³/h
Flujo máximo8.0 SCFM (14.0 Sm³/h)
Ficha Técnica

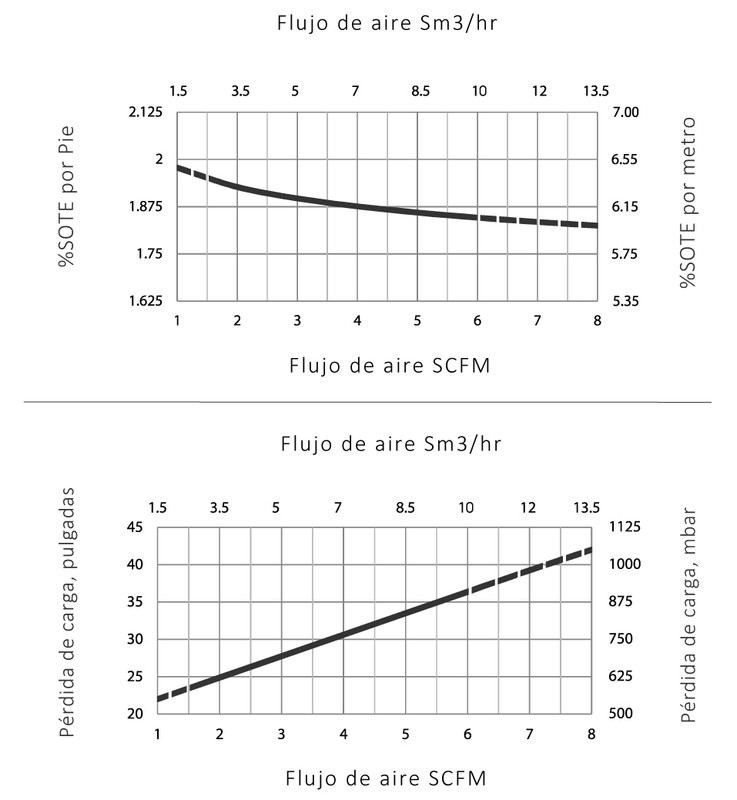

Desempeño
Curvas del difusor · SSI AFT-N2610-2
Eficiencia de transferencia (SOTE)
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 1.625 5.35 1.75 5.75 1.875 6.15 2 6.55 2.125 7.00 Flujo de aire · SCFM Flujo de aire · Sm³/h % SOTE por pie % SOTE por metro
Pérdida de carga
1 1.5 2 3.5 3 5 4 7 5 8.5 6 10 7 12 8 13.5 20 500 25 625 30 750 35 875 40 1000 45 1125 Flujo de aire · SCFM Flujo de aire · Sm³/h Pérdida de carga · pulgadas Pérdida de carga · mm c.a.
Funcionamiento promedio Fuera del promedio 1.5 – 6.0 SCFM
